MGM12P22F1024GA-V2R

产品分类: 无线收发芯片
产品描述: 10mA 802.15.4,蓝牙 10.3mA 2-FSK,4-FSK,DSSS,GFSK,GMSK,O-QPSK 3.8V 1Mbps I²C,SPI,UART 200mA 105dBm 1.8V 贴片安装 17.8mm*12.9mm*2.3mm
供应商型号: SYE-MGM12P22F1024GA-V2R
供应商: 海外现货
标准整包数: 1

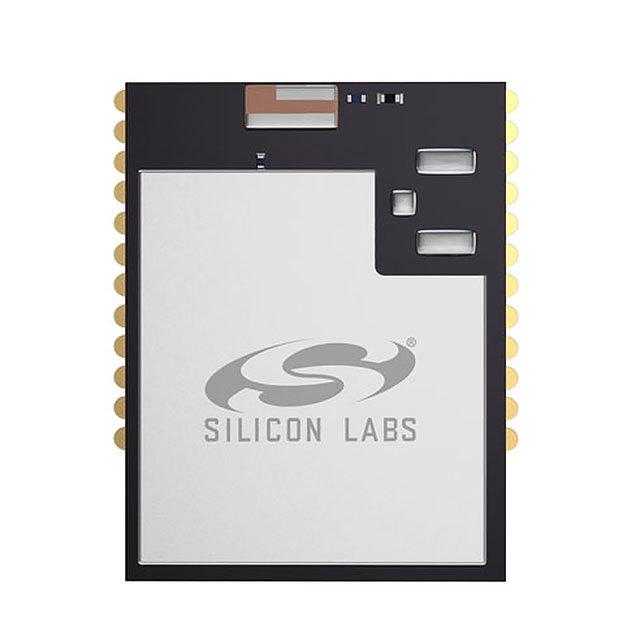

SILICON LABORATORIES 无线收发芯片 MGM12P22F1024GA-V2R

MGM12P22F1024GA-V2R概述

    # MGM12P Mighty Gecko Multi-Protocol Wireless Mesh Module

    产品简介


    MGM12P Mighty Gecko是一款高度集成且已认证的无线模块,基于Silicon Labs的EFR32MG12多协议SoC(系统级芯片),它结合了低功耗、多协议无线SoC与经过验证的射频/天线设计及行业领先的无线软件栈。这一整合极大地加速了产品上市时间,减少了数月的工程投入和开发成本。此外,共用的软件和开发工具允许从模块无缝迁移到分立SoC基础的设计,确保灵活性和可扩展性。
    MGM12P模块广泛应用于多种领域,包括物联网(IoT)多协议设备、智能家居、照明、健康与保健、计量、楼宇自动化及安全等领域。

    技术参数


    关键特性
    - 处理器核心: 32位ARM® Cortex®-M4,最高主频为38.4 MHz。
    - 存储容量: 1 MB闪存,256 KB RAM。
    - 支持协议: 支持ZigBee、Thread、BLE和多协议模式。
    - 引脚兼容性: 与MGM111模块引脚兼容。
    - GPIO数量: 高达25个通用输入输出引脚。
    - 发射功率: 最大可达+17 dBm(集成天线)或+10 dBm(外置天线)。
    性能参数
    - 接收灵敏度: -102 dBm至-105.7 dBm(视型号而定)。
    - 工作电压范围: 1.8 V至3.8 V。
    - 工作温度范围: -40°C 至 85°C。
    - 模块尺寸: 12.9 × 17.8 × 2.3 mm。

    产品特点和优势


    MGM12P系列模块以其卓越的性能和多功能性脱颖而出。其显著特点包括:
    - 多协议支持: 单一模块即可支持多种主流无线通信协议,极大增强了系统的灵活性。
    - 低功耗设计: 在EM2深度休眠模式下,仅需2.62 μA电流,适用于对能耗要求极高的应用场景。
    - 高性能处理能力: 基于32位ARM Cortex-M4核心,支持DSP指令和浮点运算单元,适合复杂的信号处理任务。
    - 高接收灵敏度: 最高可达-105.7 dBm的接收灵敏度,确保在远距离下的可靠连接。

    应用案例和使用建议


    MGM12P模块适用于智能家居、工业自动化、医疗设备等多个领域。例如,在智能家居中,它可以作为网关节点,连接各种传感器和执行器,实现高效的无线控制。在使用过程中,建议:
    - 确保模块与天线之间的良好匹配,以最大化信号传输效率。
    - 根据具体需求选择合适的功率等级和天线类型(内置或外置)。

    兼容性和支持


    MGM12P模块与多种第三方开发板兼容,如SLWRB4304A评估板。Silicon Labs提供了全面的技术文档和支持服务,帮助开发者快速上手和调试。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常工作 | 检查供电电压是否符合要求,重启模块。 |
    | 接收灵敏度不足 | 调整天线位置,改善信号传播路径。 |
    | 开发工具报错 | 更新开发工具至最新版本,并检查配置是否正确。 |

    总结和推荐


    MGM12P Mighty Gecko模块凭借其强大的功能、低功耗特性和广泛的协议支持,成为无线物联网应用的理想选择。无论是智能家居还是工业自动化领域,这款模块都能提供出色的性能和可靠性。因此,强烈推荐使用MGM12P模块来构建高效稳定的无线网络系统。
    推荐指数: ★★★★★

MGM12P22F1024GA-V2R参数

参数
接收电流 10.3mA
典型输出功率 -
典型供电电流 200mA
射频系列/标准 802.15.4,蓝牙
最大工作供电电压 3.8V
最小工作频率 -
最小工作供电电压 1.8V
最大数据速率 1Mbps
接口类型 I²C,SPI,UART
支持协议 -
传输电流 10mA
模块/芯片分类 -
调制方式 2-FSK,4-FSK,DSSS,GFSK,GMSK,O-QPSK
接收机数量 -
发送机数量 -
典型灵敏度 105dBm
最大工作频率 -
长*宽*高 17.8mm*12.9mm*2.3mm
安装方式 贴片安装
零件状态 在售

MGM12P22F1024GA-V2R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

MGM12P22F1024GA-V2R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES MGM12P22F1024GA-V2R MGM12P22F1024GA-V2R数据手册

MGM12P22F1024GA-V2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
