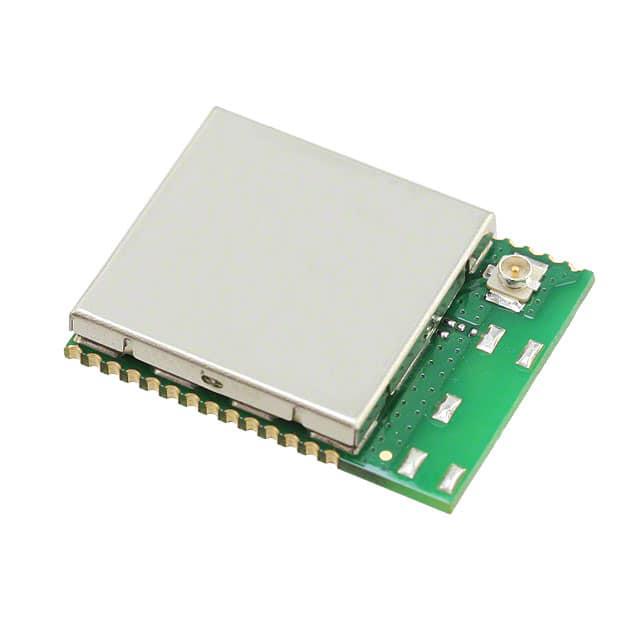

ETRX357HR-LRS-R8

产品分类: 无线收发芯片
产品描述: 21dBm 140mA Module 2.405GHz 3.6V 2.48GHz 250Kbps(Typ) UART 33mA 106dBm 2.1V 贴片安装 25mm(长度)*19mm(宽度)
供应商型号: SYE-ETRX357HR-LRS-R8
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 ETRX357HR-LRS-R8

ETRX357HR-LRS-R8概述

    # Telegesis ETRX35x-LRS Zigbee 模块技术手册解读

    1. 产品简介


    基本介绍
    Telegesis 的 ETRX35x-LRS 系列模块是一款低功耗的 2.4 GHz Zigbee 模块,配备了高性能的 SiGe SE2432L 前端模块(包含功率放大器和低噪声放大器),从而提供了卓越的链路预算。基于 Ember 的 EM351 和 EM357 单芯片 Zigbee 解决方案,这些模块的外形尺寸与 ETRX351 和 ETRX357 相同,能够无缝替换到需要高链路预算的应用中。
    主要功能与应用领域
    ETRX35x-LRS 模块适用于多种应用场景,包括:
    - 自动化仪表读数(AMR)及 Zigbee 智能能源应用
    - 无线报警与安全系统
    - 家庭/楼宇自动化
    - 无线传感器网络
    - 工业控制(机器对机器通信,M2M)
    - 照明与通风控制
    - 远程监控
    - 环境监测与控制
    这些模块通过简单的 AT 命令行界面允许设计师快速集成 Zigbee 技术,而无需复杂的软件开发。

    2. 技术参数


    以下是模块的关键技术规格:
    | 参数 | 描述 |

    | 封装尺寸 | 25 mm × 19 mm |
    | 电源电压范围 | 2.1 V 至 3.6 V |
    | 内存 | ETRX351-LRS:128 kB 闪存,12 kB RAM;ETRX357-LRS:192 kB 闪存,12 kB RAM |
    | 最大输出功率 | +20 dBm(可调至 -41 dBm) |
    | 接收灵敏度 | 典型值为 -106 dBm @ 1% 包错误率 |
    | 睡眠电流 | < 1 µA |
    | 温度范围 | -40°C 至 +85°C |
    支持特性
    - 集成 ARM® Cortex-M3 处理器
    - 可编程 AES-128 加密
    - 支持多达 192 kB 闪存和 12 kB RAM
    - 15 个信道支持(IEEE 802.15.4 标准)
    3. 产品特点与优势
    独特功能
    - 支持 AT 命令集,便于快速开发和调试
    - 小巧的 SMT 封装设计,适合紧凑空间应用
    - 内置双 PA 和 LNA,显著提升信号覆盖范围
    - 行业标准的 JTAG 编程接口
    - 高可靠性,支持长期稳定运行
    市场竞争力
    - 易于集成,无需复杂硬件或软件支持
    - 与现有系统无缝兼容,降低开发成本
    - 在智能家居、工业自动化等领域具有广泛适用性
    4. 应用案例与使用建议
    应用案例
    1. 智能家居照明控制:利用模块的无线通信能力实现灯光开关远程控制。
    2. 环境监测系统:通过传感器节点收集温度、湿度数据并传输至中央控制器。
    使用建议
    - 在设计时确保天线连接符合当地法规要求,特别是 FCC 和 IC 的规定。
    - 考虑到功耗敏感的应用场景,合理配置睡眠模式以延长电池寿命。
    - 测试阶段使用标准 AT 命令集验证通信稳定性。
    5. 兼容性与支持
    - 与其他主流 Zigbee 设备兼容,支持 Zigbee PRO 协议栈。
    - Silicon Labs 提供全面的技术支持服务,包括固件升级、客户定制开发等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常初始化 | 检查供电电压是否在有效范围内 |
    | 信号强度不足 | 调整天线方向或选择更高增益的天线 |
    | 数据传输失败 | 确认是否启用了适当的加密设置 |
    7. 总结与推荐
    ETRX35x-LRS 系列模块凭借其小巧的外形、强大的功能和易用性,在 Zigbee 模块市场中占据重要地位。无论是开发新项目还是升级现有设备,这些模块都提供了出色的性能和灵活性。我们强烈推荐此产品给需要高效无线通信解决方案的工程师和技术人员。
    最终评价:高度推荐!

ETRX357HR-LRS-R8参数

参数
典型供电电流 33mA
接口类型 UART
接收电流 140mA
典型灵敏度 106dBm
传输电流 -
接收机数量 -
发送机数量 -
调制方式 -
最大工作供电电压 3.6V
最小工作频率 2.405GHz
模块/芯片分类 Module
典型输出功率 21dBm
支持协议 -
最大数据速率 250Kbps(Typ)
射频系列/标准 -
最大工作频率 2.48GHz
最小工作供电电压 2.1V
长*宽*高 25mm(长度)*19mm(宽度)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

ETRX357HR-LRS-R8厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ETRX357HR-LRS-R8数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ETRX357HR-LRS-R8 ETRX357HR-LRS-R8数据手册
