首页  >  产品百科  >  ETRX357-LRS-R8

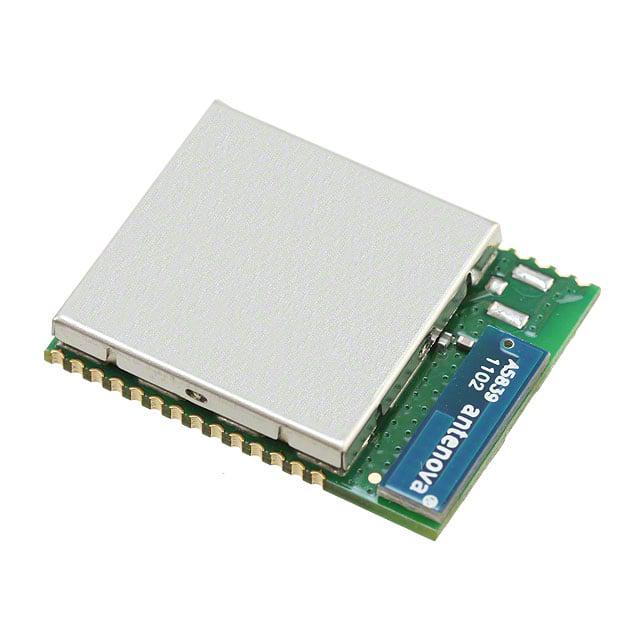

ETRX357-LRS-R8

产品分类: 无线收发芯片
产品描述: 21dBm 140mA 250Kbps UART 33mA 106dBm 贴片安装 25mm(长度)*19mm(宽度)
供应商型号: SYE-ETRX357-LRS-R8
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 ETRX357-LRS-R8

ETRX357-LRS-R8概述

    # ETRX35x-LRS Zigbee 模块技术手册解析

    产品简介


    基本介绍
    ETRX351-LRS 和 ETRX357-LRS 是由 Silicon Labs 提供的高性能低功耗 2.4GHz Zigbee 模块,集成有前端模块(SiGe SE2432L),包含功率放大器 (PA) 和低噪声放大器 (LNA),以提供最高的链路预算。这些模块基于 Ember 的 EM351 和 EM357 单芯片 Zigbee 解决方案,外形兼容 ETRX351 和 ETRX357,是需要高链路预算应用的理想替换方案。
    模块的主要用途包括智能电网、无线报警和安全系统、家庭和楼宇自动化、无线传感器网络、工业控制、照明和通风控制、远程监控以及环境监测和控制。
    主要特点
    - 小巧尺寸:模块尺寸为 25mm x 19mm,采用表面贴装技术 (SMT)。
    - 易于焊接和检查:侧面带有镀金孔。
    - 天线选择:内置芯片天线或 U.FL 同轴连接器。
    - 创新架构:首款基于 ARM® Cortex-M3 的 Zigbee 模块系列。
    - 编程与调试:通过 JTAG 支持编程及实时网络级调试。
    - 存储能力:ETRX357-LRS 拥有 192kB 的闪存,而 ETRX351-LRS 则为 128kB,均配备 12kB 的 RAM。
    - 低功耗:深度睡眠电流小于 1µA,支持多种睡眠模式。
    - 宽电压范围:工作电压范围为 2.1 至 3.6V。
    - 支持外部时钟:可外接 32.768kHz 的看门狗晶振。
    - 默认命令接口:提供标准的 Telegesis AT 风格命令界面。
    - 多角色支持:可作为终端设备、路由器或协调器运行。
    - 丰富的 I/O:22 条通用 GPIO,包括模拟输入。
    - 固件升级:可通过串口或空中更新(密码保护)。
    - 硬件加密:支持 AES-128 加密。
    - 认证合规:符合 CE 和 FCC 认证要求,且具有 FCC 模块化批准。
    - 工作温度范围:-40°C 至 +85°C。
    - 标准版本可用:标准版本不含 LNA 和 PA。

    技术参数


    关键技术规格
    - RF 特性
    - 工作频段:2.4GHz ISM 波段。
    - 数据速率:250kbps(实际吞吐量约为 20kbps)。
    - 信道数量:15 个(IEEE802.15.4 Channel 11 至 25)。
    - 输出功率:+20dBm 至 -41dBm。
    - 接收灵敏度:典型值为 -106dBm(1% 包错误率)。
    - 接收电流:33mA;发射电流:约 140mA(20dBm)。
    - 电气特性
    - 最大供应电压:3.6V。
    - 最小供应电压:2.1V。
    - 温度行为:在 -40°C 至 +85°C 范围内保持稳定。
    - 物理特性
    - 尺寸:25mm x 19mm。
    - 天线类型:内置芯片天线或 U.FL 连接器。

    产品特点和优势


    ETRX35x-LRS 系列模块的独特之处在于其强大的硬件设计和灵活的软件接口。通过简单的 AT 命令界面,设计师无需复杂的软件工程即可快速集成 Zigbee 技术。此外,模块具备多种睡眠模式,能够显著降低功耗,非常适合电池供电的应用场景。凭借其高达 +20dBm 的输出功率和 -106dBm 的接收灵敏度,这些模块在远距离通信方面表现出色,特别是在需要覆盖广阔区域的场景中具有明显优势。

    应用案例和使用建议


    应用场景
    - 智能电网:通过 Zigbee Smart Energy 功能实现自动抄表。
    - 安全系统:用于无线报警和安全监控。
    - 智能家居:控制照明和通风系统。
    - 工业控制:用于 M2M(机器对机器)通信。
    - 环境监测:如空气质量检测、温湿度监控等。
    使用建议
    对于需要远距离通信的应用,建议选择带有 PA 和 LNA 的型号以提升信号强度。同时,确保设备安装位置远离人体至少 20cm,以满足 FCC 和 Industry Canada 的射频暴露要求。

    兼容性和支持


    ETRX35x-LRS 系列模块支持多种 Zigbee 协议栈,并与其他设备高度兼容。Silicon Labs 提供了详尽的技术支持文档和开发工具,包括 Insight 开发环境,帮助开发者高效完成定制化开发任务。此外,模块还支持 OTA(Over-The-Air)固件更新,便于后期维护和升级。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 检查电源电压是否在规定范围内,重新加载配置。 |
    | 信号传输不稳定 | 调整天线方向或更换更适合的天线类型。 |
    | 固件升级失败 | 确认串口连接无误,尝试降低串口波特率。 |

    总结和推荐


    ETRX35x-LRS 系列模块以其卓越的性能、灵活的功能和广泛的适用性,在物联网领域占据了一席之地。它不仅适用于各种传统行业,还能满足现代智能家居和工业自动化的需求。鉴于其出色的链路预算、超低功耗和便捷的操作方式,我们强烈推荐此产品用于需要高效无线通信的场合。然而,由于官方声明该产品已不再推荐用于新设计,用户在选用时需谨慎评估替代方案的可行性。

ETRX357-LRS-R8参数

参数
最小工作供电电压 -
典型灵敏度 106dBm
模块/芯片分类 -
最大工作供电电压 -
最小工作频率 -
最大数据速率 250Kbps
接口类型 UART
射频系列/标准 -
发送机数量 -
接收电流 140mA
接收机数量 -
典型供电电流 33mA
调制方式 -
最大工作频率 -
典型输出功率 21dBm
支持协议 -
传输电流 -
长*宽*高 25mm(长度)*19mm(宽度)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

ETRX357-LRS-R8厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ETRX357-LRS-R8数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ETRX357-LRS-R8 ETRX357-LRS-R8数据手册

ETRX357-LRS-R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
