WP7702-G_1104214

产品分类: 无线收发芯片
厂牌: SIERRA WIRELESS
产品描述: Cellular 300Kbps ADC,GPIO,I²C,UART,USB 贴片安装
供应商型号: SGQ-WP7702-G_1104214
供应商: 期货订购
标准整包数: 1

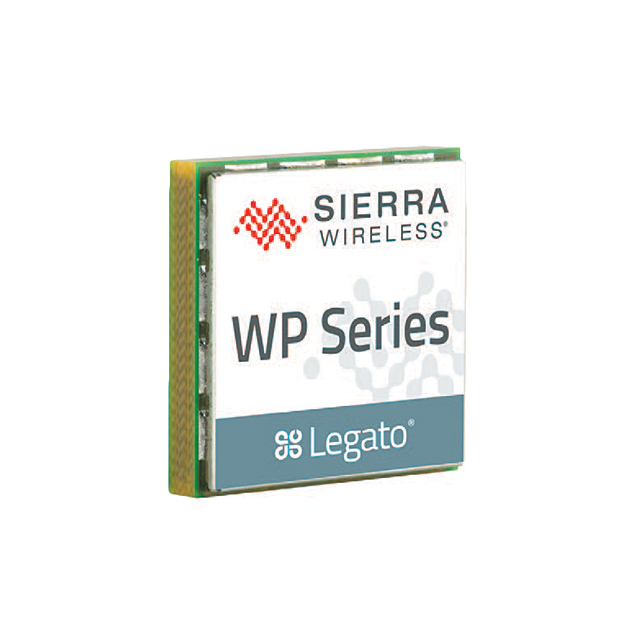

SIERRA WIRELESS 无线收发芯片 WP7702-G_1104214

WP7702-G_1104214概述


    产品简介


    Sierra Wireless AirPrime WP系列嵌入式模块是一款专为物联网(IoT)设计的高性能无线通信模块。它集成了低功耗域、GNSS接收器、应用处理器以及云连接服务,能够显著简化系统开发流程,特别适用于远程太阳能或电池供电的应用场景。这些模块支持多种通信技术和网络标准,如4G LTE、3G UMTS和2G GSM等,确保在全球范围内实现广泛的覆盖。

    技术参数


    以下是Sierra Wireless AirPrime WP系列嵌入式模块的主要技术参数:
    | 参数 | 描述 |

    | 尺寸 | 22x23x4.4mm(部分型号为22x23x2.5mm) |
    | 工作温度范围 | -40°C至+85°C |
    | 支持的蜂窝网络技术 | 4G LTE Cat-3/4、3G HSPA+/UMTS、2G GSM/EDGE/GPRS |
    | 数据传输速率 | 下行速率最高可达150Mbps,上行速率最高可达50Mbps |
    | 卫星定位系统(可选) | GPS、Galileo、Glonass、Beidou |
    | CPU核心 | 应用核心:ARM® Cortex™-A7(1.3GHz),电信核心:Dual QDSP6(600MHz) |
    | 接口 | UART(2个)、USB(1个)、I2C(1个)、ADC(4个)、GPIO(18-20个)、SIM卡接口(1.8V/3V) |
    | 认证和支持 | CE、GCF、PTCRB、FCC、IC、RCM、NCC等认证,支持无限制FOTA升级 |

    产品特点和优势


    1. 超低功耗设计:相比之前的模块,功耗降低了200倍,使得设备能在单次电池供电的情况下运行多年,大大延长了设备的使用寿命。
    2. 集成化设计:集成了多种硬件组件和软件平台,如Legato开源平台、Yocto Linux发行版,极大地简化了系统开发过程。
    3. 全球覆盖:支持多频段和多模式通信,确保在全球范围内的广泛应用。
    4. 安全和可扩展性:提供加密启动、预认证固件等安全保障措施,并且可以通过Legato平台进行软件重用和未来设计的扩展。

    应用案例和使用建议


    1. 远程监控系统:WP系列模块非常适合用于远程监控系统,例如智能农业、工业自动化等领域。通过集成的低功耗设计和全球覆盖能力,这些模块可以长期稳定地运行,降低运营成本。
    2. 资产跟踪:借助GPS和其他卫星定位系统,这些模块可以轻松实现高精度的资产跟踪。为了提高位置数据的准确性,建议在安装时选择开阔地带以避免遮挡物。
    3. 能源管理:对于需要远程监测的能源管理系统,这些模块可以实现低成本的远程数据收集和传输。在部署时应注意确保信号强度和稳定性,以便于获取准确的数据。

    兼容性和支持


    Sierra Wireless WP系列嵌入式模块设计紧凑,采用CF3(通用灵活外形因子)封装,尺寸一致(22x23x4.4mm或22x23x2.5mm)。它们可以与其他HL系列模块兼容,并支持多种操作系统和驱动程序,如Windows 7和8、Linux等。此外,厂商提供了全面的支持服务,包括无限制的FOTA升级、设备管理和云服务。

    常见问题与解决方案


    1. 数据传输速度较慢:检查网络连接质量,确保模块连接到最佳可用网络。
    2. 设备无法开机:确认电源供应正常,检查是否有硬件故障或软件问题。
    3. 定位不准:尽量在空旷地带安装天线,减少周围遮挡物的影响,确保GPS信号接收良好。

    总结和推荐


    综上所述,Sierra Wireless AirPrime WP系列嵌入式模块凭借其超低功耗设计、强大的集成能力和全球覆盖能力,在多个物联网应用领域展现出巨大的潜力。特别是在远程监控、资产跟踪和能源管理等方面表现尤为出色。因此,强烈推荐这些模块用于各种复杂的物联网项目,特别是那些需要长期稳定运行和广泛网络覆盖的应用场景。

WP7702-G_1104214参数

参数
典型供电电流 -
最小工作供电电压 -
发送机数量 -
接收电流 -
接收机数量 -
典型灵敏度 -
射频系列/标准 Cellular
最大工作频率 -
接口类型 ADC,GPIO,I²C,UART,USB
最大工作供电电压 -
模块/芯片分类 -
传输电流 -
典型输出功率 -
最小工作频率 -
调制方式 -
支持协议 -
最大数据速率 300Kbps
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

WP7702-G_1104214厂商介绍

Sierra Wireless是一家全球领先的无线通信模块和解决方案提供商,成立于1993年,总部位于加拿大温哥华。公司专注于为物联网(IoT)设备提供无线连接解决方案,帮助企业实现设备的数据传输和远程管理。

Sierra Wireless的主营产品主要分为以下几类:

1. 无线通信模块:包括2G、3G、4G LTE和5G模块,支持多种无线通信协议,如GPRS、HSPA+、LTE-M、NB-IoT等。

2. 无线路由器和网关:提供无线数据传输和路由功能,支持多种无线网络协议,如Wi-Fi、蓝牙、ZigBee等。

3. 无线调制解调器:提供无线数据传输功能,支持多种无线通信协议,如GSM、CDMA等。

4. 无线解决方案:提供端到端的无线通信解决方案,包括硬件、软件和服务,帮助客户快速部署和优化无线通信系统。

Sierra Wireless的产品广泛应用于多个领域,如智能城市、工业自动化、远程监控、车载通信、医疗健康等。公司的优势在于:

1. 技术领先:Sierra Wireless拥有强大的研发实力,不断推出支持最新无线通信技术的模块和解决方案。

2. 产品丰富:提供多种无线通信模块和解决方案,满足不同客户的需求。

3. 服务支持:提供全方位的技术支持和服务,帮助客户解决无线通信问题。

4. 合作伙伴广泛:与全球多家知名企业和运营商建立了合作关系,共同推动物联网技术的发展。

WP7702-G_1104214数据手册

厂牌 PDF简要描述 下载
SIERRA WIRELESS 无线收发芯片 SIERRA WIRELESS WP7702-G_1104214 WP7702-G_1104214数据手册

WP7702-G_1104214封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 525.12
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 525.12
