QH8MA3TCR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: ROHM N/P沟道增强型MOS管, Vds=30 V, 7 A, TSMT8封装, 表面贴装, 8引脚
供应商型号: 30C-QH8MA3TCR TSMT8
供应商: 国内现货
标准整包数: 1

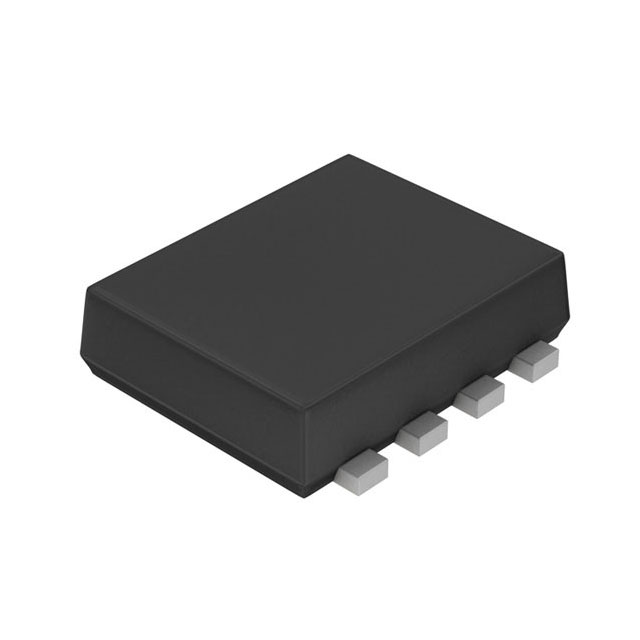

ROHM 场效应管(MOSFET) QH8MA3TCR

QH8MA3TCR概述

    QH8MA3 MOSFET 技术手册

    产品简介


    QH8MA3 是一款由 ROHM 公司生产的30V N沟道和P沟道复合中功率MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor),广泛应用于电源管理和电机驱动等电路中。该产品采用了小型表面贴装封装,适用于高效率的应用场景,能够提供卓越的性能和可靠性。

    技术参数


    - 电压等级:漏源电压(VDSS)为±30V
    - 电流能力:连续漏极电流(ID)为±7.0A(N沟道)/±5.5A(P沟道)
    - 功率消耗:总功耗(PD)为2.5W
    - 热阻抗:结点到环境的热阻(RthJA)最大值为83.3K/W
    - 电气特性:输入电容(Ciss)最大值为480pF(P沟道),输出电容(Coss)最大值为85pF(P沟道)

    产品特点和优势


    - 低导通电阻:导通电阻(RDS(on))低至29mΩ(N沟道)/48mΩ(P沟道),保证高效的电力转换。
    - 小型化封装:采用TSMT8封装,适合紧凑型设计。
    - 环保材料:无铅电镀,符合RoHS标准,并且不含卤素,环保安全。
    - 宽工作温度范围:结点温度(Tj)可达150℃,存储温度(Tstg)范围为-55℃至+150℃。

    应用案例和使用建议


    - 电源管理:适用于AC-DC和DC-DC转换器,尤其是需要高效功率转换的应用。
    - 电机驱动:适用于各种电机控制和驱动电路,提高系统效率。
    - LED照明:适用于高功率LED照明系统的驱动电路,保证长时间稳定运行。
    使用建议:
    - 在设计电路时,确保充分考虑散热设计,特别是高温环境下,以避免过热损坏。
    - 使用过程中,建议增加ESD保护电路,防止静电损坏。

    兼容性和支持


    - 兼容性:该产品与其他ROHM公司和市场上常见的电子元器件具有良好的兼容性,方便进行替换和升级。
    - 支持和服务:ROHM提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:开机时发生瞬态浪涌,导致MOSFET烧毁。
    - 解决方案:增加瞬态抑制电路,如TVS二极管,以保护MOSFET免受瞬态浪涌的影响。
    - 问题:高温环境下MOSFET发热严重。
    - 解决方案:改善散热设计,如添加散热片或散热器,确保MOSFET在正常工作范围内运行。

    总结和推荐


    QH8MA3是一款性能优良、可靠性高的MOSFET产品,特别适用于电源管理和电机驱动等高要求的应用场景。其独特的低导通电阻、小型化封装和良好的环境适应性,使其在市场上具备很强的竞争力。因此,对于需要高效能和高可靠性的应用场景,强烈推荐使用QH8MA3。
    通过详细的分析和技术参数对比,可以得出结论:QH8MA3不仅满足了当前市场的需求,而且在未来的发展中也具有很大的潜力。

QH8MA3TCR参数

参数
通道数量 2
FET类型 2N+2P沟道
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.5V@1mA
Ciss-不同 Vds 时的输入最大电容 300pF@15V
栅极电荷 7.2nC@ 10V
最大功率耗散 2.5W
Rds(On)-漏源导通电阻 29mΩ@ 7A,10V
配置
Id-连续漏极电流 7A,5.5A
通用封装 TSMT-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QH8MA3TCR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QH8MA3TCR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM QH8MA3TCR QH8MA3TCR数据手册

QH8MA3TCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.397
200+ ¥ 1.0692
1500+ ¥ 0.9295
3000+ ¥ 0.8085
45000+ ¥ 0.8019
60000+ ¥ 0.7931
库存: 3000
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.39
