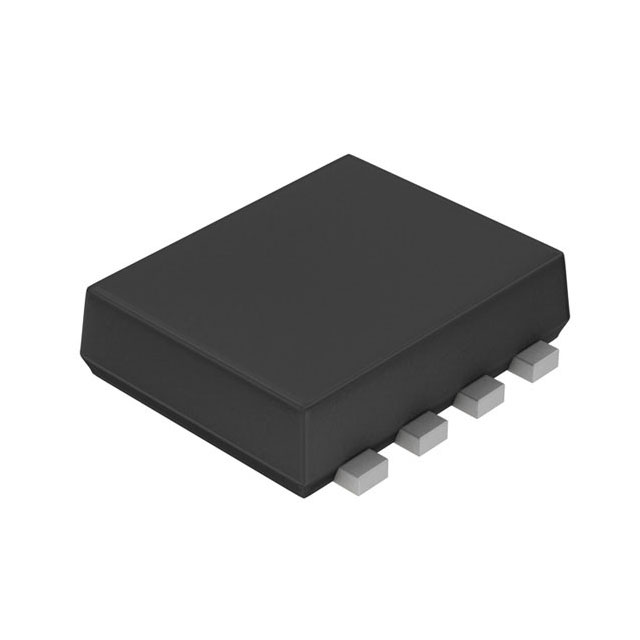

QH8KA2TCR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.5W 20V 2.5V@1mA 8.4nC@ 10V 2个N沟道 30V 35mΩ@ 4.5A,10V 4.5A 365pF@10V TSMT-8 贴片安装
供应商型号: CSJ-ST47843285
供应商: 海外现货
标准整包数: 1
ROHM 场效应管(MOSFET) QH8KA2TCR

QH8KA2TCR概述

    QH8KA2: 30V Nch + Nch Small Signal MOSFET

    产品简介


    QH8KA2是一款由ROHM公司生产的双N沟道小信号MOSFET。它主要用于开关电源、电机驱动及其他需要高效率和低功耗的应用场景。该MOSFET具有出色的热稳定性和电气性能,特别适合在紧凑型设计中实现高效能的电流切换。

    技术参数


    - 额定电压 (VDSS): 30V
    - 连续漏极电流 (ID): ±4.5A
    - 最大导通电阻 (RDS(on)): 35mΩ(VGS=10V时)
    - 脉冲漏极电流 (IDP): ±12A
    - 最大功耗 (PD): 1.5W
    - 工作温度范围 (Tj/Tstg): -55°C to +150°C
    - 热阻 (RthJA): 83.3°C/W(陶瓷板)
    - 栅极泄漏电流 (IGSS): ±100nA
    - 输入电容 (Ciss): 365pF
    - 输出电容 (Coss): 62pF
    - 反向传输电容 (Crss): 50pF

    产品特点和优势


    1. 低导通电阻: QH8KA2的最大导通电阻仅为35mΩ,可显著降低功耗并提高电路的整体效率。
    2. 小封装: 采用TSMT8封装,适用于紧凑型设计,同时保持良好的电气性能。
    3. 无铅无卤素: 遵循RoHS标准,满足环保要求。
    4. 增强可靠性: 具有优良的抗冲击能力和宽工作温度范围,适合多种恶劣环境下的应用。

    应用案例和使用建议


    QH8KA2广泛应用于各种类型的电源管理、电机驱动、开关控制等领域。例如,在一个典型的DC-DC转换器中,它可以用于功率开关部分,以实现高效的能量转换。为了优化使用效果,建议如下:
    - 确保散热良好,避免过热。
    - 使用合适尺寸的栅极电阻,确保开关速度和稳定性之间的平衡。
    - 在高压环境下,增加额外的ESD保护电路,以防止因静电放电导致损坏。

    兼容性和支持


    QH8KA2兼容大多数标准PCB制造工艺,可以轻松集成到现有的电路板设计中。ROHM公司提供了详尽的技术文档和客户支持服务,确保用户在使用过程中获得最佳体验。此外,通过授权分销商如Mouser Electronics,用户可以获得完整的销售和技术支持服务。

    常见问题与解决方案


    1. 问题: 开关速度慢
    - 解决方案: 检查并优化栅极电阻值,确保在合理的范围内。
    2. 问题: 过热现象
    - 解决方案: 确认散热设计足够,并根据实际情况调整工作负载。
    3. 问题: 栅极泄漏电流大
    - 解决方案: 检查是否有潜在的静电放电风险,并采取适当措施进行防护。

    总结和推荐


    总体来看,QH8KA2凭借其出色的性能指标和可靠性,在众多应用场景中表现出色。它的低导通电阻、紧凑封装和增强的环保特性使其成为市场上极具竞争力的产品。对于需要高效率和稳定性的设计项目,QH8KA2是一个值得推荐的选择。如果您的应用对上述特点有较高的要求,那么这款MOSFET无疑会是您理想的选择。

QH8KA2TCR参数

参数
Vds-漏源极击穿电压 30V
Id-连续漏极电流 4.5A
Ciss-不同 Vds 时的输入最大电容 365pF@10V
通道数量 2
配置
Rds(On)-漏源导通电阻 35mΩ@ 4.5A,10V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.5V@1mA
栅极电荷 8.4nC@ 10V
FET类型 2个N沟道
最大功率耗散 1.5W
通用封装 TSMT-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QH8KA2TCR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QH8KA2TCR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM QH8KA2TCR QH8KA2TCR数据手册

QH8KA2TCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
