ZDX130N50

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 40W(Tc) 30V 4.5V@1mA 40nC@ 10V 1个N沟道 500V 520mΩ@ 6.5A,10V 13A 2.18nF@25V TO-220FP-3 通孔安装 15.4mm*10.3mm*4.8mm
供应商型号: J-ROHM-0068242
供应商: Chip1stop
标准整包数: 1

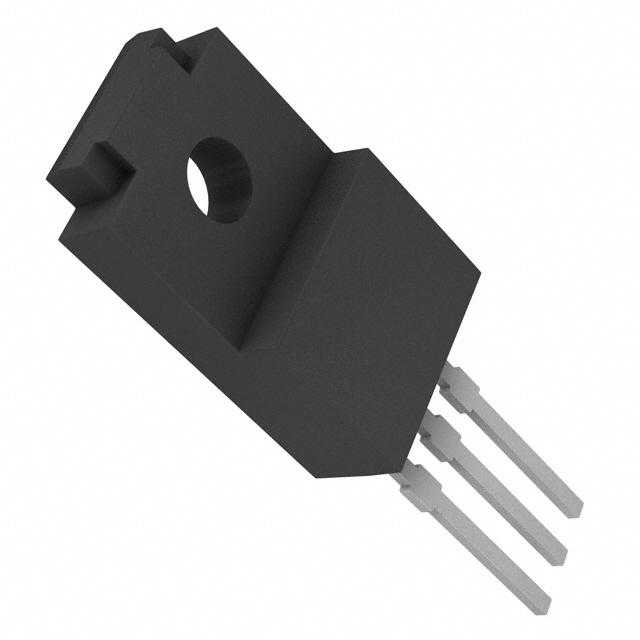

ROHM 场效应管(MOSFET) ZDX130N50

ZDX130N50概述


    产品简介


    ZDX130N50 是一款由ROHM公司生产的N沟道500V功率MOSFET(金属氧化物半导体场效应晶体管)。 这种类型的电子元器件主要用于开关电源和其他需要高电压、大电流的应用场合。MOSFET在电力电子系统中被广泛应用于直流到交流转换、电机控制、逆变器设计等领域。

    技术参数


    以下是ZDX130N50的主要技术参数:
    | 参数 | 规格 | 单位 |
    |
    | 漏源电压 | 500V
    | 最大漏极连续电流 | ±13A
    | 最大脉冲漏极电流 | ±39A
    | 最大耗散功率 | 40W
    | 栅极-源极电压 | ±30V
    | 导通电阻 | 0.52Ω
    | 热阻(结点至环境) | 3.125℃/W
    | 反向恢复电荷 | 12.5nC
    | 输入电容 | 2180pF
    | 输出电容 | 200pF

    产品特点和优势


    ZDX130N50 的主要特点如下:
    1. 低导通电阻:ZDX130N50具有非常低的导通电阻(RDS(on)),仅为0.52Ω,这有助于减少在电流通过时的功率损耗,从而提高能效。

    2. 快速开关速度:能够实现快速开关操作,这使得它适用于高频应用。

    3. 高耐压:具有500V的漏源电压,适合高压应用场合。

    4. 易于并联使用:简化了驱动电路的设计,易于与其他同类产品并联使用以增强功率处理能力。

    5. 无铅镀层:符合RoHS标准,有利于环保。

    应用案例和使用建议


    ZDX130N50 主要用于开关电源、电机驱动和逆变器等应用。
    例如,在一个典型的开关电源设计中,ZDX130N50可以作为主开关元件来控制输出电压。建议在选择ZDX130N50时考虑以下几个方面:
    - 散热管理:由于高功率损耗可能产生大量热量,建议采用适当的散热措施,如安装散热片或冷却风扇。
    - 布局设计:为了减少寄生电感和电容的影响,应当注意电路布局,将关键组件尽量靠近放置。
    - 测试验证:在实际使用前进行充分的测试,确保所有条件都满足产品规格要求。

    兼容性和支持


    ZDX130N50 是一款通用型产品,可与其他标准组件兼容,例如其他品牌的MOSFET、电容、电阻等。
    ROHM公司提供相应的技术支持,包括数据手册、样品请求、技术支持热线和在线资源等。这些支持可以帮助用户更好地理解和利用该产品的优势。

    常见问题与解决方案


    以下是根据手册内容整理出的一些常见问题及解决方案:
    1. 问题:如何确定合适的散热器?
    - 解决方案:查看产品的热阻数据(如RthJA),根据实际的工作条件计算出所需的散热器面积。
    2. 问题:ZDX130N50的最大工作温度是多少?
    - 解决方案:查阅绝对最大额定值表,可以看到ZDX130N50的最大存储温度范围为-55°C至+150°C。
    3. 问题:如何避免过高的栅极电压损坏器件?
    - 解决方案:使用合适的栅极驱动电路,确保栅极电压在安全范围内(即±30V)。

    总结和推荐


    总体来说,ZDX130N50 是一款高性能、高可靠性的N沟道功率MOSFET。 它的优点在于其低导通电阻、快速开关速度以及对各种应用的良好兼容性。对于需要处理高压、大电流的应用,如开关电源、电机驱动和逆变器设计,ZDX130N50是一个值得推荐的选择。
    如果您正在寻找一款可靠且高效的MOSFET来提升您的电力电子产品性能,ZDX130N50将是一个理想的选择。

ZDX130N50参数

参数
栅极电荷 40nC@ 10V
Rds(On)-漏源导通电阻 520mΩ@ 6.5A,10V
配置 独立式
FET类型 1个N沟道
最大功率耗散 40W(Tc)
Ciss-不同 Vds 时的输入最大电容 2.18nF@25V
通道数量 1
Vgs-栅源极电压 30V
Vgs(th)-栅源极阈值电压 4.5V@1mA
Id-连续漏极电流 13A
Vds-漏源极击穿电压 500V
长*宽*高 15.4mm*10.3mm*4.8mm
通用封装 TO-220FP-3
安装方式 通孔安装
零件状态 新设计不推荐

ZDX130N50厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ZDX130N50数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM ZDX130N50 ZDX130N50数据手册

ZDX130N50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9587 ¥ 8.1006
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.1
