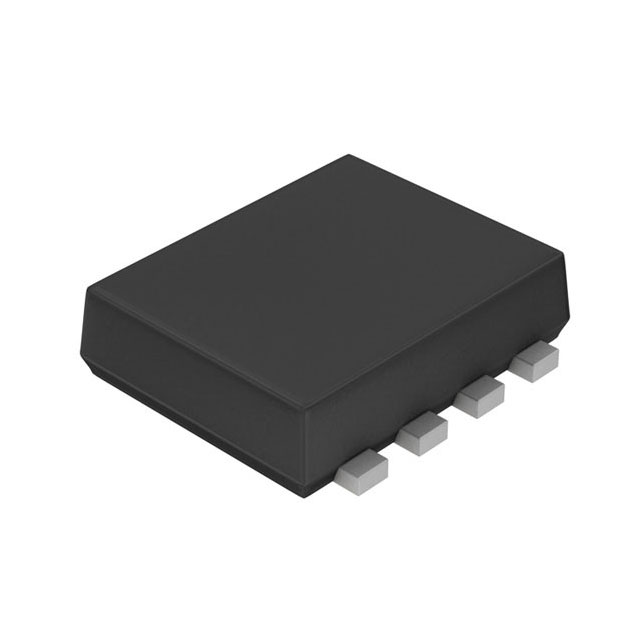

QS8J5TR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.25W 20V 2.5V@1mA 19nC@ 10V 2个P沟道 30V 39mΩ@ 5A,10V 5A 1.1nF@10V TSMT-8 贴片安装
供应商型号: 755-QS8J5TR
供应商: Mouser
标准整包数: 1
ROHM 场效应管(MOSFET) QS8J5TR

QS8J5TR概述

    QS8J5 产品技术手册

    产品简介


    QS8J5 是一款由ROHM(罗姆)公司生产的-30V Pch + Pch 中功率MOSFET(金属氧化物半导体场效应晶体管)。这种MOSFET具有多种应用场景,特别是在需要高效率转换和快速开关的应用中表现优异。其主要功能是作为开关元件,用于控制电路中的电流流动。产品广泛应用于电源管理、电池充电、电机驱动等电力电子设备中。

    技术参数


    - 额定电压(VDSS):-30V
    - 连续漏极电流(ID):±5A
    - 脉冲漏极电流(ID,pulse):±20A
    - 栅极-源极电压(VGSS):±20V
    - 总功耗(PD):1.5W
    - 单个元件功耗(PD):1.25W
    - 存储温度范围(Tstg):-55℃至+150℃
    - 热阻(RthJA):83.3℃/W(总体)
    - 静态漏极-源极导通电阻(RDS(on)):28mΩ(VGS=-10V,ID=-5A)
    - 输入电容(Ciss):1100pF(VGS=0V)
    - 输出电容(Coss):150pF(VDS=-10V)
    - 反向传输电容(Crss):130pF(f=1MHz)

    产品特点和优势


    - 低导通电阻:RDS(on)最低可达28mΩ,有效降低损耗。
    - 内置栅极-源极保护二极管:增强可靠性,防止静电损坏。
    - 小表面封装(TSMT8):节省空间,适合紧凑型设计。
    - 无铅镀层,符合RoHS标准:环保友好,适用于对无铅要求严格的产品。

    应用案例和使用建议


    - 电源管理系统:通过精确控制开关时间,提高电源转换效率。
    - 电池充电器:利用其快速开关特性,实现高效充电。
    - 电机驱动:提供稳定的电流控制,减少能耗。
    - 建议:在使用过程中,应注意散热问题,避免过载运行,确保产品稳定可靠。建议配合热敏电阻进行温度监测,以预防过热情况。

    兼容性和支持


    - 兼容性:与大多数电路板兼容,具体应用时需根据实际情况进行选择。
    - 支持:厂商提供详细的技术支持,包括产品手册、技术文档和在线客服。此外,还有完善的售后服务,确保用户在使用过程中获得全面的支持。

    常见问题与解决方案


    1. Q: 高温环境下,产品工作稳定性如何?
    - A: 需要确保良好的散热措施。建议使用散热片或风扇进行辅助散热,确保温度在安全范围内。
    2. Q: 如何处理过压问题?
    - A: 使用过压保护电路,如稳压器或保险丝。在设计阶段加入相应的保护机制,避免产品因过压而损坏。
    3. Q: 产品使用寿命有限吗?
    - A: 正确使用并注意散热问题,产品可以达到较长的使用寿命。如出现异常发热等情况,应及时更换或检修。

    总结和推荐


    QS8J5是一款高性能、高可靠的中功率MOSFET,其低导通电阻和快速开关特性使其成为许多电力电子应用的理想选择。综合考虑其卓越的性能和可靠性,强烈推荐使用。只要正确安装和使用,产品能够长期稳定运行,满足各种需求。

QS8J5TR参数

参数
FET类型 2个P沟道
Vds-漏源极击穿电压 30V
最大功率耗散 1.25W
配置
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 1.1nF@10V
Id-连续漏极电流 5A
Rds(On)-漏源导通电阻 39mΩ@ 5A,10V
通道数量 2
Vgs(th)-栅源极阈值电压 2.5V@1mA
栅极电荷 19nC@ 10V
通用封装 TSMT-8
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

QS8J5TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QS8J5TR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM QS8J5TR QS8J5TR数据手册

QS8J5TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.231 ¥ 18.852
10+ $ 1.564 ¥ 13.2158
100+ $ 1.0044 ¥ 8.4872
500+ $ 0.8003 ¥ 6.7624
1000+ $ 0.7344 ¥ 6.2057
3000+ $ 0.6185 ¥ 5.2259
6000+ $ 0.6059 ¥ 5.1194
库存: 1981
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.85
直接购买
加入购物车
