EM6K31GT2R

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 150mW 20V 2.3V@1mA 2个N沟道 60V 2.4Ω@ 250mA,10V 250mA 15pF@25V SOT-563-6 贴片安装
供应商型号: EM6K31GT2RTR-ND
供应商: Digi-Key
标准整包数: 8000

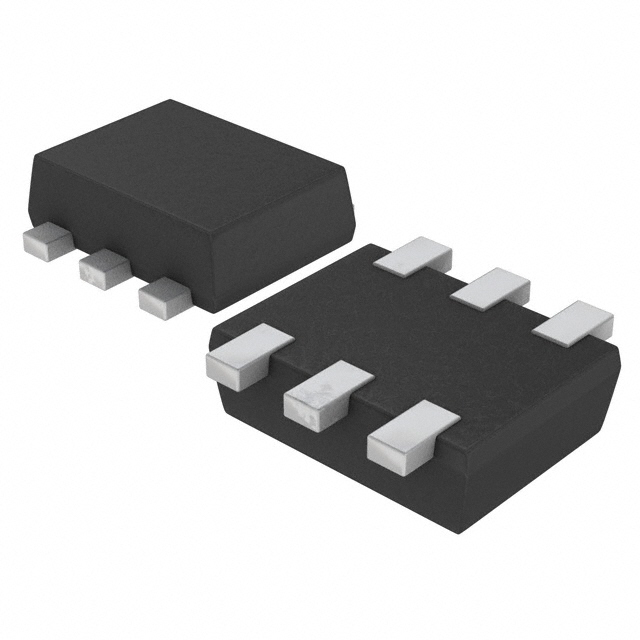

ROHM 场效应管(MOSFET) EM6K31GT2R

EM6K31GT2R概述

    EM6K31 N沟道+MOSFET 技术手册解析

    产品简介


    EM6K31 是一款来自罗姆(ROHM)公司的 N沟道+MOSFET。该产品采用小型封装(EMT6),具有高开关速度、低驱动电压(2.5V 驱动)等特点。EM6K31 主要应用于开关电路等领域,尤其适用于需要高效能和小型化解决方案的场合。

    技术参数


    - 型号:EM6K31
    - 封装:SOT-563, SC-107C
    - 电压:VDSS = 60V
    - 电流:连续漏极电流 ID = ±250mA;脉冲漏极电流 IDP = ±1A
    - 电阻:最大漏源导通电阻 RDS(on) = 2.4Ω @ VGS = 10V, ID = 250mA
    - 功率:总耗散功率 PD = 150mW
    - 温度范围:工作温度范围为 -55°C 到 +150°C
    - 封装尺寸:180mm 卷盘,带宽 8mm,基本订购单位 8000 pcs

    产品特点和优势


    1. 高开关速度:使得该器件在高频应用中表现出色。
    2. 小封装:适合空间受限的应用场合。
    3. 低电压驱动:最低可驱动电压为 2.5V,适合多种电源环境。
    4. 低漏源导通电阻:有效降低功耗,提高效率。

    应用案例和使用建议


    EM6K31 主要用于开关电源、马达驱动、电源管理等场合。以下是几点使用建议:
    - 在设计开关电源时,应考虑到器件的最大额定电压和电流,确保安全裕度。
    - 对于高速信号应用,需注意 PCB 设计以减少寄生效应。
    - 使用过程中需注意散热设计,特别是在高负载情况下,以避免过热损坏。

    兼容性和支持


    EM6K31 支持标准的卷盘包装方式,方便大规模生产和自动化组装。制造商 ROHM 提供了详细的技术支持和售后服务,确保客户能够正确使用并发挥该器件的最佳性能。

    常见问题与解决方案


    1. 器件老化和失效:设计静电保护电路以防止器件老化和失效。
    - 解决方案:设计时增加 ESD 保护电路。
    2. 安装过程中损坏:使用正确的焊接方法。
    - 解决方案:优先采用回流焊接方法。

    总结和推荐


    总体来看,EM6K31 MOSFET 是一款非常适合开关电源和高频应用的小型化解决方案。它具备高开关速度、小封装尺寸和低驱动电压的优点,适用于多种应用场景。如果您正在寻找高性能且易于集成的 MOSFET,EM6K31 是一个非常不错的选择。
    推荐使用该产品,特别是在对空间和性能都有较高要求的应用场合。请注意遵循制造商提供的使用建议和注意事项,以确保最佳的性能和使用寿命。

EM6K31GT2R参数

参数
Id-连续漏极电流 250mA
通道数量 2
Vgs(th)-栅源极阈值电压 2.3V@1mA
Vgs-栅源极电压 20V
最大功率耗散 150mW
Vds-漏源极击穿电压 60V
FET类型 2个N沟道
配置
Rds(On)-漏源导通电阻 2.4Ω@ 250mA,10V
Ciss-不同 Vds 时的输入最大电容 15pF@25V
栅极电荷 -
通用封装 SOT-563-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EM6K31GT2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

EM6K31GT2R数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM EM6K31GT2R EM6K31GT2R数据手册

EM6K31GT2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.0997 ¥ 0.8261
16000+ $ 0.0915 ¥ 0.7586
24000+ $ 0.0874 ¥ 0.7241
40000+ $ 0.0827 ¥ 0.6854
56000+ $ 0.0799 ¥ 0.6625
80000+ $ 0.078 ¥ 0.6464
库存: 24000
起订量: 8000 增量: 0
交货地:
最小起订量为:8000
合计: ¥ 6608.8
