首页  >  产品百科  >  QS6K21TR

QS6K21TR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.25W 12V 1.5V@1mA 2个N沟道 45V 1A 95pF SOT-457T-6 贴片安装 2.9mm*1.6mm*850μm
供应商型号: LYS-QS6K21TR
供应商: 海外现货
标准整包数: 3000

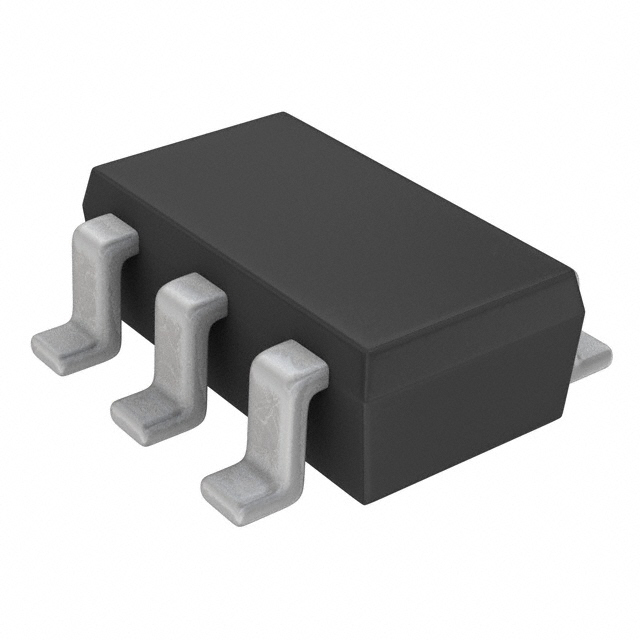

ROHM 场效应管(MOSFET) QS6K21TR

QS6K21TR概述

    QS6K21 45V Nch+Nch Small Signal MOSFET 技术手册解析

    产品简介


    QS6K21 是一款由罗姆公司(ROHM)设计制造的45V N沟道增强型功率MOSFET(场效应晶体管)。它主要用于需要高速开关性能的小型化应用中,如通讯设备、电源管理和各种消费电子产品。其主要特点是低导通电阻和内置栅源保护二极管,这些特性使其非常适合高频应用场合。

    技术参数


    - 工作电压:最高耐压为45V。
    - 连续电流:±1.0A。
    - 脉冲电流:峰值电流为±2.0A。
    - 导通电阻:典型值为300mΩ至420mΩ,最大值为585mΩ(在2.5V的栅源电压下)。
    - 封装形式:采用SOT-457T封装(小型表面贴装)。
    - 热阻:总结温到环境的最大热阻为100℃/W。
    - 工作温度范围:-55°C至+150°C。

    产品特点和优势


    1. 低导通电阻:显著降低功耗,提高效率。
    2. 内置G-S保护二极管:防止静电放电对器件的损害。
    3. 小体积封装:适应高密度电路板布局的需求。
    4. 环保材料:符合RoHS标准,不含铅,环保友好。

    应用案例和使用建议


    1. 开关电源:适合于高频开关电源的应用,因其具备低导通电阻特性,有助于减小功耗。
    2. 马达驱动器:在低电压环境中实现高效的马达控制。
    3. 传感器接口电路:作为信号调理电路的一部分,以实现精确的电压转换。
    使用建议:
    - 在安装过程中需注意ESD(静电放电)防护,避免器件损坏。
    - 当应用于高湿度或腐蚀性环境中时,需采取适当的防护措施。
    - 考虑到器件的工作温度范围限制,在极端环境下使用时需进行额外的设计考虑。

    兼容性和支持


    - 兼容性:该器件与标准SMT设备兼容,易于集成到现有的PCB设计中。
    - 技术支持:罗姆公司提供详细的技术文档和客户支持,确保用户能够顺利应用此产品。

    常见问题与解决方案


    1. 过载保护:如果发生过载现象,可以通过增加散热片或改善散热条件来解决。
    2. 静电损坏:确保在整个生产流程中采取适当的防静电措施。
    3. 焊接问题:建议采用回流焊工艺,如需波峰焊,需咨询罗姆代表确认细节。

    总结和推荐


    综上所述,QS6K21 MOSFET凭借其出色的性能、小巧的尺寸以及可靠的保护特性,在多种应用场合中表现出色。对于追求高效能和可靠性的设计项目,强烈推荐使用QS6K21。同时,为了确保最佳性能和延长使用寿命,建议仔细遵循罗姆公司的所有使用和安装指南。

QS6K21TR参数

参数
Rds(On)-漏源导通电阻 -
Vgs(th)-栅源极阈值电压 1.5V@1mA
最大功率耗散 1.25W
Vds-漏源极击穿电压 45V
Vgs-栅源极电压 12V
FET类型 2个N沟道
Ciss-不同 Vds 时的输入最大电容 95pF
配置
Id-连续漏极电流 1A
栅极电荷 -
通道数量 2
长*宽*高 2.9mm*1.6mm*850μm
通用封装 SOT-457T-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QS6K21TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QS6K21TR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM QS6K21TR QS6K21TR数据手册

QS6K21TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.115 ¥ 0.9718
9000+ $ 0.112 ¥ 0.9464
15000+ $ 0.11 ¥ 0.9295
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2915.4
