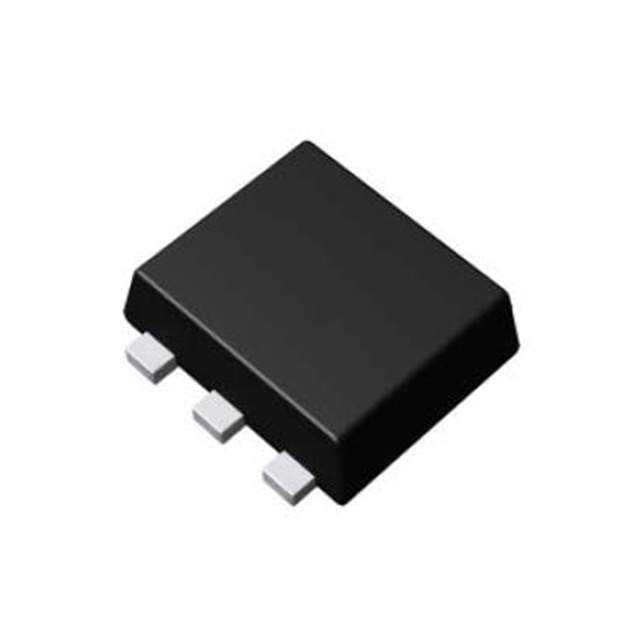

ES6U42T2R

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 700mW(Ta) 12V 2V@1mA 2.1nC@ 4.5V 1个P沟道 20V 390mΩ@ 1A,4.5V 1A 150pF@10V SOT-563T-6 贴片安装
供应商型号: CSJ-ST27550449
供应商: 海外现货
标准整包数: 1
ROHM 场效应管(MOSFET) ES6U42T2R

ES6U42T2R概述


    产品简介


    ES6U42 是一种P沟道小信号MOSFET,集成了肖特基势垒二极管。这款器件主要用于开关电源、电池管理和其他需要快速切换的应用。它具有低导通电阻(RDS(on))和低压驱动能力(2.5V驱动),使其成为许多电路设计的理想选择。

    技术参数


    - 封装:SOT-563T
    - 最大漏源电压(VDSS):-20V
    - 最大栅源电压(VGSS):±12V
    - 连续漏电流(ID):±1.0A
    - 最大导通电阻(RDS(on)):390mΩ
    - 最大功耗(PD):0.8W
    - 存储温度范围(Tstg):-55℃至+150℃
    - 最大结温(Tj):150℃
    - 输入电容(Ciss):最大150pF
    - 输出电容(Coss):最大20pF
    - 反向传输电容(Crss):最大20pF
    - 典型门限电压(VGS(th)):-0.7V至-2.0V
    - 肖特基势垒二极管参数:
    - 最大重复峰值反向电压(VRM):25V
    - 最大正向电流(IF):0.5A
    - 最大瞬态正向电流(IFSM):2.0A

    产品特点和优势


    - 集成度高:集成了肖特基势垒二极管,减少了外部元件的数量。
    - 高速切换:由于低导通电阻,可以在较低电压下实现高速切换。
    - 低压驱动:只需2.5V即可驱动,适用于低压系统。
    - 低正向电压降:肖特基势垒二极管的正向电压降较低,有利于提高效率。

    应用案例和使用建议


    应用案例:
    - 开关电源:适用于DC-DC转换器,利用其高速切换能力和低导通电阻来降低损耗。
    - 电池管理系统:可用于电池充电和放电控制,减少热损失。
    - 便携式设备:适用于手机、笔记本电脑等设备,由于其低压驱动特性,能够直接连接电池供电系统。
    使用建议:
    - 在设计时应考虑肖特基势垒二极管的较大反向漏电流,这可能导致热失控,建议在周围环境温度较高的情况下使用。
    - 建议添加ESD保护电路,以防止芯片老化和损坏。
    - 使用过程中应避免超过规定的额定功率,特别是在密封环境中。

    兼容性和支持


    - 封装:采用标准SOT-563T封装,易于与其他元件兼容。
    - 支持:制造商ROHM提供了详尽的技术支持和维护文档,包括应用笔记和参考设计。

    常见问题与解决方案


    - 问题:长时间工作后发热严重。
    - 解决方案:确保良好的散热设计,并按照制造商的建议进行功率降额。

    - 问题:在高温环境下工作不稳定。
    - 解决方案:尽量避免在高温环境中使用,或者使用散热装置降低工作温度。
    - 问题:肖特基势垒二极管的反向漏电流过大。
    - 解决方案:检查周围环境温度,尽量避免高温环境,考虑使用其他类型的二极管。

    总结和推荐


    总结:
    ES6U42 是一款高性能的小信号P沟道MOSFET,具备多种独特功能和优势,如高集成度、高速切换能力和低压驱动能力。这些特性使得它在许多应用中表现出色,尤其适合开关电源和电池管理等领域。
    推荐:
    虽然该产品不再推荐用于新设计,但对于现有的应用来说,ES6U42仍然是一个值得信赖的选择。在使用时需要注意其技术规格和使用条件,以充分发挥其性能并延长使用寿命。

ES6U42T2R参数

参数
Vgs-栅源极电压 12V
FET类型 1个P沟道
Ciss-不同 Vds 时的输入最大电容 150pF@10V
Vgs(th)-栅源极阈值电压 2V@1mA
Vds-漏源极击穿电压 20V
栅极电荷 2.1nC@ 4.5V
配置 独立式
通道数量 1
Id-连续漏极电流 1A
最大功率耗散 700mW(Ta)
Rds(On)-漏源导通电阻 390mΩ@ 1A,4.5V
1.7mm(Max)
1.4mm(Max)
600μm(Max)
通用封装 SOT-563T-6
安装方式 贴片安装
零件状态 新设计不推荐

ES6U42T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ES6U42T2R数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM ES6U42T2R ES6U42T2R数据手册

ES6U42T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
