R6050JNZC17

产品分类: 场效应管(MOSFET)
厂牌: ROHM

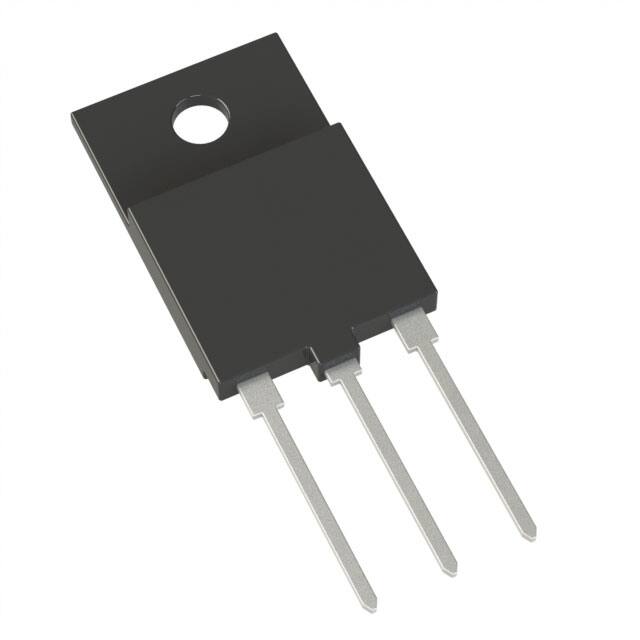

产品描述: ROHM N沟道MOS管, Vds=600 V, 50 A, TO-3PF封装, 表面贴装, 3引脚
供应商型号: 2236213
供应商: 海外现货
标准整包数: 1

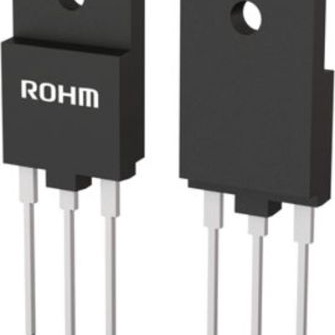

ROHM 场效应管(MOSFET) R6050JNZC17

R6050JNZC17概述

    R6050JNZ Nch 600V 50A Power MOSFET 技术手册

    1. 产品简介


    R6050JNZ 是一款来自罗姆半导体的N沟道600V耐压50A电流能力的功率MOSFET。它专为开关应用设计,具有低导通电阻、快速恢复时间和简单驱动电路等特点,适用于各种高效率电源转换和电机控制应用。

    2. 技术参数


    - 漏源电压 (VDSS):600V
    - 连续漏极电流 (ID):±50A
    - 脉冲漏极电流 (IDP):±150A
    - 栅源电压 (VGSS):±30V
    - 雪崩电流 (IAS):10A(单脉冲)
    - 雪崩能量 (EAS):1091mJ(单脉冲)
    - 最大功率耗散 (PD):120W
    - 热阻 (RthJC):1.03℃/W
    - 热阻 (RthJA):40℃/W
    - 焊接温度 (Tsold):265℃(波峰焊接10秒)

    3. 产品特点和优势


    - 快速反向恢复时间 (trr):减少了开关过程中的损耗。
    - 低导通电阻 (RDS(on)):在典型条件下为0.064Ω至0.083Ω,有助于降低功耗并提高效率。
    - 高速开关速度:适用于高频开关应用。
    - 简单的驱动电路:易于集成到现有系统中。
    - 无铅镀层:符合RoHS标准。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源
    - 高效电机驱动
    - 通信设备中的电源转换
    使用建议:
    - 在高温环境下使用时,应适当降额以避免过热。
    - 确保良好的散热设计,特别是在高功率应用中。
    - 避免过大的瞬态负载冲击,确保系统的稳定性和可靠性。

    5. 兼容性和支持


    兼容性:
    - 该产品可与其他常见的电源管理组件和驱动电路兼容。
    支持:
    - 罗姆半导体提供全面的技术支持和维护服务,包括详细的用户手册和技术文档。

    6. 常见问题与解决方案


    - 问题1:如何防止过热?
    - 解决方案:通过优化散热设计,如增加散热片或使用散热风扇来降低工作温度。

    - 问题2:如何改善开关性能?
    - 解决方案:确保使用适当的驱动电路和减少寄生电感以减小开关损耗。

    7. 总结和推荐


    总结:
    - R6050JNZ具有优异的性能,特别是在高频开关应用中表现出色。
    - 该产品具备低导通电阻和快速恢复时间,适用于高效率的电源管理和电机控制应用。
    - 尽管不建议用于新设计,但其高性能仍使其在现有应用中非常有价值。
    推荐:
    - 强烈推荐使用该产品在需要高可靠性和高效率的应用中。对于新的设计项目,建议与罗姆半导体销售代表确认,以获得最佳应用建议。

R6050JNZC17参数

参数
栅极电荷 120nC@ 15V
Vgs-栅源极电压 30V
Vgs(th)-栅源极阈值电压 7V
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 4.5nF@ 100V
通道数量 -
Vds-漏源极击穿电压 600V
最大功率耗散 120W
Id-连续漏极电流 50A
Rds(On)-漏源导通电阻 83mΩ@ 15V
配置 -
通用封装 TO-3PF
安装方式 贴片安装
包装方式 管装

R6050JNZC17厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

R6050JNZC17数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM R6050JNZC17 R6050JNZC17数据手册

R6050JNZC17封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.4801
75+ ¥ 60.8641
150+ ¥ 59.6425
库存: 12
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.48
直接购买
加入购物车
