TT8M1TR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 1.25W 10V 1V@1mA 3.6nC@ 4.5V N+P沟道 20V 72mΩ@ 2.5A,4.5V 2.5A 260pF@10V TSST-8 贴片安装
供应商型号: A-TT8M1TR
供应商: 云汉优选
标准整包数: 1

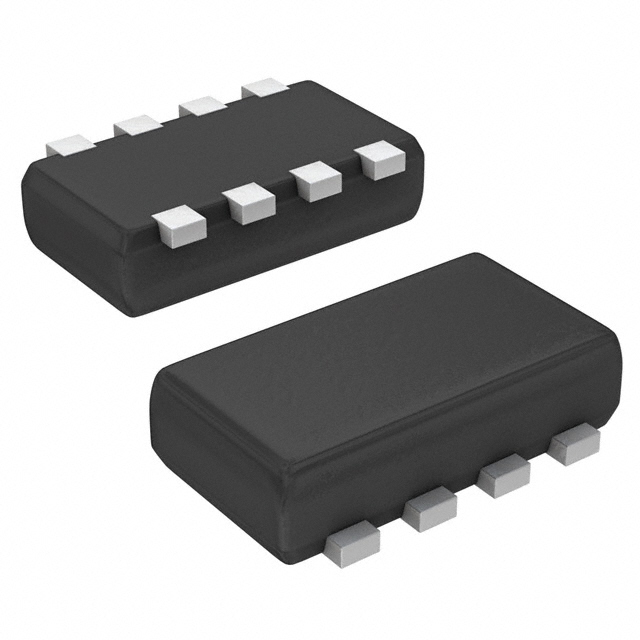

ROHM 场效应管(MOSFET) TT8M1TR

TT8M1TR概述

    1.5V Drive Nch + Pch MOSFET TT8M1 技术手册解析

    1. 产品简介


    产品类型:
    TT8M1 是一款双通道 MOSFET(N沟道和P沟道),集成了低导通电阻、高功率封装(TSST8)和低电压驱动能力(1.5V驱动)。
    主要功能:
    - 适用于开关电路
    - 集成于高密度封装中
    - 可在较低电压下工作
    应用领域:
    广泛应用于电源管理、LED驱动、通信设备、消费电子产品等领域。

    2. 技术参数


    绝对最大额定值:
    - 漏源电压 (VDSS):20V
    - 栅源电压 (VGSS):±10V
    - 持续漏极电流 (ID):2.5A
    - 瞬态漏极电流 (IDP):10A
    - 持续栅极电流 (IS):0.8A
    - 瞬态栅极电流 (ISP):10A
    - 结温 (Tch):150°C
    - 存储温度范围 (Tstg):-55°C 至 +150°C
    电气特性(Ta = 25°C):
    - N沟道
    - 漏源击穿电压 (V (BR)DSS):20V
    - 栅阈电压 (VGS (th)):0.3V 至 1.0V
    - 静态漏源导通电阻 (RDS (on)):2.7Ω (Typ)
    - P沟道
    - 漏源击穿电压 (V (BR)DSS):20V
    - 栅阈电压 (VGS (th)):0.3V 至 1.0V
    - 静态漏源导通电阻 (RDS (on)):2.5Ω (Typ)

    3. 产品特点和优势


    产品优势:
    - 低导通电阻: 提高效率并减少功耗
    - 高功率封装: TSST8 封装适合高密度应用
    - 低电压驱动: 最低1.5V即可驱动,适合低压系统
    - 高可靠性: 适用于苛刻的工作环境和长时间连续运行
    独特功能:
    - 支持高瞬态电流,适用于快速开关的应用场合
    - 体二极管具有低正向电压降,适合快速恢复应用

    4. 应用案例和使用建议


    应用场景:
    - 用于DC-DC转换器的开关控制
    - LED驱动电路中的功率调节
    - 通信设备中的电源管理
    使用建议:
    - 由于具有较低的栅阈电压,建议使用专用驱动芯片以确保正确的开关速度
    - 在设计时考虑ESD保护电路,以避免因电荷积累导致损坏

    5. 兼容性和支持


    兼容性:
    - 与其他标准MOSFET器件的引脚兼容,易于替换现有设计方案中的同类产品
    - 适用于多种电源管理和控制电路
    支持和维护:
    - ROHM公司提供详细的技术文档和支持服务
    - 可通过ROHM官网获取最新的产品资料和技术支持

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题: 开关过程中出现异常噪声
    - 解决方案: 确保所有连接处的电容匹配,并适当增加外部栅极电阻以降低开关噪声
    - 问题: 长时间工作后温度过高
    - 解决方案: 使用散热片或风扇增强散热效果,并在设计时预留足够的热管理空间

    7. 总结和推荐


    综合评估:
    - TT8M1 具有出色的导通特性和紧凑的封装设计,特别适合需要高效能和小型化解决方案的应用
    - 其低电压驱动特性使其成为低压系统的理想选择
    推荐:
    强烈推荐用于需要高可靠性、高效能和低成本的开关应用中。同时,考虑到其广泛的适用性和良好的技术支持,对于寻求稳定供电和高效功率管理的设计工程师来说是一个值得信赖的选择。

TT8M1TR参数

参数
通道数量 2
Ciss-不同 Vds 时的输入最大电容 260pF@10V
FET类型 N+P沟道
最大功率耗散 1.25W
Vgs(th)-栅源极阈值电压 1V@1mA
配置
Rds(On)-漏源导通电阻 72mΩ@ 2.5A,4.5V
栅极电荷 3.6nC@ 4.5V
Vds-漏源极击穿电压 20V
Id-连续漏极电流 2.5A
Vgs-栅源极电压 10V
通用封装 TSST-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TT8M1TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

TT8M1TR数据手册

厂牌 PDF简要描述 下载
ROHM 场效应管(MOSFET) ROHM TT8M1TR TT8M1TR数据手册

TT8M1TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.3623
100+ ¥ 4.2554
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.36
