HIP2103FRTAAZ-T

产品分类: 栅极电源驱动器
产品描述: 8ns 2 4.5V 30ns(Typ) 14V 1.63V,2.06V Non-Inverting MOSFET,N沟道 2ns 半桥 1A,1A DFN 贴片安装,黏合安装 3mm*3mm*730μm
供应商型号: Q-HIP2103FRTAAZ-T
供应商: 期货订购
标准整包数: 6000
RENESAS ELECTRONICS 栅极电源驱动器 HIP2103FRTAAZ-T

HIP2103FRTAAZ-T概述

    HIP2103 和 HIP2104 半桥驱动器技术手册

    产品简介


    HIP2103 和 HIP2104 是专为使用直流电机、三相无刷直流电机或其他类似负载的应用设计的半桥驱动器。这两款产品具有两个独立控制高侧驱动器(HO)和低侧驱动器(LO)的输入端(HI 和 LI)。HI 和 LI 可以配置为启用/禁用设备,从而减少与微控制器的连接并降低成本。

    技术参数


    - 最大额定值
    - VDD(仅限HIP2103):-0.3 至 16 V
    - VBAT(仅限HIP2104):-0.3 至 60 V
    - 高侧偏置电压(VHB - VHS):-0.3 至 16 V
    - 输出电压(LO):-0.3 至 VDD + 0.3 V
    - 输出电压(HO):VHS - 0.3 至 VHB + 0.3 V
    - 推荐操作条件
    - 结温:-40 至 +125 °C
    - 存储温度范围:-65 至 +150 °C
    - 最大连续输出电流:200 mA
    - 峰值输出电流:1 A
    - 电源参数
    - VDD:4.5 至 14 V
    - VBAT(仅限HIP2104):5.0 至 50 V
    - 输入电平
    - 低电平输入电压阈值(VIL):1.18 至 1.63 V
    - 高电平输入电压阈值(VIH):1.73 至 2.4 V

    产品特点和优势


    - 60V 最大自举供电电压:适用于多种电压应用。
    - 内置12V和3.3V线性稳压器(仅限HIP2104),简化外部电源设计。
    - 睡眠模式下的极低待机电流(5μA):有助于降低电池消耗。
    - 集成拉下电阻:减少了对外部电阻的需求。
    - 快速响应:峰值电流能力达到1A,适合高速开关应用。

    应用案例和使用建议


    HIP2103 和 HIP2104 广泛应用于全桥和半桥电机驱动、UPS和逆变器、Class-D放大器等领域。例如,在三相电机驱动中,图3展示了典型的应用电路。使用时需注意,选择合适的自举电容值以确保稳定运行。
    使用建议:确保在高负载情况下合理设置自举电容值,并考虑散热管理以避免过热。

    兼容性和支持


    HIP2103 和 HIP2104 可以与多种微控制器和其他低压IC兼容。Renesas公司提供了详细的技术文档和支持服务,确保用户能够充分利用这些器件的功能。

    常见问题与解决方案


    - 问题1:在启动时,IC无法正常工作。
    - 解决方案:检查电源电压是否在推荐的操作范围内,确认所有引脚正确连接。

    - 问题2:IC出现过热现象。
    - 解决方案:确保使用适当的散热措施,并优化电路设计以减少功耗。

    总结和推荐


    HIP2103 和 HIP2104 是高性能的半桥驱动器,适用于多种电机驱动应用。其独特的功能,如内置稳压器和低功耗睡眠模式,使其在市场上具有很强的竞争优势。我们强烈推荐在需要高可靠性、低功耗的应用中使用这些产品。

HIP2103FRTAAZ-T参数

参数
最大传播延迟时间 30ns(Typ)
最大工作供电电压 14V
最大高压侧电压-自举 60V
栅极类型 MOSFET,N沟道
上升时间 8ns
电流 - 峰值输出(灌入,拉出) 1A,1A
输入类型 Non-Inverting
通道类型 -
驱动配置 半桥
下降时间 2ns
逻辑电压 - VIL,VIH 1.63V,2.06V
最小工作供电电压 4.5V
驱动数量 2

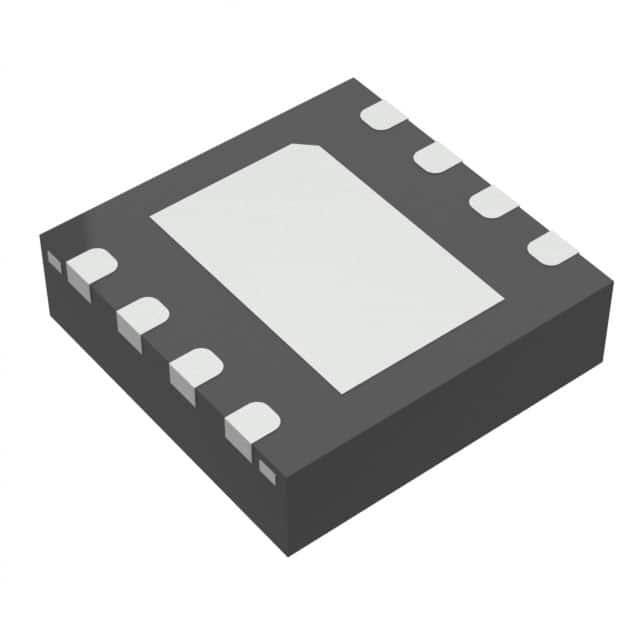

长*宽*高 3mm*3mm*730μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HIP2103FRTAAZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HIP2103FRTAAZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 栅极电源驱动器 RENESAS ELECTRONICS HIP2103FRTAAZ-T HIP2103FRTAAZ-T数据手册

HIP2103FRTAAZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 2.189 ¥ 18.2782
12000+ $ 2.189 ¥ 18.2782
18000+ $ 2.189 ¥ 18.2782
库存: 10000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 109669.2
