EL7457CUZ-T7A

产品分类: 栅极电源驱动器
产品描述: 13.5ns 4 4.5V 18V 800mV,2V Non-Inverting MOSFET,N沟道,P沟道 13ns 低压侧,高压侧 2A,2A QSOP-16 贴片安装,黏合安装 4.9mm*3.9mm*1.4mm
供应商型号: 20-EL7457CUZ-T7ATR-ND
供应商: Digi-Key
标准整包数: 1

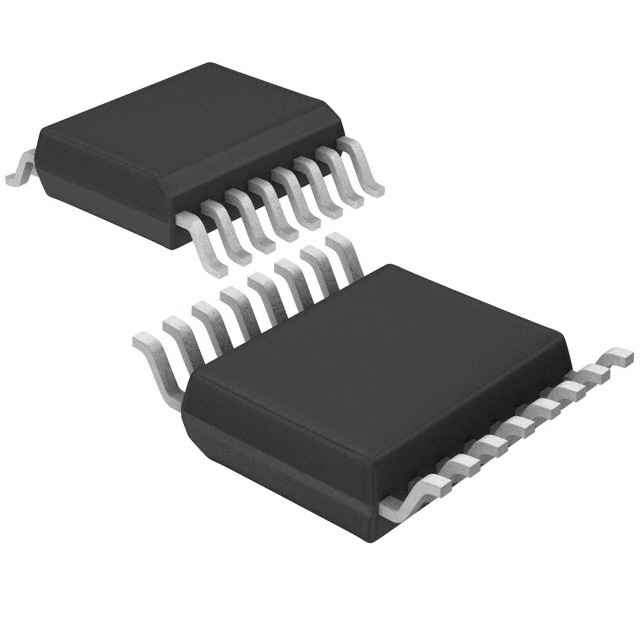

RENESAS ELECTRONICS 栅极电源驱动器 EL7457CUZ-T7A

EL7457CUZ-T7A概述

    # EL7457 高速四通道CMOS驱动器技术手册解析

    产品简介


    EL7457 是一款高性能、非反相设计的四通道CMOS驱动器,可运行至高达40MHz的时钟频率。它具备强大的输出驱动能力,峰值驱动电流可达2A,典型通态电阻仅为3Ω,非常适合用于高容性负载的驱动场景。其主要功能包括非反相逻辑信号传输、快速开关切换及多路并行处理,广泛应用于CCD驱动、数字相机、ATE针脚驱动、时钟信号分配、超声波换能器驱动以及RF发生器等领域。

    技术参数


    以下是EL7457的关键技术规格:
    | 参数名称 | 规格值 | 单位 |
    |
    | 工作频率 | 40MHz | MHz |
    | 上升/下降时间 | 13ns(1000pF) | ns |
    | 输出匹配精度 | ±1ns (上升/下降时间) | ns |
    | 延迟时间(正向/反向) | 12ns/14ns | ns |
    | 延迟时间差 | ±2ns | ns |
    | 输出高电平(VH) | 16.5V | V |
    | 输出低电平(VL) | -5V | V |
    | 峰值输出电流 | ±2A | A |
    | 输出通态电阻 | 3Ω(典型值) | Ω |
    | 输入逻辑兼容性 | TTL/CMOS
    | 工作温度范围 | -40°C 至 +85°C | °C |
    该器件采用多种封装形式,包括16引脚QSOP、16引脚SO(0.150英寸)和16引脚QFN(4×4毫米),所有型号均支持全温区工作。

    产品特点和优势


    EL7457的显著特点包括:
    1. 高速响应:支持高达40MHz的工作频率,能够满足高频数字信号处理需求。
    2. 低阻抗输出:输出通态电阻低至3Ω,确保最小的功耗损失和高效率信号传输。
    3. 大电流驱动:每个通道可提供±2A的峰值驱动电流,适合对容性负载有较高要求的应用场景。
    4. 双电源支持:可在单电源或双电源模式下运行,输入兼容3V和5V逻辑电平。
    5. 输出控制灵活性:通过启用/禁用引脚,可以将输出设置为高阻态,提高系统可靠性。
    这些特点使EL7457成为一款优秀的高性能驱动器,尤其适用于需要高精度、高速度及强电流驱动能力的场合。

    应用案例和使用建议


    应用场景
    EL7457广泛应用于多个领域:
    - CCD驱动:用于存储和垂直方向时钟信号的高容性负载驱动。
    - 数字相机:处理复杂的同步信号。
    - ATE测试设备:作为多功能驱动器,支持不同逻辑信号的切换。
    - 超声波设备:驱动超声波换能器,提升信号质量和成像分辨率。
    使用建议
    1. 电源管理:确保良好的电源旁路设计,推荐使用4.7µF的钽电容与0.1µF的陶瓷电容并联放置于电源引脚附近,以抑制开关过程中的瞬态干扰。
    2. 负载调整:当驱动大电容负载时,考虑增加额外的旁路电容来稳定输出电压。
    3. 散热设计:对于高频率应用,应计算热功耗并选择合适的封装类型,确保器件温度低于最大允许值(125°C)。

    兼容性和支持


    EL7457完全符合RoHS标准,且支持无铅焊接工艺。Intersil公司为其提供了详尽的技术文档和可靠的客户支持服务,包括质量认证(ISO 9001)以及全面的电气特性和热性能测试。

    常见问题与解决方案


    问题1:如何防止器件过热?
    解决方法:合理选择封装类型,并通过改进散热设计(如增加散热片或优化PCB布局)来降低器件内部温度。
    问题2:为何输入电压超出规定范围?
    解决方法:检查电源配置,确认供电电压不超过额定范围(4.5V至18V)。

    总结和推荐


    综上所述,EL7457是一款功能强大、性能稳定的高速CMOS驱动器,特别适合需要高带宽、大电流和高可靠性的应用场景。其紧凑的设计、灵活的电源兼容性和出色的性价比使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要精确信号驱动的高端电子系统中。

EL7457CUZ-T7A参数

参数
驱动配置 低压侧,高压侧
栅极类型 MOSFET,N沟道,P沟道
上升时间 13.5ns
最大工作供电电压 18V
最小工作供电电压 4.5V
最大传播延迟时间 -
最大高压侧电压-自举 -
驱动数量 4
输入类型 Non-Inverting
逻辑电压 - VIL,VIH 800mV,2V
下降时间 13ns
通道类型 -
电流 - 峰值输出(灌入,拉出) 2A,2A
长*宽*高 4.9mm*3.9mm*1.4mm
通用封装 QSOP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EL7457CUZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

EL7457CUZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 栅极电源驱动器 RENESAS ELECTRONICS EL7457CUZ-T7A EL7457CUZ-T7A数据手册

EL7457CUZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 5.005 ¥ 41.4788
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 10369.7
