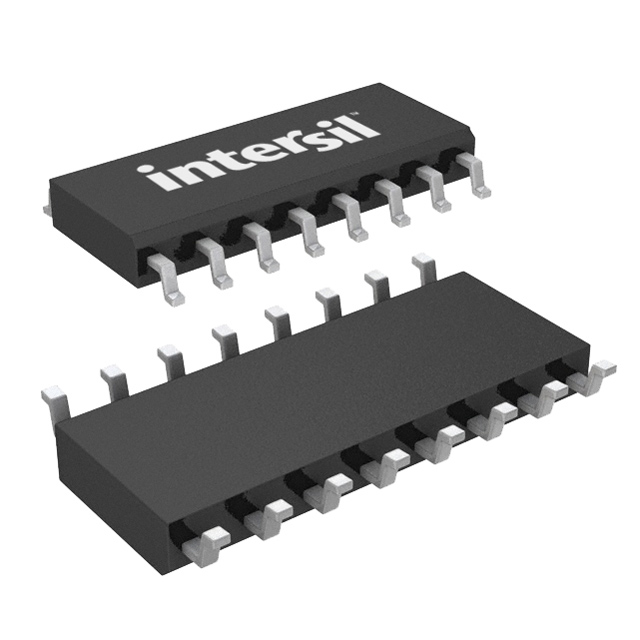

ISL83202IBZ

产品分类: 栅极电源驱动器
产品描述: Intersil 16引脚MOSFET驱动器, 15V电源, SOIC封装, 全桥
供应商型号: 2358206
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 栅极电源驱动器 ISL83202IBZ

ISL83202IBZ概述

    ISL83202 55V, 1A Peak Current H-Bridge FET Driver

    产品简介


    ISL83202是一款专为中频H桥场效应晶体管(FET)设计的驱动器,能够提供高达1A(典型值)的峰值驱动电流。这款产品主要用于中压应用中的高侧和低侧N通道MOSFET驱动。它特别适用于脉宽调制(PWM)电机控制和不间断电源系统,支持简单且灵活的桥式设计。ISL83202具备最低25纳秒的输入到输出传播延迟和0.1微秒至4.5微秒的用户可编程死区时间,适用于高达200kHz的开关频率。它集成了欠压保护和短路保护功能,确保系统的可靠运行。

    技术参数


    - 供电电压范围:-0.3V 至 16V
    - 逻辑I/O电压范围:-0.3V 至 VDD +0.3V
    - AHS, BHS端子电压范围:瞬态 -6V 至 65V
    - AHB, BHB端子电压范围:VHS, BHS -0.3V 至 VHS, BHS +VDD
    - ALO, BLO端子电压范围:VSS -0.3V 至 VDD +0.3V
    - AHO, BHO端子电压范围:VHS, BHS -0.3V 至 VHB, BHB +0.3V
    - 传播延迟:上电平转换 55ns,下电平转换 25ns
    - 开关频率:高达200kHz
    - 最大输出电流:1A(典型值)
    - 封装形式:16引脚SOIC和PDIP
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    - 独立驱动四个N通道FET:支持半桥和全桥配置。
    - 宽电压范围:高达70VDC的自举电源电压。
    - 快速响应:负载为1000pF时,上升和下降时间为15ns(典型值)。
    - 用户可编程死区时间:0.1μs至4.5μs,可根据需要调整。
    - 过电压保护和欠压保护:防止系统故障。
    - 兼容性:逻辑阈值兼容5V至15V逻辑电平。
    - 无铅且符合RoHS标准:环保设计。

    应用案例和使用建议


    ISL83202广泛应用于UPS系统、直流电机控制、全桥电源供应、开关功率放大器等领域。例如,在UPS系统中,它可以通过调节驱动电流和死区时间来确保系统的稳定运行。在电机控制系统中,通过适当的编程,可以实现精确的速度和位置控制。为了优化性能,建议根据实际应用场景合理设置死区时间和选择合适的外置组件如自举二极管和电容。

    兼容性和支持


    - 兼容性:与多种逻辑电平兼容,支持广泛的电源电压。
    - 厂商支持:Intersil公司提供全面的技术文档和支持,包括详细的安装指南和维修服务。

    常见问题与解决方案


    - Q: 死区时间设置不当会导致什么问题?
    - A: 死区时间设置不当可能会导致电源短路或驱动电流不稳定。解决方案是参照数据手册正确设置电阻值以获得所需的死区时间。
    - Q: 高温环境对产品性能有何影响?
    - A: 高温环境下,产品的传播延迟和输出电流可能受到影响。建议使用散热措施并定期检查以确保正常运行。

    总结和推荐


    ISL83202是一款高性能的H桥FET驱动器,具有卓越的性能和可靠性。它适用于多种应用场合,尤其在PWM电机控制和不间断电源系统中表现出色。尽管价格略高于其他同类产品,但考虑到其优良的性能和长期的稳定性,我们强烈推荐使用ISL83202。

ISL83202IBZ参数

参数
上升时间 9ns
最大高压侧电压-自举 70V
最大工作供电电压 15V
通道类型 -
最小工作供电电压 8.5V
电流 - 峰值输出(灌入,拉出) 1A,1A
驱动配置 全桥
下降时间 9ns
逻辑电压 - VIL,VIH 1V,2.5V
栅极类型 MOSFET,N沟道
输入类型 Non-Inverting
驱动数量 4
最大传播延迟时间 110ns
长*宽*高 10mm*4mm*1.5mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 管装

ISL83202IBZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL83202IBZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 栅极电源驱动器 RENESAS ELECTRONICS ISL83202IBZ ISL83202IBZ数据手册

ISL83202IBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.0864
10+ ¥ 22.0864
25+ ¥ 19.7894
50+ ¥ 19.7894
100+ ¥ 19.436
250+ ¥ 19.436
500+ ¥ 19.0827
1000+ ¥ 19.0827
库存: 2701
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.08
