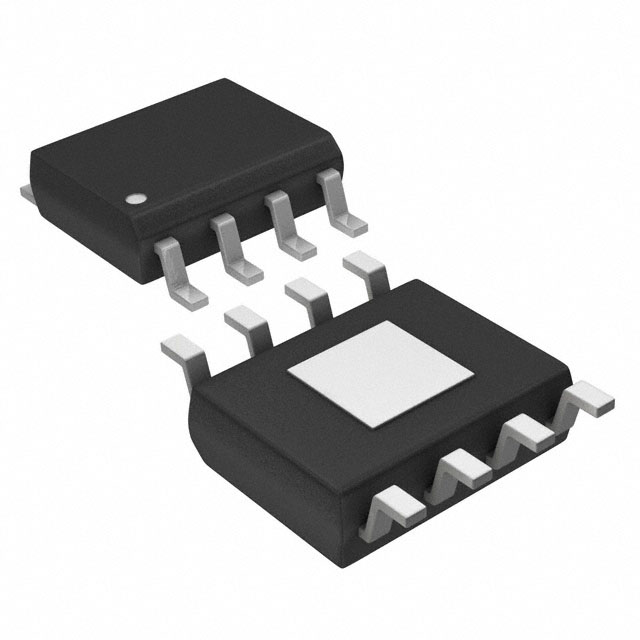

ISL89165FBEAZ-T

产品分类: 栅极电源驱动器
产品描述: 20ns 2 4.5V 25ns 16V 1.22V,2.08V Inverting,Non-Inverting MOSFET,N沟道 20ns 低压侧 6A,6A SOP 贴片安装,黏合安装
供应商型号: 968-ISL89165FBEAZ-T
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 栅极电源驱动器 ISL89165FBEAZ-T

ISL89165FBEAZ-T概述

    ISL89163, ISL89164, ISL89165 高速双通道6A功率MOSFET驱动器

    产品简介


    ISL89163、ISL89164 和 ISL89165 是一款高速、双通道、峰值电流为6A的MOSFET驱动器,具有使能输入端。这些器件广泛应用于各种电源转换和电机控制领域。它们的独特设计使其适用于同步整流(SR)驱动、开关模式电源、电机驱动、Class D放大器、不间断电源(UPS)、逆变器和脉冲变压器驱动等多种应用场合。

    技术参数


    - 输入配置:非反相和反相输入,具体取决于型号。
    - 逻辑电压:选项A支持3.3V CMOS逻辑电平,选项B支持5.0V CMOS或TTL兼容逻辑电平。
    - 绝对最大额定值:
    - VDD相对于GND的最大值为18V。
    - 输出电流范围为-0.3V到VDD+0.3V。
    - 热信息:
    - 结温范围:-40°C到+150°C。
    - 最大功耗:在自由空气中为2.27W,在铜板上为33.3W。
    - 电气规范:
    - 输出上升时间和下降时间均为20ns(负载为10nF)。
    - 输出高电平电压范围为VDD-0.1V到VDD。
    - 输出低电平电压范围为GND到GND+0.1V。

    产品特点和优势


    ISL89163、ISL89164 和 ISL89165 具有多项显著优势:
    - 双重输出:每个通道可提供高达6A的峰值电流,并且可以通过并联输出来加倍峰值驱动电流。
    - 精准阈值:逻辑输入具有精密阈值,允许使用外部RC电路产生准确而稳定的延迟时间,特别适用于死区时间控制和同步整流器应用。
    - 非常低的热阻:结温热阻θJC仅为3°C/W,有效降低发热。
    - 低频操作电流:在高频切换时仅需极小的内部偏置电流,减少损耗。
    - 非重叠输出:独立的驱动电路防止输出级中的“直通”电流,提高可靠性。

    应用案例和使用建议


    ISL89163、ISL89164 和 ISL89165 在多个领域有着广泛的应用。例如:
    - 同步整流:可以用于实现高效的直流-直流转换。
    - 开关模式电源:在电源转换器中提高效率和稳定性。
    - 电机驱动:用于驱动电机以实现高效控制。
    使用建议包括:
    - 正确连接EPAD:为了保证良好的热和电性能,EPAD必须连接到PCB的地平面。
    - 外部RC电路:利用外部RC电路产生精确的延时,提高死区时间控制的准确性。
    - 合理布线:遵循一般PCB布局指南,确保良好的信号完整性和散热性能。

    兼容性和支持


    这些器件提供了多种封装选项,包括TDFN和EPSOIC封装,分别支持3.3V和5.0V逻辑电平。厂商提供了详细的技术支持文档和在线资源,帮助用户进行选型和应用设计。此外,还提供了一些典型应用电路作为参考。

    常见问题与解决方案


    - 问题1:启动时意外触发
    - 解决方案:确认VDD已稳定超过UVLO阈值(3.3V或6.5V),确保所有逻辑输入为低电平。
    - 问题2:输出电流过高
    - 解决方案:检查输出负载是否合适,必要时使用外部限流电路限制最大输出电流。
    - 问题3:温度不稳定
    - 解决方案:检查散热设计,增加散热片或使用铜箔平面以提高散热效果。

    总结和推荐


    ISL89163、ISL89164 和 ISL89165 是高性能、高可靠性的MOSFET驱动器,具备广泛的适用性和强大的性能。在需要高效驱动MOSFET的应用中,这些器件是理想的选择。综上所述,强烈推荐使用这些产品。

ISL89165FBEAZ-T参数

参数
电流 - 峰值输出(灌入,拉出) 6A,6A
最大工作供电电压 16V
上升时间 20ns
最大高压侧电压-自举 -
驱动配置 低压侧
下降时间 20ns
输入类型 Inverting,Non-Inverting
栅极类型 MOSFET,N沟道
驱动数量 2
通道类型 -
最小工作供电电压 4.5V
逻辑电压 - VIL,VIH 1.22V,2.08V
最大传播延迟时间 25ns
4.98mm(Max)
3.99mm(Max)
1.47mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
