2SK2480-AZ

产品分类: 场效应管(MOSFET)
产品描述: 900V 4Ω
供应商型号: CSJ-ST24102246
供应商: 海外现货
标准整包数: 1

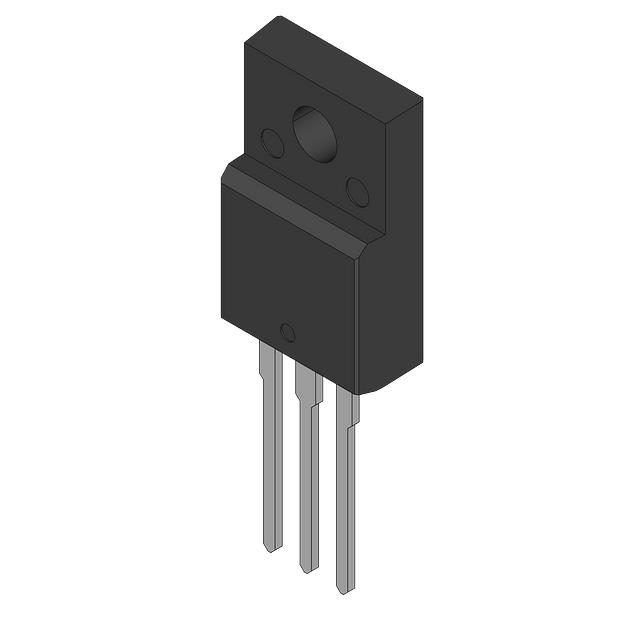

RENESAS ELECTRONICS 场效应管(MOSFET) 2SK2480-AZ

2SK2480-AZ概述

    2SK2480 N-Channel MOS Field Effect Transistor 技术手册

    1. 产品简介


    2SK2480 是一款由 Renesas Electronics 制造的 N-Channel MOS 场效应晶体管(MOSFET),特别设计用于高电压开关应用。这类晶体管广泛应用于工业设备中,例如计算机、办公设备、通信设备、音频及视频设备、家庭电器等。

    2. 技术参数


    - 绝对最大额定值:
    - 漏源电压 \( V{DSS} \): 900 V
    - 栅源电压 \( V{GSS} \): ±30 V
    - 漏极电流(直流)\( ID(DC) \): ±3.0 A
    - 漏极电流(脉冲)\( ID(pulse) \): ±12 A
    - 总功率耗散(Tc = 25°C): PT1 35 W
    - 总功率耗散(TA = 25°C): PT2 2.0 W
    - 结温 \( T{ch} \): 150 °C
    - 存储温度 \( T{stg} \): -55 至 +150 °C
    - 单脉冲雪崩电流 \( I{AS} \): 3.0 A
    - 单脉冲雪崩能量 \( E{AS} \): 37.1 mJ
    - 电气特性:
    - 漏源导通电阻 \( R{DS(on)} \): 3.2 至 4.0 Ω (VGS = 10 V, ID = 2.0 A)
    - 栅源截止电压 \( V{GS(off)} \): 2.5 至 3.5 V (VDS = 10 V, ID = 1 mA)
    - 前向转移导纳 \( |y{fs}| \): 1.0 S (VDS = 20 V, ID = 2.0 A)
    - 栅源漏电电流 \( I{GSS} \): ±100 nA (VGS = ±30 V, VDS = 0)
    - 输入电容 \( C{iss} \): 900 pF (VDS = 10 V)

    3. 产品特点和优势


    - 低导通电阻:导通电阻 \( R{DS(on)} \) 仅为 4.0 Ω (VGS = 10 V, ID = 2.0 A),确保高效的功率传输。
    - 高雪崩能力:单脉冲雪崩电流 \( I{AS} \) 达到 3.0 A,雪崩能量 \( E{AS} \) 为 37.1 mJ,使得晶体管具有出色的可靠性和耐用性。
    - 隔离式 TO-220 封装:提供优异的散热性能和抗干扰能力,适用于各种工业环境。

    4. 应用案例和使用建议


    - 应用案例:适用于各类高电压开关电路,如通信设备中的电源管理、音频和视频系统的开关控制等。
    - 使用建议:
    - 确保栅极驱动信号的正确施加,以避免栅极过压和损坏。
    - 在高负载情况下使用时,注意散热设计,确保结温不超过额定值。
    - 根据具体应用选择合适的质量等级,标准质量等级适用于大多数工业用途。

    5. 兼容性和支持


    - 兼容性:2SK2480 与现有的电源管理系统和其他高电压开关电路兼容。
    - 支持和服务:如有任何疑问或需要技术支持,可通过 [Renesas Electronics 官方网站](http://www.renesas.com) 联系销售办事处。

    6. 常见问题与解决方案


    - 问题:栅极过压导致晶体管损坏。
    - 解决方案:检查栅极驱动电路,确保栅源电压 \( V{GSS} \) 不超过 ±30 V。
    - 问题:长时间高电流工作导致过热。
    - 解决方案:增加散热片或使用散热器,确保良好的热管理。

    7. 总结和推荐


    2SK2480 MOSFET 是一款高性能的 N-Channel MOS 场效应晶体管,具备低导通电阻和高雪崩能力,适用于高电压开关应用。在严格的设计规范下,它能提供可靠的性能并适用于广泛的工业应用。我们推荐在高电压开关和电源管理电路中使用此晶体管,以实现高效、可靠的性能。

2SK2480-AZ参数

参数
Vds-漏源极击穿电压 900V
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻
FET类型 -
Vgs(th)-栅源极阈值电压 -
栅极电荷 -
通道数量 -
最大功率耗散 -
配置 -
包装方式 散装
