HVU316TRU-E

产品分类: 变容二极管
产品描述: 30V 独立式 9 贴片安装 1.7mm*1.25mm*900μm
供应商型号: CSJ-ST42217599
供应商: 海外现货
标准整包数: 1

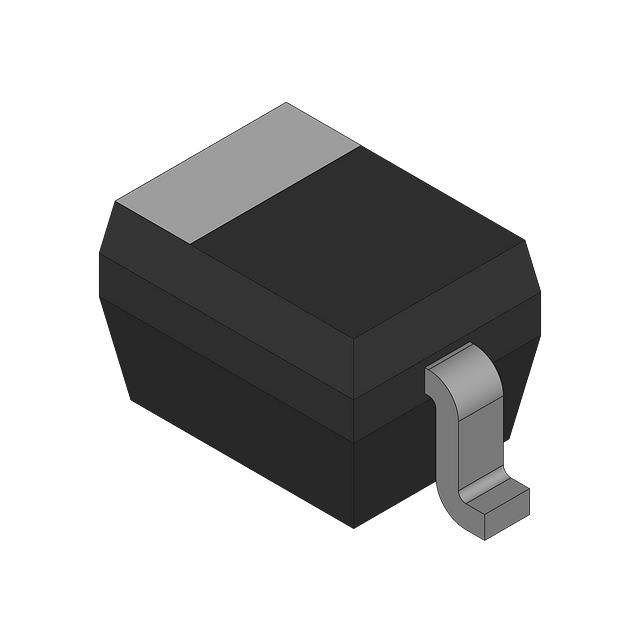

RENESAS ELECTRONICS 变容二极管 HVU316TRU-E

HVU316TRU-E概述

    HVU316 Variable Capacitance Diode 技术手册概述

    1. 产品简介


    HVU316是一款专为BS/CS调谐器设计的变容二极管(Variable Capacitance Diode)。它主要用于调节射频电路中的电容值,从而实现调谐和频率控制功能。这类电子元器件广泛应用于电视、卫星接收机、无线通信设备等领域。

    2. 技术参数


    HVU316的主要技术参数如下:
    - 反向电压(Reverse Voltage): VR = 30 V
    - 结温(Junction Temperature): Tj = 125 °C
    - 存储温度(Storage Temperature): Tstg = -55 至 +125 °C
    - 电容比(Capacitance Ratio): n = 9.0(最小值)
    - 串联电阻(Series Resistance): rs = 1.2 Ω(最大值)
    - 反向电流(Reverse Current): IR ≤ 10 μA @ VR = 30 V, Ta = 25 °C
    - 容值(Capacitance):
    - C1 = 5.16 pF ~ 7.22 pF @ VR = 1 V, f = 1 MHz
    - C25 = 0.48 pF ~ 0.76 pF @ VR = 25 V, f = 1 MHz

    3. 产品特点和优势


    - 高电容比(High Capacitance Ratio): 电容比为9.0,能够在不同的反向电压下提供显著的电容变化。
    - 低串联电阻(Low Series Resistance): 最大串联电阻仅为1.2Ω,确保了高效的能量传输和低损耗。
    - 超小型树脂封装(Ultra Small Resin Package, URP): 适合表面贴装设计,提高了设计灵活性和可靠性。

    4. 应用案例和使用建议


    - 应用案例: HVU316通常用于电视调谐器、卫星接收机和无线通信设备中,用于调节和控制频率。
    - 使用建议: 在实际应用中,确保反向电压不超过30V,以防止过压损坏。在高频应用中,应注意保持适当的散热,避免温度过高影响性能。此外,为了确保最佳的匹配精度,应尽量减少反向电压的变化范围。

    5. 兼容性和支持


    HVU316符合JEDEC标准,可与多种设备兼容。Renesas Technology Corp.提供了全面的技术支持和售后服务,确保用户能够高效利用该产品。如需更多信息或技术支持,请联系Renesas Technology Corp.授权的分销商或销售办公室。

    6. 常见问题与解决方案


    - 问题1: 反向电流过高。
    - 解决方案: 检查连接电路是否有短路,确保反向电压不超过最大额定值。

    - 问题2: 容值变化不理想。
    - 解决方案: 确保工作环境温度在规定范围内,同时检查反向电压是否稳定。

    7. 总结和推荐


    HVU316作为一款高性能的变容二极管,在BS/CS调谐器及其他相关领域具有显著的应用优势。其高电容比和低串联电阻特性使其成为同类产品中的佼佼者。结合其紧凑的设计和全面的技术支持,强烈推荐在高频调谐和控制应用中采用HVU316。

HVU316TRU-E参数

参数
Vr-反向电压 30V
二极管电容 -
不同 Vr,F 时的 Q 值 -
电容比条件 -
配置 独立式
电容比 9
长*宽*高 1.7mm*1.25mm*900μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

HVU316TRU-E厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HVU316TRU-E数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 变容二极管 RENESAS ELECTRONICS HVU316TRU-E HVU316TRU-E数据手册

HVU316TRU-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1785 ¥ 1.5119
库存: 2969
起订量: 278 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.51
