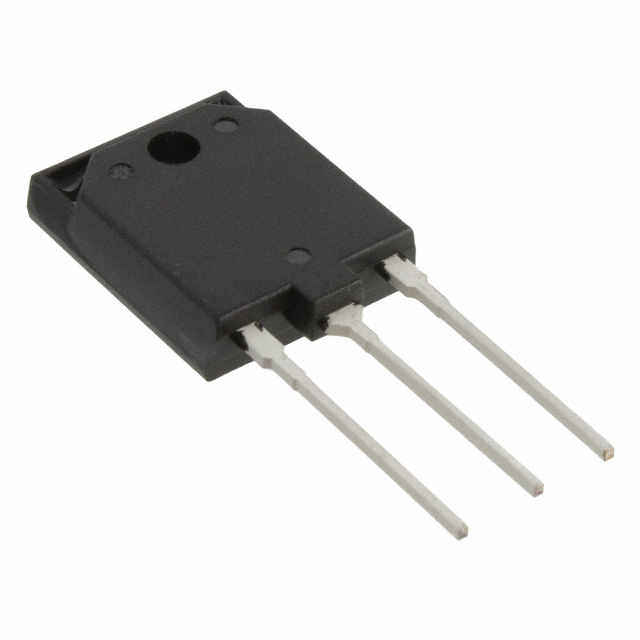

RJK6015DPM-00#T1

产品分类: 场效应管(MOSFET)
产品描述: 60W(Tc) 30V 67nC@ 10 V 1个N沟道 600V 360mΩ@ 10.5A,10V 21A 2.6nF@25V TO-3PFM 通孔安装 15.6mm*5.5mm*21.9mm
供应商型号: D-RJK6015DPM-00#T1
供应商: Future
标准整包数: 30
RENESAS ELECTRONICS 场效应管(MOSFET) RJK6015DPM-00#T1

RJK6015DPM-00#T1概述

    RJK6015DPM MOSFET 技术手册

    产品简介


    RJK6015DPM 是一款由瑞萨电子生产的高性能功率 MOSFET(金属氧化物半导体场效应晶体管)。此型号具有 600V 的最大耐压能力和 21A 的最大连续电流容量,特别适用于高速开关应用。其低导通电阻(典型值为 0.315Ω)和低漏电流使其成为多种电力转换应用的理想选择,如电机驱动、逆变器、电源管理和光伏系统。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 耐压 | 600 | V |
    | 最大连续电流 | 21 | A |
    | 最大峰值电流(脉冲) | 63 | A |
    | 漏极到源极导通电阻 | 0.315 | Ω |
    | 最大安全操作区 | 1 短脉冲,10μs | - |
    | 极限温度 | -55 到 +150 | °C |
    | 热阻 | 2.08 | °C/W |
    | 门到源极截止电压 | 3.0 至 4.5 | V |
    | 输入电容 | 2600 | pF |
    | 输出电容 | 240 | pF |
    | 反向传输电容 | 28 | pF |

    产品特点和优势


    1. 低导通电阻:0.315Ω(典型值)使得该 MOSFET 在高效率应用中表现出色。
    2. 高速开关:非常适合需要快速响应的应用场景。
    3. 高可靠性:具备优秀的高温耐受性和宽泛的工作温度范围。
    4. 低漏电流:减少了不必要的能量损耗,增加了系统的整体效率。

    应用案例和使用建议


    RJK6015DPM 可以应用于多种需要高效能、低损耗的电力转换场合,如电机驱动、UPS(不间断电源)、光伏逆变器等。为了最大限度地发挥其性能,建议:
    - 严格按照推荐电路设计进行布线。
    - 配合适当的驱动电路以确保快速开关时间。
    - 使用合适的散热片或散热器来帮助控制热耗散。

    兼容性和支持


    RJK6015DPM 具有标准化封装,易于与其他同类器件配合使用。瑞萨电子提供详尽的技术文档和支持,包括应用指南和电路设计示例,帮助用户更好地理解和利用这一产品。

    常见问题与解决方案


    1. 问题:导通电阻突然增大。
    - 解决方法:检查是否超出了最高额定工作电压和温度限制,适当调整散热措施。

    2. 问题:出现异常热耗散。
    - 解决方法:检查是否有过载情况,确保适当的冷却机制被正确实施。

    总结和推荐


    总体而言,RJK6015DPM 是一款极具性价比的高性能 MOSFET,适合于需要高效率和快速响应的应用。尽管其价格较高,但考虑到其卓越的性能和稳定性,推荐在需要高性能功率转换的环境中采用。需要注意的是,在使用前请仔细阅读技术手册,确保按照推荐条件操作,避免因不当使用而造成的损坏。

RJK6015DPM-00#T1参数

参数
Vgs-栅源极电压 30V
Rds(On)-漏源导通电阻 360mΩ@ 10.5A,10V
Id-连续漏极电流 21A
Vds-漏源极击穿电压 600V
栅极电荷 67nC@ 10 V
FET类型 1个N沟道
通道数量 -
最大功率耗散 60W(Tc)
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 2.6nF@25V
配置 -
长*宽*高 15.6mm*5.5mm*21.9mm
通用封装 TO-3PFM
安装方式 通孔安装
零件状态 在售
包装方式 管装

RJK6015DPM-00#T1厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

RJK6015DPM-00#T1数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 场效应管(MOSFET) RENESAS ELECTRONICS RJK6015DPM-00#T1 RJK6015DPM-00#T1数据手册

RJK6015DPM-00#T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
