首页  >  产品百科  >  NP50P03YDG -E1-AY

NP50P03YDG -E1-AY

产品分类: 场效应管(MOSFET)
产品描述: 1W(Ta),102W(Tc) 20V 2.5V@ 250µA 96nC@ 10 V 1个P沟道 30V 8.4mΩ@ 25A,10V 50A 3.5nF@25V HSON-8 贴片安装
供应商型号:
供应商:
标准整包数: 0

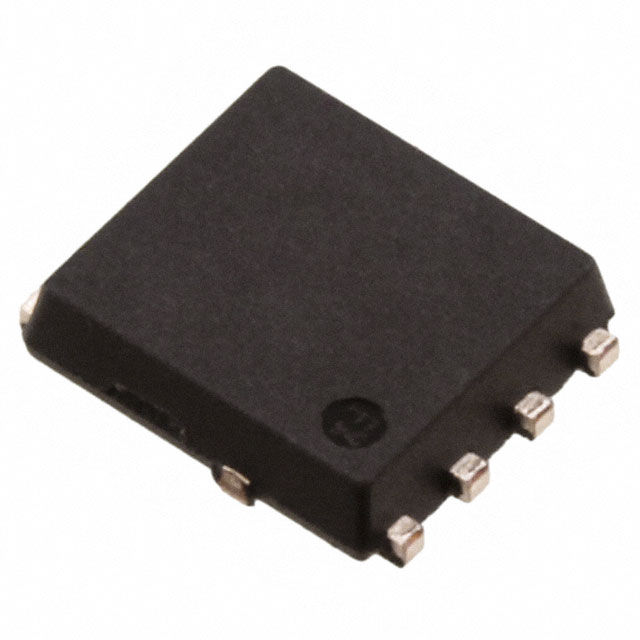

RENESAS ELECTRONICS 场效应管(MOSFET) NP50P03YDG -E1-AY

NP50P03YDG -E1-AY概述

    NP50P03YDG MOS FIELD EFFECT TRANSISTOR 技术手册

    1. 产品简介


    NP50P03YDG 是一款P沟道MOS场效应晶体管,专门设计用于高电流开关应用。这款产品在汽车及其他工业应用中表现出色,具有紧凑的小型封装,符合AEC-Q101标准。

    2. 技术参数


    以下是根据手册中提取的技术规格和性能参数:
    - 额定电压(VDSS):最大值为-30 V
    - 栅源电压(VGSS):最大值为-20 V
    - 连续漏极电流(ID(DC)):最大值为-50 A
    - 脉冲漏极电流(ID(pulse)):最大值为-200 A
    - 总功率耗散(PT1):最大值为102 W
    - 热阻(Rth(ch-A)):通道到环境的热阻为150°C/W
    - 雪崩能量(EAS):最大值为58 mJ
    - 零栅压漏极电流(IDSS):最大值为-1 μA
    - 输入电容(Ciss):典型值为2300 pF
    - 反向传输电容(Crss):典型值为320 pF
    - 上升时间(tr):最大值为16 ns
    - 关断延迟时间(td(off)):最大值为470 ns
    - 体二极管正向电压(VF(S-D)):典型值为1.0 V

    3. 产品特点和优势


    - 低导通电阻:最小值为6.7 mΩ,有助于减少功率损耗。
    - 小尺寸封装:8引脚HSON封装,适用于空间受限的应用。
    - AEC-Q101认证:适用于汽车和其他工业应用,具有较高的可靠性和质量保证。
    - 优良的热管理能力:热阻较低,有利于长期稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 汽车系统:如发动机控制单元(ECU)中的开关电路。
    - 工业自动化:如伺服驱动器和电机控制系统中的开关转换。
    使用建议:
    - 在高电流应用中,确保散热设计足够好以防止过热。
    - 使用高精度测量仪器来验证参数,确保实际应用中的性能符合预期。

    5. 兼容性和支持


    - 兼容性:可与其他采用相同封装的元器件互换使用。
    - 支持:由制造商提供详细的技术支持和售后维护服务。

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:请参照手册中的安装指南,确保正确接地并避免静电放电损坏。

    - 问题2:出现不稳定现象怎么办?
    - 解决方案:检查负载是否在额定范围内,确保电源电压稳定,并检查是否存在外部干扰。

    7. 总结和推荐


    综合评估:
    NP50P03YDG MOS FET在设计上注重高电流处理能力和可靠性,特别适合于需要频繁开关操作的工业和汽车应用。其低导通电阻、优秀的热管理能力和AEC-Q101认证使其在市场上具有很强的竞争力。
    推荐:
    鉴于其出色的性能和广泛的适用范围,我们强烈推荐这款产品给那些寻求高性能MOS FET的工程师和制造商。

NP50P03YDG -E1-AY参数

参数
FET类型 1个P沟道
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
最大功率耗散 1W(Ta),102W(Tc)
配置 -
Id-连续漏极电流 50A
Ciss-不同 Vds 时的输入最大电容 3.5nF@25V
Vgs-栅源极电压 20V
通道数量 -
Vds-漏源极击穿电压 30V
栅极电荷 96nC@ 10 V
Rds(On)-漏源导通电阻 8.4mΩ@ 25A,10V
通用封装 HSON-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NP50P03YDG -E1-AY厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

NP50P03YDG -E1-AY数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 场效应管(MOSFET) RENESAS ELECTRONICS NP50P03YDG -E1-AY NP50P03YDG -E1-AY数据手册

NP50P03YDG -E1-AY封装设计

查看详情并下载
Symbol
Footprint
3D Model
