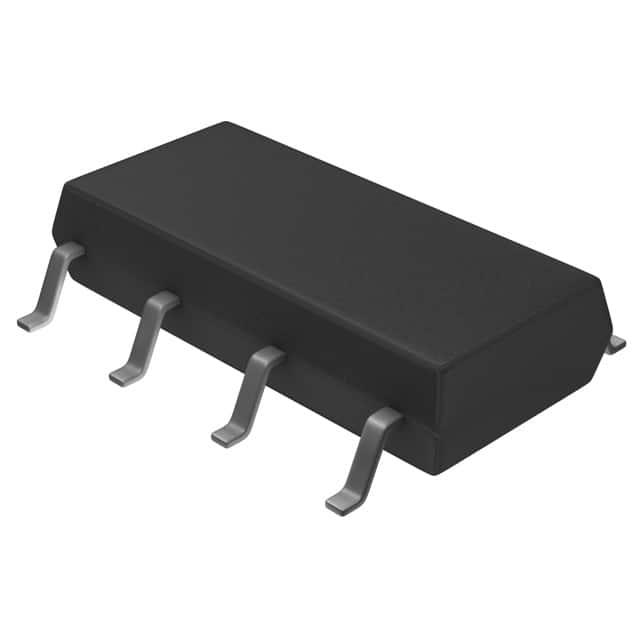

HAT2038R-EL-E

产品分类: 场效应管(MOSFET)
产品描述: 3KW 20V 2.2V@1mA 2个N沟道 60V 58mΩ@ 3A,10V 5A 520pF@10V SOP-8 贴片安装 4.9mm(长度)*3.95mm(宽度)
供应商型号: CSJ-ST30502890
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 场效应管(MOSFET) HAT2038R-EL-E

HAT2038R-EL-E概述


    产品简介


    HAT2038R, HAT2038RJ 硅N通道功率MOS场效应晶体管
    HAT2038R 和 HAT2038RJ 是一款硅N通道功率MOS场效应晶体管(MOSFET),专为高效率的电力开关设计。它们特别适用于汽车应用(型号后缀带有“J”的版本)。这些器件具有低导通电阻和耐受4V栅极驱动的特点,能够实现高密度安装。

    技术参数


    - 额定电压:VDSS = 60V
    - 栅源电压:VGSS = ±20V
    - 最大漏极电流:ID = 5A
    - 脉冲漏极电流:ID(pulse) = 40A
    - 反向恢复电流:IDR = 5A
    - 雪崩能量:EAR = 2.14mJ
    - 耗散功率:Pch = 2W(1驱动操作), 3W(2驱动操作)
    - 热阻:Tch = 150°C
    - 存储温度:Tstg = -55°C至+150°C
    - 零栅压漏极电流:IDSS ≤ 10μA(HAT2038RJ)
    - 导通电阻:RDS(on) ≤ 0.058Ω(VGS = 10V时),RDS(on) ≤ 0.084Ω(VGS = 4V时)

    产品特点和优势


    HAT2038R 和 HAT2038RJ 的独特功能包括:
    - 低导通电阻:这使得器件能够在高效率下运行,减少功耗和热量产生。
    - 耐受4V栅极驱动:使得器件能够直接与微控制器和其他常见的低压信号源连接。
    - 高密度安装:适用于空间受限的应用,如汽车电子设备。
    - 适用于汽车应用:确保在恶劣环境下也能稳定工作。

    应用案例和使用建议


    应用场景:
    - 汽车电子系统:发动机管理系统、车身控制系统、电池管理系统。
    - 工业控制设备:电机驱动、电源转换装置。
    - 通信设备:开关电源、无线通信设备。
    使用建议:
    - 为了保证最佳性能,使用玻璃环氧板(FR4 40 × 40 × 1.6 mm)作为PCB基材。
    - 在脉冲驱动模式下,保持脉宽PW ≤ 10 μs且占空比≤1%。
    - 避免超过规定的最大额定值,特别是在热辐射和供电电压范围方面。

    兼容性和支持


    - 兼容性:HAT2038R 和 HAT2038RJ 适合与各种标准电气接口和电路板配合使用。
    - 支持:Renesas提供全面的技术支持,包括产品选型指南、应用笔记和售后服务。客户可以通过官方网站或销售办事处获取更多信息和技术支持。

    常见问题与解决方案


    1. 问题:导通电阻过高。
    解决方案:检查是否超过了最大额定值,确认电路设计正确。

    2. 问题:发热严重。
    解决方案:确保良好的散热措施,可以使用散热片或者风扇进行冷却。

    3. 问题:栅极电压不足。
    解决方案:检查驱动电路,确保提供足够的栅极电压(至少4V)。

    总结和推荐


    综合评估:
    - 主要优点:HAT2038R 和 HAT2038RJ 提供低导通电阻和高可靠性的特点,非常适合用于需要高效率和紧凑尺寸的应用。
    - 适用场景:特别推荐用于汽车电子、工业自动化和通信设备领域。

    结论:
    鉴于其卓越的性能和广泛应用的潜力,强烈推荐HAT2038R 和 HAT2038RJ作为关键电力开关组件。

HAT2038R-EL-E参数

参数
栅极电荷 -
Vgs(th)-栅源极阈值电压 2.2V@1mA
通道数量 -
配置 -
Id-连续漏极电流 5A
FET类型 2个N沟道
Rds(On)-漏源导通电阻 58mΩ@ 3A,10V
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 60V
Ciss-不同 Vds 时的输入最大电容 520pF@10V
最大功率耗散 3KW
长*宽*高 4.9mm(长度)*3.95mm(宽度)
通用封装 SOP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HAT2038R-EL-E厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HAT2038R-EL-E数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 场效应管(MOSFET) RENESAS ELECTRONICS HAT2038R-EL-E HAT2038R-EL-E数据手册

HAT2038R-EL-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3335 ¥ 11.2947
库存: 130
起订量: 38 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.29
