ISL6622AIRZ-T

产品分类: 栅极电源驱动器
产品描述: 26ns 2 6.8V 20ns 13.2V Non-Inverting MOSFET,N沟道 18ns 半桥 1.25A,2A DFN-EP-10 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号:
供应商:
标准整包数: 0

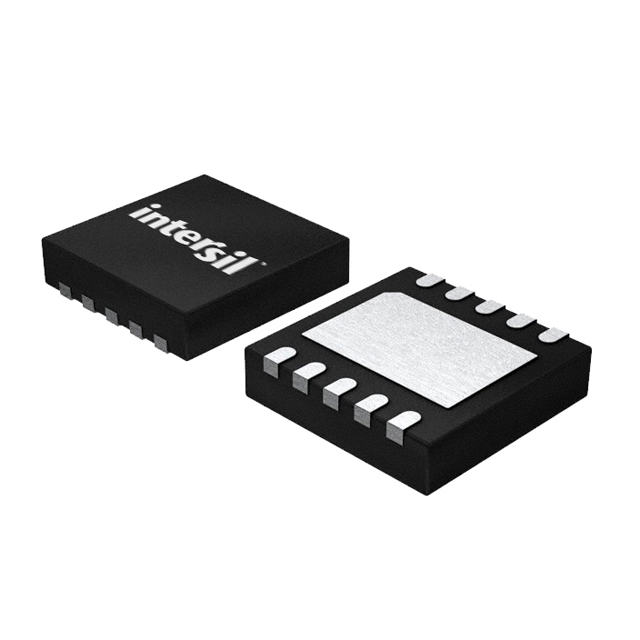

RENESAS ELECTRONICS 栅极电源驱动器 ISL6622AIRZ-T

ISL6622AIRZ-T概述

    ISL6622A Synchronous Rectified Buck MOSFET Drivers

    1. 产品简介


    ISL6622A 是一款高频率MOSFET驱动器,专为同步整流降压转换器拓扑中的上拉和下拉功率N-通道MOSFET驱动而设计。它与Intersil VR11.1控制器结合使用时,可以形成一个完整的高级微处理器核心电压调节解决方案。该驱动器具备先进的脉宽调制(PWM)协议,可支持PSI模式、二极管模拟操作及三态操作。

    2. 技术参数


    - 输入电压范围:VCC, UVCC, LVCC 在 4.75V 到 13.2V 范围内。
    - 供电电压范围:VCC 6.8V 至 13.2V;UVCC 和 LVCC 4.75V 至 13.2V。
    - 最大开关频率:高达 300kHz。
    - 内部电荷泵升压二极管耐压:36V。
    - 输出电流能力:最高 3A 沉没电流。
    - 传播延迟:上拉和下拉门极的上升和下降时间分别为 26ns 和 18ns。
    - 死区时间控制:具有自适应零穿通保护,防止同时导通上下MOSFET,最小化死区时间。
    - 预POR过压保护:VCC低于其POR阈值时提供过压保护,防止启动和关机时的瞬变问题。

    3. 产品特点和优势


    - 双MOSFET驱动:适合同步整流桥。
    - 增强轻载效率:通过二极管仿真操作在轻载条件下提高效率。
    - 自适应零穿通保护:防止同时导通上下MOSFET,减少死区时间。
    - 高效开关频率:支持高达300kHz的高频开关。
    - 扩展底部铜垫:增加散热面积,提升散热效果。
    - 无铅且符合RoHS标准:环保安全。

    4. 应用案例和使用建议


    ISL6622A 广泛应用于高效率电压调节器、先进微处理器的核心调节器和高频高效电压调节模块(VRM 和 VRD)。在实际应用中,设计者可以根据具体需求选择合适的封装类型,以获得最佳性能。例如,在设计多相电源系统时,ISL6622A 可以实现高效稳定的PWM信号管理,以确保负载端的电压稳定性和可靠性。

    5. 兼容性和支持


    ISL6622A 可与Intersil VR11.1控制器无缝配合,实现高效的电压调节功能。厂商提供了详细的技术手册和相关文献支持,帮助用户进行设计和调试。此外,产品手册还列出了常见的故障及其解决方案,便于用户在遇到问题时快速找到解决方案。

    6. 常见问题与解决方案


    - 问题:启动时无法正常工作。
    - 解决方案:检查 VCC 是否在推荐的工作范围内(6.8V 至 13.2V),并确认是否有外部电源连接。
    - 问题:过压保护失效。
    - 解决方案:检查 VCC 是否低于 POR 阈值,确认是否有合适的外部电容器连接。
    - 问题:效率低下。
    - 解决方案:优化电路设计,确保门极驱动电压在推荐范围内,并合理配置LC滤波器。

    7. 总结和推荐


    综上所述,ISL6622A 以其卓越的性能、广泛的适用范围和优秀的兼容性成为高性能电源系统的理想选择。它在提高系统效率和稳定性方面表现出色,特别适用于需要高效率、高可靠性的场合。因此,我们强烈推荐在高效率电源系统的设计中使用 ISL6622A。

ISL6622AIRZ-T参数

参数
上升时间 26ns
最大高压侧电压-自举 36V
最小工作供电电压 6.8V
最大工作供电电压 13.2V
栅极类型 MOSFET,N沟道
输入类型 Non-Inverting
逻辑电压 - VIL,VIH -
下降时间 18ns
最大传播延迟时间 20ns
电流 - 峰值输出(灌入,拉出) 1.25A,2A
驱动配置 半桥
驱动数量 2
通道类型 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-EP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ISL6622AIRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6622AIRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 栅极电源驱动器 RENESAS ELECTRONICS ISL6622AIRZ-T ISL6622AIRZ-T数据手册

ISL6622AIRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
