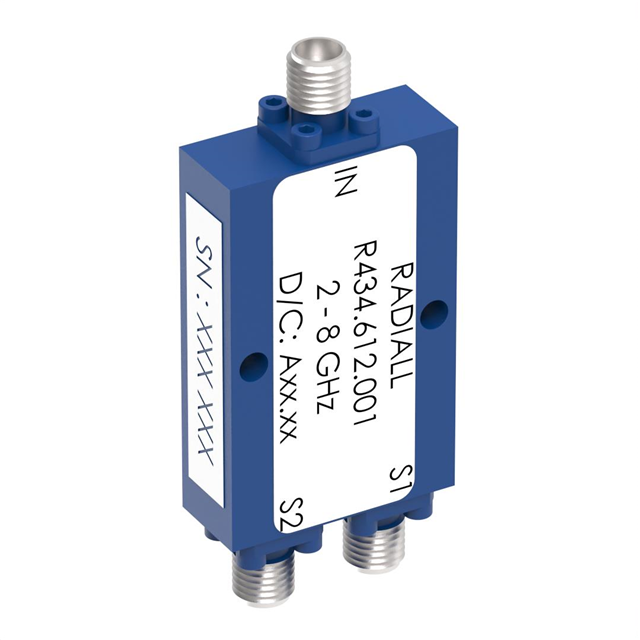

R434612001

产品分类: 无线收发芯片
厂牌: RADIALL
产品描述: Radiall 功分器, SMA接口, 3插头, 50Ω, 2 → 8GHz
供应商型号: 1792550
供应商: 欧时
标准整包数: 1
RADIALL 无线收发芯片 R434612001

R434612001概述


    产品简介


    本文将详细介绍一款2路功率分配器——R434612001。这款电子元器件主要用于高频信号处理,其工作频率范围为2至8GHz。它广泛应用于无线通信、雷达系统及各类射频设备中,特别是在需要将一个输入信号分成两个相等(或预设比例)的输出信号的应用场景中。

    技术参数


    该款2路功率分配器的主要技术规格如下:
    - 电气特性:
    - 频率范围:2至8GHz
    - 输入端口:2个
    - 相位:0°
    - 电压驻波比(VSWR):输入/输出均小于1.4
    - 阻抗:50欧姆
    - 插入损耗:最大0.4dB
    - 隔离度:最小20dB
    - 幅度平衡:±0.3dB
    - 相位平衡:±4°
    - 平均功率:
    - 负载VSWR<1.2:30W
    - 负载VSWR无穷大:1W
    - 机械特性:
    - 连接器类型:SMA阴型
    - 外壳材料:铝合金
    - 表面处理:蓝色油漆涂层
    - 环境特性:
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C

    产品特点和优势


    这款2路功率分配器具有以下显著特点和优势:
    - 宽频率范围:能够覆盖2至8GHz的宽泛频率范围,适用于多种高频信号应用。
    - 高隔离度:隔离度高达20dB,有效减少干扰。
    - 高精度:幅度平衡为±0.3dB,相位平衡为±4°,确保信号的准确分割。
    - 强适应性:可在极端环境下工作,满足各种复杂应用需求。

    应用案例和使用建议


    该功率分配器常用于无线通信基站、雷达系统、卫星通信设备等场合。在设计时,建议关注以下几个方面以获得最佳性能:
    - 环境适应性:选择合适的安装位置,确保工作环境在规定的温度范围内。
    - 负载匹配:保持输出端负载VSWR<1.2,以最大化信号传输效率。
    - 信号稳定性:确保所有连接器接触良好,避免信号衰减。

    兼容性和支持


    该功率分配器采用标准SMA连接器,易于与其他设备或模块进行物理连接。此外,制造商提供了详尽的技术支持和售后服务,确保用户能快速解决遇到的问题。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:插入损耗过大。
    - 解决方案:检查连接器是否紧固,确认负载阻抗是否匹配。

    - 问题:信号隔离度不足。
    - 解决方案:确认电源供应稳定,确保电路板上的地线连接良好。

    总结和推荐


    综合上述信息,R434612001是一款具备高性能、高可靠性的2路功率分配器。其在宽频段内的出色表现和优良的环境适应能力使其成为高频信号处理领域的理想选择。对于那些追求高性能和高可靠性的项目,强烈推荐使用此款功率分配器。

R434612001参数

参数
射频系列/标准 SMA
接收机数量 -
最小工作供电电压 -
接收电流 -
调制方式 -
传输电流 -
最大数据速率 -
支持协议 -
典型供电电流 -
典型灵敏度 -
最大工作频率 8GHz
接口类型 SMA
最大工作供电电压 -
发送机数量 -
最小工作频率 2GHz
典型输出功率 -
模块/芯片分类 -
长*宽*高 40.6mm*25.4mm*10mm
通用封装 SMA(DO-214AC)
安装方式 贴片安装
包装方式 散装

R434612001厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R434612001数据手册

厂牌 PDF简要描述 下载
RADIALL 无线收发芯片 RADIALL R434612001 R434612001数据手册

R434612001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1576.2107 ¥ 13318.9808
5+ $ 1528.9279 ¥ 12919.4408
10+ $ 1481.6412 ¥ 12519.8684
25+ $ 1450.1202 ¥ 12253.5158
50+ $ 1418.5966 ¥ 11987.1414
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13318.98
