W3214

产品分类: 无线收发芯片
厂牌: PULSE ELECTRONICS
产品描述: General ISM 863MHz 873MHz 焊接安装,贴片安装 5mm(高度)
供应商型号: 4134349
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 无线收发芯片 W3214

W3214概述

    # 高品质陶瓷表面贴装环形天线:W3214 868MHz芯片天线技术手册

    产品简介

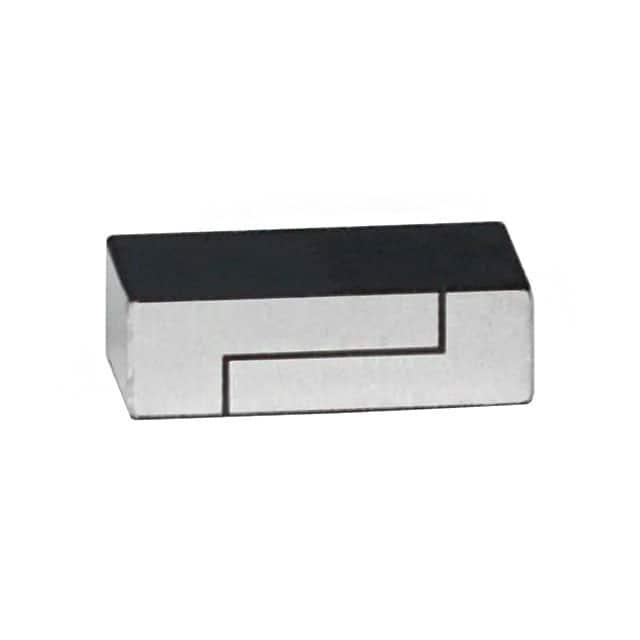

    W3214是一款适用于868MHz频段的陶瓷表面贴装(SMD)环形天线,属于脉冲电子(Pulse Electronics)的芯片天线系列。这款天线设计用于地面上的使用场景,其频率范围为863至873MHz,具有广泛的应用前景,尤其是在物联网(IoT)设备、传感器监测和工业自动化等领域。

    技术参数


    以下是关于W3214陶瓷环形天线的关键技术参数和规格:
    - 频率范围:863-873 MHz
    - 尺寸:10 x 3.2 x 5mm
    - 全金属底座:底座下部全金属覆盖
    - 峰值增益:1 dBi
    - 峰值效率:55%
    - 标称阻抗:50 Ω
    - 输入功率:5 W
    - 封装等级:MSL 3
    - 材料:陶瓷基底镀银
    - 电气规格:
    - 全长:10 x 3.2 x 5 mm
    - 重量:0.73g
    - 馈电端口/接地端口:两个1.5 x 2.75 mm
    - 机械规格:
    - 底层为实心地平面
    - 中间层和顶层地面需要开窗,窗口尺寸为10.8 x 8.25 mm
    - 环境规格:
    - 工作温度:-40~+85°C
    - 存储温度:-40~+85°C
    - RoHS合规

    产品特点和优势


    W3214 868MHz陶瓷表面贴装环形天线拥有以下独特的功能和优势:
    - 高精度制造:采用高精度陶瓷材料,确保天线的稳定性和一致性。
    - 高性能:峰值增益达到1 dBi,效率达到55%,表现出色的通信能力。
    - 环境适应性强:能够承受极端的工作和存储温度条件,适用于各种严苛环境。
    - 简单易用:安装简便,只需连接两个馈电/接地端口即可使用。

    应用案例和使用建议


    应用案例
    W3214天线特别适合应用于868MHz ISM频段的无线通讯系统,例如:
    - 智能物联网设备:利用其稳定的通信能力和低功耗特性。
    - 传感器网络:如环境监控系统、工厂自动化系统等,利用其广泛的覆盖范围。
    - 工业自动化:用于设备间的远程通信和监测。
    使用建议
    为了获得最佳的使用效果,请遵循以下建议:
    - 确保底层为实心地平面,并在中间层和顶层清除相应的接地区域。
    - 连接馈电端口和接地端口时,注意对准并确保良好的接触。
    - 在PCB布局设计时,按照建议的天线焊盘尺寸进行布设。

    兼容性和支持


    W3214天线与其产品系列中其他组件保持高度兼容,可以无缝集成到各类电子系统中。脉冲电子提供全面的技术支持和维护服务,以确保客户在整个使用过程中得到满意的帮助和支持。

    常见问题与解决方案


    常见问题
    1. 天线无法正常工作:检查是否有正确的馈电/接地端口连接。
    2. 信号弱:确保周围没有明显的电磁干扰,并根据需要优化PCB布局。
    解决方案
    1. 重新检查端口连接:确保馈电端口和接地端口正确无误地连接。
    2. 优化PCB布局:适当增加馈电线的长度,调整周围的走线以减少噪声干扰。

    总结和推荐


    W3214 868MHz陶瓷表面贴装环形天线凭借其高精度制造、高性能、环境适应性强等特点,在众多应用中表现出色。我们强烈推荐这款天线给那些寻求高效、可靠无线通信解决方案的客户。无论是工业自动化还是智能物联网设备,它都是一个理想的选择。

W3214参数

参数
典型供电电流 -
典型输出功率 -
最小工作供电电压 -
传输电流 -
最大数据速率 -
接口类型 -
模块/芯片分类 -
射频系列/标准 General ISM
支持协议 -
接收机数量 -
最大工作频率 873MHz
接收电流 -
发送机数量 -
调制方式 -
典型灵敏度 -
最小工作频率 863MHz
最大工作供电电压 -
长*宽*高 5mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装
