W3415

产品分类: 无线收发芯片
厂牌: PULSE ELECTRONICS
产品描述: Cellular 617MHz,1.4GHz,1.71GHz,3.4GHz,4.9GHz 960MHz,1.7GHz,2.69GHz,3.9GHz,6GHz 焊接安装,贴片安装 3mm(高度)
供应商型号: 4218568
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 无线收发芯片 W3415

W3415概述

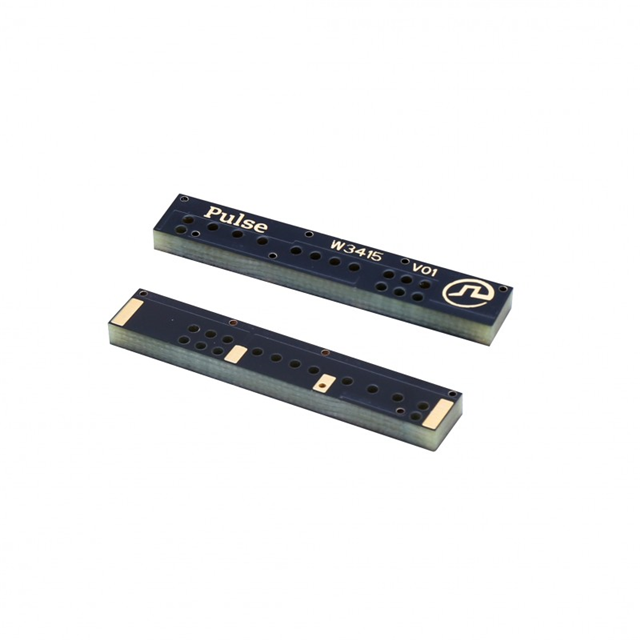

    617-6000MHz SMD 4G/5G IoT 天线产品介绍

    产品简介


    本产品为型号W3415的617-6000MHz表面贴装(SMD)4G/5G物联网天线。它属于复合型SMD天线系列,具有广泛的频段覆盖范围,适用于各类需要高性能紧凑型内部天线的应用。产品特别适合于需要同时处理4G和5G通信需求的设备,如物联网设备、智能手机和平板电脑等。

    技术参数


    - 频率范围: 617-960 MHz / 1430-6000 MHz
    - 阻抗: 50 Ω
    - 回波损耗: <-4 dB
    - 辐射模式: 全向
    - 增益:
    - 617~960 MHz: -1 至 1 dBi
    - 1430~6000 MHz: 1 至 7 dBi
    - 效率:
    - 617~960 MHz: ≥40%
    - 1430~6000 MHz: ≥45%
    - 功率承受能力: 2 W
    - 尺寸: 40 mm (长) × 7 mm (宽) × 3 mm (厚)
    - 重量: 1.65 g
    - 安装方式: 表面贴装
    - 级别: MSL-3 (湿度敏感等级)
    - 操作温度: -40 °C 至 +85 °C
    - 存储温度: -40 °C 至 +85 °C
    - 环保标准: RoHS 合规

    产品特点和优势


    - 宽带覆盖: 覆盖所有6 GHz以下的4G和5G频段,适用于多种通信需求。
    - 高性能: 在高频段(1430-6000 MHz)表现出较高的增益和效率,达到1至7 dBi。
    - 高集成度: 紧凑的设计使其非常适合于紧凑型设备,如IoT设备和智能手机。
    - SMT兼容性: 采用表面贴装技术,便于自动装配和批量生产。
    - 可靠性: 符合MSL-3标准,可在较高湿度环境下长时间存放。
    - 环境适应性强: 广泛的工作和存储温度范围使其适应多种严苛环境。

    应用案例和使用建议


    - 适用设备: 主要应用于4G/5G物联网设备、智能家居系统、智慧城市设施等。
    - 使用建议: 为了获得最佳性能,建议将天线尽可能靠近设备的金属部分。同时,可以根据具体应用场景选择合适的匹配组件来调整阻抗,以确保天线在实际应用中的最佳表现。
    - 优化方案: 通过测试不同的PCB长度和匹配组件,可以优化天线的整体性能。

    兼容性和支持


    - 兼容性: 该天线可广泛应用于各种设备和电路板设计,但需根据具体设备的需求进行适当的匹配和调试。
    - 支持服务: Pulse Electronics提供全面的技术支持和售后保障,包括详细的使用手册和技术文档。客户可通过官方联系方式获得专业的技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 天线信号不稳定
    - 解决方案: 检查PCB布局,确保天线与射频线路正确连接。如有必要,调整匹配组件以优化阻抗匹配。
    2. 问题: 天线增益不足
    - 解决方案: 检查天线安装位置,避免将其置于金属屏蔽区域。同时,确保设备外壳和内部结构不会干扰天线的有效辐射范围。
    3. 问题: 天线温度异常
    - 解决方案: 检查设备工作环境,确保工作和存储温度在规定的范围内。如果超出范围,考虑采取相应的散热措施。

    总结和推荐


    该型号W3415的617-6000MHz SMD 4G/5G IoT天线具备优良的性能和高度的集成度,适合用于各种对4G和5G通信需求较高的设备。其在频带覆盖、增益、效率等方面表现出色,且具有良好的环境适应性和可靠的长期稳定性。综合以上优点,强烈推荐该产品用于各类物联网和移动通信相关设备的设计与开发。
