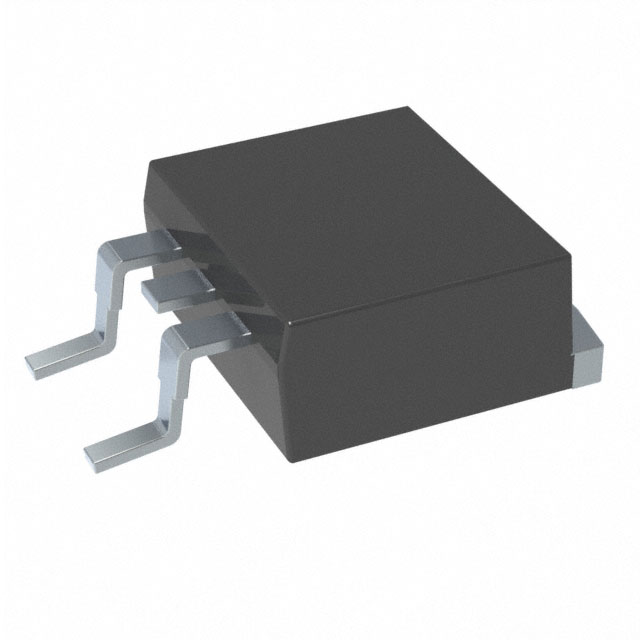

PJMB210N65EC_R2_00601

产品分类: 场效应管(MOSFET)
厂牌: PANJIT/台湾强茂
产品描述: 150W(Tc) 4V@ 250µA 34nC@ 10 V 1个N沟道 650V 210mΩ@ 9.5A,10V 1.412nF@400V TO-263 贴片安装
供应商型号: AV-S-PJTPJMB210N65ECR!A
供应商: Avnet
标准整包数: 800
PANJIT/台湾强茂 场效应管(MOSFET) PJMB210N65EC_R2_00601

PJMB210N65EC_R2_00601概述

    # PJMB210N65EC-650V N-Channel Super Junction MOSFET 技术手册

    产品简介


    PJMB210N65EC 是一款由Panjit International Inc.生产的650V N沟道超结MOSFET。该器件采用TO-263封装形式,具有极低的导通电阻(RDS(ON))和高开关速度等显著特点。它适用于功率因数校正(PFC)、电视电源、计算机电源、快速充电器、适配器和不间断电源(UPS)等领域。

    技术参数


    以下是PJMB210N65EC的关键技术参数:
    - 最大漏源电压 (VDS):700V
    - 连续漏电流 (ID):在25°C时为19A,在100°C时为11.2A
    - 脉冲漏电流 (IDM):42A
    - 单脉冲雪崩能量 (EAS):420mJ
    - 功率耗散 (PD):在25°C时为150W,在100°C时为60W
    - 热阻 (Junction-to-Ambient):62.5°C/W
    - 阈值电压 (VGS(th)):2V~4V
    - 栅漏电荷 (Qgd):最大13.5nC
    - 输入电容 (Ciss):1412pF
    - 有效输出电容 (Co(er)):64pF

    产品特点和优势


    PJMB210N65EC具有以下独特功能和优势:
    - 低RDS(ON):在VGS@10V下,最大RDS(ON)仅为210mΩ,使得功耗更低,效率更高。
    - 高速开关性能:适合高频工作环境,提升系统整体性能。
    - 100%雪崩测试:确保在极端条件下器件的可靠性。
    - 环保设计:无铅符合欧盟RoHS标准,绿模化合物符合IEC 61249标准。

    应用案例和使用建议


    PJMB210N65EC广泛应用于各类电源转换设备中,例如:
    - 电视电源:适用于家庭及商用显示设备中的电源管理系统。
    - 计算机电源:高效稳定的电力转换,保障高性能计算的需求。
    - 快速充电器:快充技术的核心部件,提升充电效率和用户体验。
    使用建议:
    - 在设计电路时需考虑其工作温度范围,确保散热设计合理。
    - 选择适当的栅极驱动电阻以降低开关损耗。

    兼容性和支持


    PJMB210N65EC与同类产品具有良好的兼容性,可以方便地替换现有设计中的其他品牌型号。厂商提供详尽的技术支持文档,并在必要时提供技术支持服务。

    常见问题与解决方案


    问题1:在高温环境下,RDS(ON)增加导致发热严重。
    解决方案:
    - 优化散热设计,例如使用更好的散热片或散热风扇来提高散热效果。
    - 减少负载电流以降低发热。
    问题2:在脉冲条件下,器件电流超出额定值。
    解决方案:
    - 确保电路设计符合器件的最大电流限制,并适当降低脉冲宽度。
    - 使用合适的保护电路,如过流保护。

    总结和推荐


    综上所述,PJMB210N65EC是一款具有高性能和高可靠性的650V N沟道超结MOSFET,非常适合各种高功率密度的应用场合。其出色的电气特性和紧凑的设计使其成为市场上非常有竞争力的产品。强烈推荐在需要高效率和稳定性的电源转换设计中使用该产品。

PJMB210N65EC_R2_00601参数

参数
栅极电荷 34nC@ 10 V
Vds-漏源极击穿电压 650V
配置 -
Id-连续漏极电流 -
通道数量 -
Vgs(th)-栅源极阈值电压 4V@ 250µA
Rds(On)-漏源导通电阻 210mΩ@ 9.5A,10V
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 1.412nF@400V
最大功率耗散 150W(Tc)
Vgs-栅源极电压 -
通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PJMB210N65EC_R2_00601数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 场效应管(MOSFET) PANJIT/台湾强茂 PJMB210N65EC_R2_00601 PJMB210N65EC_R2_00601数据手册

PJMB210N65EC_R2_00601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.7768 ¥ 6.8748
2400+ $ 0.7699 ¥ 6.8134
库存: 3200
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 5499.84
直接购买
加入购物车
