UP0487C00L

产品分类: 场效应管(MOSFET)
厂牌: PANASONIC
产品描述: 1.3V@ 50µA 2个N沟道 20V 4Ω@ 10mA,4V 100mA 10pF@3V 贴片安装
供应商型号: UP0487C00LTR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 场效应管(MOSFET) UP0487C00L

UP0487C00L概述

    硅N沟道MOSFET——复合晶体管UP0487C

    产品简介


    硅N沟道MOSFET是一种专为开关电路设计的高性能电子元器件。作为一款复合晶体管,它包含两个独立的元素封装在一个外壳中,采用SSMini型封装,具有减少安装面积和降低装配成本的优势。该器件特别适用于需要高精度、高可靠性的电子系统中,例如通信设备、测量仪器和家用电器等。

    技术参数


    | 参数 | 符号 | 最小值(Typ) | 最大值(单位) |
    ||
    | 漏源击穿电压 | VDSS | - | 20 V |
    | 栅源击穿电压 | VGSS | ±12 V
    | 漏极电流 | ID | - | 100 mA |
    | 峰值漏极电流 | IDP | - | 200 mA |
    | 总耗散功率 | PT | - | 125 mW |
    | 渠道温度 | Tch | - | 125 ℃ |
    | 存储温度 | Tstg | -55至+125 ℃
    在25°C ± 3°C 的标准条件下,进一步的技术规格包括:
    - 漏源导通电阻(RDS(on)):4至13欧姆
    - 转移导纳(|Yfs|):20至55毫西门子
    - 输入电容(Ciss):10皮法拉
    - 输出电容(Coss):13皮法拉
    - 反向传输电容(Crss):5皮法拉

    产品特点和优势


    这款硅N沟道MOSFET具有以下独特功能和优势:
    - 高速开关能力:适合于需要快速响应的应用场景。
    - 内置栅极保护二极管:提供额外的保护,避免过电压损坏。
    - 集成双元素:两个独立的晶体管共用一个封装,有效减少空间占用。

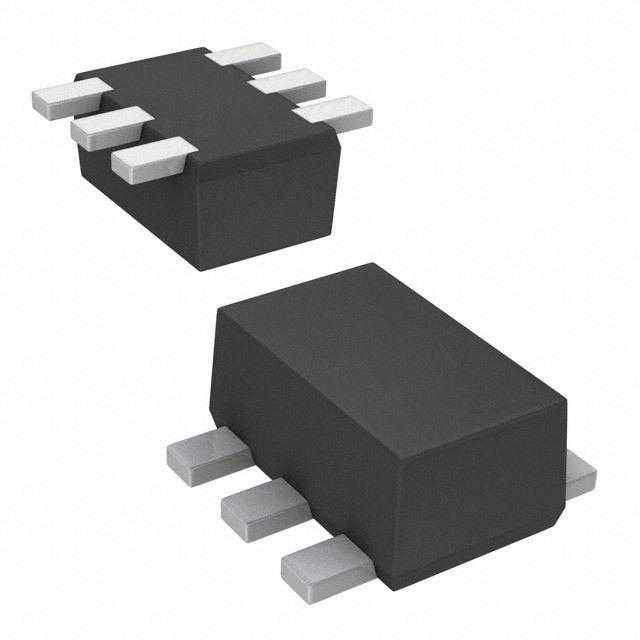

    - SSMini封装:相比传统封装,显著减少安装面积和成本。

    应用案例和使用建议


    这款器件广泛应用于各类需要高速开关性能的电路中。例如,在通信设备的信号处理模块中,它能够提供高效的信号切换功能,从而提高系统的整体性能。对于用户来说,应注意确保工作条件不超过绝对最大额定值,特别是在启动、关闭和模式切换期间。此外,为了预防物理损伤、火灾和社会损失,建议实施冗余设计,控制火势蔓延或防止异常脉冲。

    兼容性和支持


    UP0487C 与市场上多数电子系统和设备兼容,具体兼容性细节可以咨询厂商获取详细信息。此外,Panasonic 提供详尽的技术支持和维护服务,以确保产品在整个生命周期内保持最佳性能。

    常见问题与解决方案


    1. 问题:在电源开启时发生瞬态电压过冲。
    解决方案:使用箝位二极管来限制电压峰值。

    2. 问题:栅极电压不稳定。
    解决方案:增加外部栅极电阻以稳定电压。

    3. 问题:散热不良导致过热。
    解决方案:改善散热设计,例如增加散热片或使用散热膏。

    总结和推荐


    综上所述,这款硅N沟道MOSFET以其高速开关能力、高可靠性及紧凑封装设计,成为多种应用场景的理想选择。特别是在需要紧凑且高效解决方案的场合,如通信设备和家用电器中,该产品展现出了明显的优势。因此,强烈推荐使用这款产品,以满足现代电子系统对高性能和高可靠性的需求。

UP0487C00L参数

参数
FET类型 2个N沟道
栅极电荷 -
通道数量 -
Vgs(th)-栅源极阈值电压 1.3V@ 50µA
Vds-漏源极击穿电压 20V
Vgs-栅源极电压 -
配置 -
最大功率耗散 -
Rds(On)-漏源导通电阻 4Ω@ 10mA,4V
Ciss-不同 Vds 时的输入最大电容 10pF@3V
Id-连续漏极电流 100mA
安装方式 贴片安装
零件状态 停产

UP0487C00L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

UP0487C00L数据手册

厂牌 PDF简要描述 下载
PANASONIC 场效应管(MOSFET) PANASONIC UP0487C00L UP0487C00L数据手册

UP0487C00L封装设计

查看详情并下载
Symbol
Footprint
3D Model
