ENW-F9408A2EF

产品分类: 无线收发芯片
厂牌: PANASONIC
产品描述: 16dBm Bluetooth,WiFi 60mA 802.11a/b/g/n/ac,蓝牙 V5.0 16QAM,64QAM,BPSK,CCK,DPSK,DQPSK,DSSS,GFSK,OFDM,QPSK 200Mbps JTAG,PCM,SDIO,UART 97dBm SMD-64P 贴片安装
供应商型号: 667-ENW-F9408A2EF
供应商: Mouser
标准整包数: 1

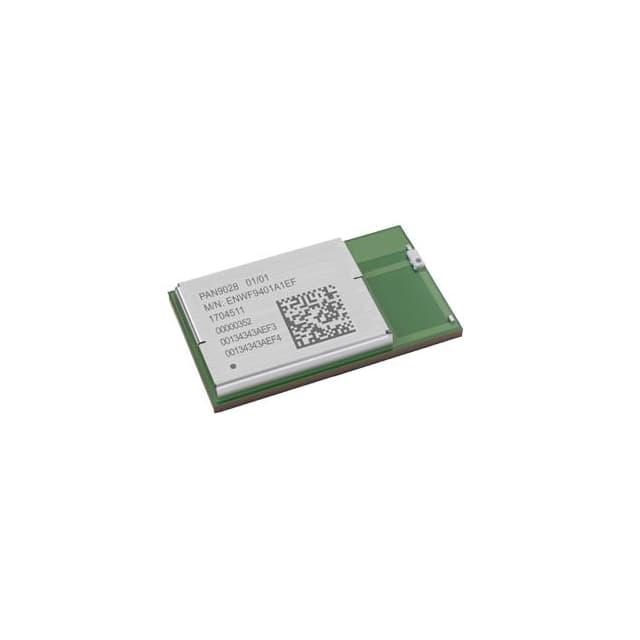

PANASONIC 无线收发芯片 ENW-F9408A2EF

ENW-F9408A2EF概述

    # PAN9028 Bluetooth Module 技术手册

    产品简介


    PAN9028是一款双频段(2.4 GHz 和 5 GHz)Wi-Fi和蓝牙组合模块,集成无线收发器和电源管理IC,旨在简化各种电子设备中的Wi-Fi和蓝牙连接的集成过程。其主要功能包括高速数据传输、低功耗操作以及高度安全的数据传输。此模块广泛应用于工业设备、家用电器以及其他需要高性能无线连接的应用场景。

    技术参数


    - 工作频率:2.4 GHz 和 5 GHz
    - Wi-Fi标准:802.11 a/b/g/n/ac
    - 蓝牙标准:蓝牙5.0(包括Low Energy)
    - 传输功率:16 dBm(802.11b)
    - 接收灵敏度:-97 dBm(802.11b DSSS 1 Mbps)
    - 数据速率:最高可达433 Mbps(MCS9,80 MHz信道带宽)
    - 工作电压:3.3 V
    - 温度范围:-30°C 到 85°C
    - 尺寸:24 mm × 12 mm × 2.8 mm

    产品特点和优势


    - 双重标准支持:同时支持Wi-Fi和蓝牙通信,提供高数据传输率和低功耗操作。
    - 多模并发操作:可同时独立运行Wi-Fi和蓝牙。
    - 安全性:支持802.11i安全标准通过AES和CCMP机制。
    - 宽频带支持:支持802.11ac的20 MHz、40 MHz和80 MHz信道带宽。
    - 低功耗:动态快速频道切换(DRCS)技术保证高效节能。
    - 易于集成:内置电源管理IC和多种通用接口,简化设计和测试。

    应用案例和使用建议


    应用案例
    PAN9028可以应用于智能家居设备、工业自动化系统、物联网设备等。例如,在智能家居中,它可用于门锁、温控器、智能灯泡等设备之间的通信。
    使用建议
    - 优化建议:在设计时,需考虑天线的位置和布局以提高信号质量和覆盖范围。
    - 注意事项:确保电源管理和安全设置正确配置,以防止潜在的安全威胁。

    兼容性和支持


    PAN9028支持多种接口如SDIO 3.0和高速UART,便于与主机处理器连接。厂商提供了软件驱动程序,可以在Linux平台上运行,且可定制化编程服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查电源和连接是否正确。 |
    | 接收灵敏度低 | 调整天线位置或更换高增益天线。 |
    | 数据传输不稳定 | 检查硬件连接和软件配置是否正确。 |

    总结和推荐


    PAN9028蓝牙模块凭借其出色的双频支持、高性能和低功耗的特点,非常适合于需要高速、可靠无线连接的现代设备。对于那些追求高集成度、高灵活性和低成本解决方案的设计工程师来说,这款模块无疑是一个值得推荐的选择。总体而言,PAN9028在满足现代设备需求方面表现出色,能够为众多应用提供可靠的无线连接解决方案。

ENW-F9408A2EF参数

参数
支持协议 802.11a/b/g/n/ac,蓝牙 V5.0
典型供电电流 -
最大工作供电电压 -
传输电流 -
接收机数量 -
射频系列/标准 Bluetooth,WiFi
接口类型 JTAG,PCM,SDIO,UART
典型灵敏度 97dBm
模块/芯片分类 -
最小工作供电电压 -
典型输出功率 16dBm
调制方式 16QAM,64QAM,BPSK,CCK,DPSK,DQPSK,DSSS,GFSK,OFDM,QPSK
接收电流 60mA
最小工作频率 -
最大数据速率 200Mbps
发送机数量 -
最大工作频率 -
通用封装 SMD-64P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ENW-F9408A2EF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ENW-F9408A2EF数据手册

厂牌 PDF简要描述 下载
PANASONIC 无线收发芯片 PANASONIC ENW-F9408A2EF ENW-F9408A2EF数据手册

ENW-F9408A2EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.851 ¥ 200.1099
10+ $ 18.846 ¥ 158.1179
25+ $ 17.5392 ¥ 147.1539
50+ $ 16.8804 ¥ 141.6266
100+ $ 15.729 ¥ 131.9663
500+ $ 13.356 ¥ 112.0568
库存: 500
起订量: 1 增量: 1
