JN5139-001-M/00R1T

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 2.5dBm 802.15.4 37mA Zigbee I²C,SPI,UART 96dBm 贴片安装 30mm(长度)*18mm(宽度)
供应商型号:
供应商:
标准整包数: 0

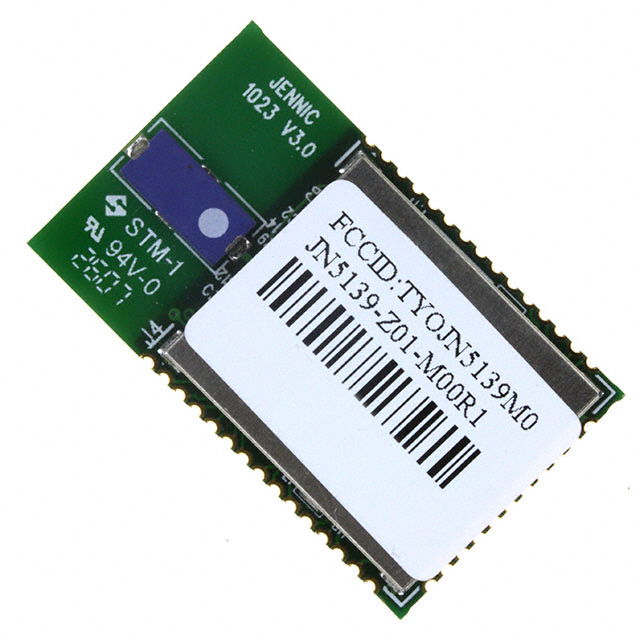

NXP SEMICONDUCTORS 无线收发芯片 JN5139-001-M/00R1T

JN5139-001-M/00R1T概述


    产品简介


    JN5139-xxx-Myy IEEE802.15.4/ZigBee 模块家族
    JN5139-xxx-Myy 系列模块是一系列表面贴装模块,旨在让用户以最小的时间和成本开发出使用 IEEE802.15.4、6LoWPAN、JenNet 或 ZigBee 技术的系统。这些模块集成了所有所需的射频组件,从而消除了昂贵且耗时的自定义射频板设计和测试套件的需求。模块采用 Jennic 的 JN5139 无线微控制器,提供高性能的射频通信能力。只需连接电源和外围设备(如开关、执行器和传感器),即可实现无线控制或传感产品的开发,极大地简化了开发过程。

    技术参数


    - 频段: 2.4GHz IEEE802.15.4 & ZigBee 兼容
    - 电压范围: 2.7-3.6V
    - 睡眠电流: (含活动睡眠计时器)2.6μA
    - 接收灵敏度: -96dBm(标准型号)/-100dBm(高功率型号)
    - 发射功率: +2.5dBm(标准型号)/19dBm(高功率型号)
    - 发射电流: 37mA(标准型号)/125mA(高功率型号)
    - 接收电流: 37mA(标准型号)/45mA(高功率型号)
    - 尺寸: 18x30mm(标准型号)/18x41mm(高功率型号)

    产品特点和优势


    - 集成度高: 集成了所有射频组件,无需额外设计射频板。
    - 简单易用: 仅需连接电源和外围设备即可快速启动。
    - 广泛的协议支持: 支持 IEEE802.15.4、JenNet 和 ZigBee 协议。
    - 高可靠性: 出色的接收灵敏度和发射功率。
    - 多样化硬件选择: 提供多种硬件模块变体以满足不同应用需求。

    应用案例和使用建议


    应用场景:
    - 无线传感器网络: 特别适用于 IEEE802.15.4 和 ZigBee 系统。
    - 智能家居和商业楼宇自动化: 提供高效的无线控制和监测。
    - 工业控制系统: 高可靠性、低功耗无线解决方案。
    使用建议:
    - 在使用高功率型号时,请注意遵守相关法规限制,确保符合欧洲、FCC 和 Industry Canada 的规定。
    - 对于电池供电的应用,建议采用低功耗模式以延长使用寿命。

    兼容性和支持


    - 兼容性: 该模块支持各种天线连接方式(陶瓷天线、SMA 连接器和 uFl 连接器),并与不同的协议栈兼容。
    - 软件支持: 提供完整的软件开发工具包(SDK)和示例代码,便于开发者进行二次开发。

    常见问题与解决方案


    1. 问题: 如何正确设置电源?
    - 解决办法: 请确保电源电压稳定在 2.7-3.6V 范围内,使用单独的模拟接地(VSSA)和数字接地(GND)。

    2. 问题: 发射电流过高导致过热。
    - 解决办法: 使用散热片或其他冷却措施,确保模块处于适宜的工作温度范围内(-20°C 至 +70°C)。
    3. 问题: 接收信号质量差。
    - 解决办法: 检查天线连接是否正常,确认周边干扰源并尽量减少干扰。

    总结和推荐


    JN5139-xxx-Myy 模块家族以其出色的射频性能、高度集成的解决方案以及多样化的应用支持,成为开发无线控制和传感产品的理想选择。该产品非常适合需要快速上市且成本敏感的应用场景。我们强烈推荐使用这款模块,以获得最佳的开发体验和性能表现。

JN5139-001-M/00R1T参数

参数
支持协议 Zigbee
接收机数量 -
最小工作供电电压 -
最小工作频率 -
典型供电电流 -
最大工作供电电压 -
传输电流 -
最大工作频率 -
典型输出功率 2.5dBm
射频系列/标准 802.15.4
接口类型 I²C,SPI,UART
调制方式 -
接收电流 37mA
发送机数量 -
模块/芯片分类 -
最大数据速率 -
典型灵敏度 96dBm
长*宽*高 30mm(长度)*18mm(宽度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

JN5139-001-M/00R1T厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

JN5139-001-M/00R1T数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 无线收发芯片 NXP SEMICONDUCTORS JN5139-001-M/00R1T JN5139-001-M/00R1T数据手册
