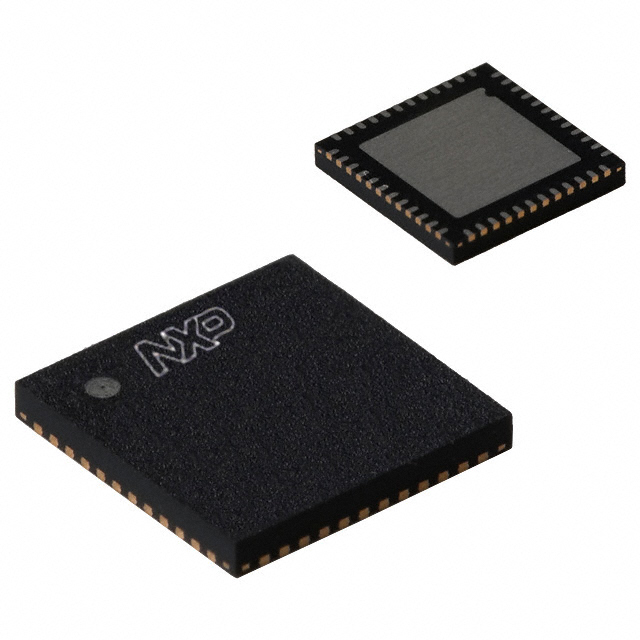

OL2385AHN/00100Y

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 14dBm 29mA 11mA 1 1 ASK,FSK 158MHz 5.5V 960MHz 400Kbps SPI,UART 29mA 124dBm 1.9V QFN 贴片安装 7mm*7mm*850μm
供应商型号: CY-OL2385AHN/00100Y
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 无线收发芯片 OL2385AHN/00100Y

OL2385AHN/00100Y概述


    产品简介


    产品类型与功能
    OL2385是一款全集成单芯片无线收发器,适用于工业环境。它集成了晶振稳频振荡器、基于分数N的相位锁定环(PLL)、低噪声放大器(LNA)、自动增益控制(AGC)衰减器、I/Q下混频器和两个高分辨率模数转换器(ADC)。通过早期数字化处理,实现了软件定义无线电方法。收发器具有一个高度可配置的接收通道,包括信道混合器、信道滤波器、ASK/FSK解调器、时钟数据恢复、比特处理器以及微控制器内存接口(DMA),使微控制器能够完成数据处理和握手协议。
    应用领域
    该产品广泛应用于智能计量、家庭和楼宇自动化、远程控制系统、无线医疗应用、无线传感器网络、工业监控和控制、以及低功耗广域网络(例如SigFox)。

    技术参数


    - 射频频段: 158 MHz至960 MHz
    - 供电电压: 1.9 V至5.5 V
    - 工作温度范围: -40°C 至 +85°C
    - 接收灵敏度: ASK/OOK(10 kHz带宽) -123 dBm,FSK(50 kHz带宽) -112 dBm,FSK(10 kHz带宽) -124 dBm
    - 最大输出功率: 14 dBm
    - 发射电流: 0 dBm时9 mA,14 dBm时29 mA
    - 接收电流: 45 kHz带宽时11 mA,10 kHz带宽时11 mA
    - 内部存储: EROM容量为32 kByte,RAM容量为7 kByte

    产品特点和优势


    - 高度集成:单芯片设计减少了复杂度和成本,提高了可靠性。
    - 高动态范围:宽动态范围AGC确保了优秀的阻塞性能。
    - 数字信号处理:早期数字化处理增强了系统的灵活性和适应性。
    - 多种通信协议支持:SPI、UART和LIN协议兼容,简化编程和调试。
    - 先进的信号监测:包括RSSI测量和信号检测功能。
    - 嵌入式微控制器:32 kByte的EROM和多达10个独立的DMA通道,支持高效的数据传输和系统开发。

    应用案例和使用建议


    应用案例
    - 智能计量:用于sub-GHz Zigbee和无线M-bus系统。
    - 家庭和楼宇自动化:如KNX-RF标准。
    - 远程控制设备:实现对各种设备的无线远程控制。
    - 无线医疗应用:提供可靠的无线连接。
    - 无线传感器网络:支持数据采集和传输。
    - 工业监控与控制:用于工厂自动化和过程控制。
    使用建议
    - 在智能计量系统中,建议使用FSK(10 kHz带宽)模式以获得更高的数据速率。
    - 在家庭自动化应用中,利用RSSI动态范围来实现更好的信号强度检测。
    - 在医疗设备中,注意保持供电稳定,以确保数据传输的可靠性。

    兼容性和支持


    - 接口兼容性:支持SPI、UART和LIN协议,便于与其他设备集成。
    - 支持服务:提供工具链、编译器、汇编器、链接器和调试器,简化定制固件开发。还提供了IRCE评估和演示套件,便于基本RF操作的评估和开发。

    常见问题与解决方案


    - 问题1: 接收灵敏度不足。
    - 解决方法: 检查天线连接是否正确,尝试更换天线或增加外部放大器。
    - 问题2: 发射信号不稳定。
    - 解决方法: 确认电源供应稳定,检查电源线路是否接触良好。
    - 问题3: 数据传输错误率高。
    - 解决方法: 检查软件配置是否正确,尤其是同步信号和数据包格式。

    总结和推荐


    OL2385无线收发器凭借其广泛的频段覆盖、高动态范围和灵活的信号处理能力,成为了工业环境中众多应用的理想选择。该产品的特点是高度集成、强大的数据处理能力和多样化的通信接口,使其在智能计量、家庭自动化、远程控制和工业监控等领域表现出色。我们强烈推荐使用这款产品,特别是在需要可靠、高效无线连接的应用场景中。

OL2385AHN/00100Y参数

参数
接收电流 11mA
最大工作供电电压 5.5V
典型供电电流 29mA
最大工作频率 960MHz
最小工作供电电压 1.9V
发送机数量 1
射频系列/标准 -
典型输出功率 14dBm
支持协议 -
调制方式 ASK,FSK
接收机数量 1
传输电流 29mA
模块/芯片分类 -
最小工作频率 158MHz
最大数据速率 400Kbps
接口类型 SPI,UART
典型灵敏度 124dBm
长*宽*高 7mm*7mm*850μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
