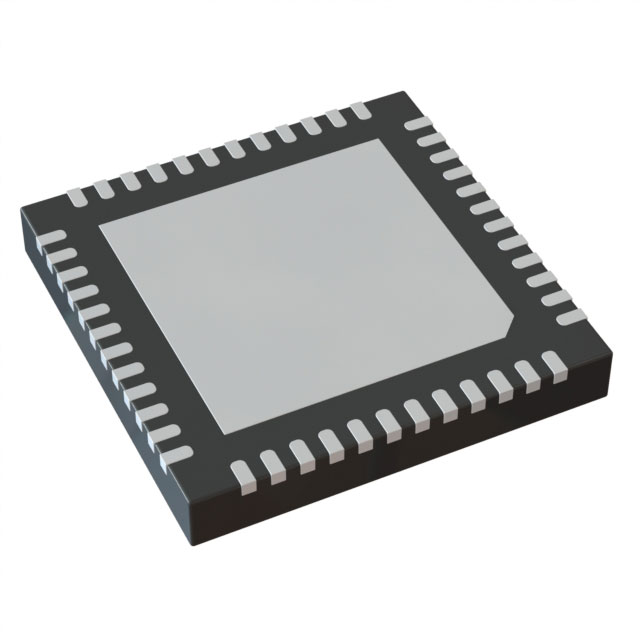

OL2385AHN/001A1Y

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 14dBm 29mA 11mA 1 1 ASK,FSK 165MHz 5.5V 960MHz 400Kbps SPI,UART 29mA 124dBm 1.9V HVQFN-48 贴片安装 7mm*7mm*850μm
供应商型号: QNF-OL2385AHN/001A1Y
供应商: NXP直供
标准整包数: 4000
NXP SEMICONDUCTORS 无线收发芯片 OL2385AHN/001A1Y

OL2385AHN/001A1Y概述


    产品简介


    OL2385工业级射频收发器是一款全集成单芯片射频收发器,适用于工业环境。它集成了多种常用构建模块,如晶体稳定振荡器、分数N相位锁定环(PLL)用于精确频率选择,低噪声放大器(LNA)、衰减器用于自动增益控制(AGC),以及两个高分辨率模数转换器(ADC)。通过早期将信号转换到数字域,它实现了类似软件定义无线电的方法,从而支持一个高度可配置的接收通道。
    主要功能包括:通道混合器、通道滤波器、ASK/FSK解调器、时钟数据恢复、比特处理器以及微控制器内存接口(DMA),这些都允许微控制器完成数据处理和握手操作。此外,它还具有嵌入式精简指令集计算机(RISC)微控制器,具有高性能和低功耗特点,以及一个32k字节的EPROM存储器用于客户应用程序。强大的发射系统支持高达14dBm的动态范围和高达400 kbit/s的NRZ数据率。
    应用领域:该器件适用于各种系统应用,包括智能计量(sub-GHz Zigbee、无线M-Bus)、家庭和楼宇安全自动化(KNX-RF)、远程控制设备、无线医疗应用、无线传感器网络、工业监控和控制以及低功耗广域网(SigFox)等。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | UHF载波频率 158 960 | MHz |
    | 待机电流 700 nA
    | 供电电压 1.9 | 5.5 | V |
    | 工作温度范围 -40 | +85 | °C |
    | 发射电流 (XTAL) 0.25 | mA
    | 发射电流 (0 dBm) 9 | mA
    | 发射电流 (14 dBm) 29 | mA
    | 最大输出功率 14 | dBm
    | 相位噪声 (100 kHz偏移) | 169 MHz带 | -120 dBc/Hz
    | 接收电流 (45 kHz带宽) 11 mA
    | 接收电流 (10 kHz带宽) 11 mA
    | 数据率 400 | kbit/s
    | ASK/OOK灵敏度 | 10 kHz带宽 | -123 dBm
    | FSK灵敏度 (50 kHz带宽) -112 | dBm
    | FSK灵敏度 (10 kHz带宽) -124 | dBm
    | 邻道抑制比 | 868 MHz | >50 dB
    | 镜像通道抑制比 | 校准后 | 60 dB
    | 信道滤波器带宽 4 | 360 | kHz
    | RSSI动态范围 | 10 kHz带宽 | 120 dB

    产品特点和优势


    OL2385射频收发器具备多个独特功能和优势:
    - 全球适用性:单个IC即可满足160MHz至960MHz频段内的全球使用需求。
    - 宽动态范围:内置自动增益控制(AGC)以实现优异的阻塞性能。
    - I/Q下混频与数字处理:支持数字IQ处理和自动增益补偿,集成I/Q相位和幅度失配补偿。
    - 集成定时器:包括三个通用定时器、三个RX通道定时器、低功耗模式轮询定时器和看门狗定时器,支持自主轮询和唤醒应用。
    - 数据管理和信号监测:支持高速可靠的信号检测和处理,集成温度传感器用于晶体温度漂移补偿。

    应用案例和使用建议


    OL2385广泛应用于智能计量、家居和楼宇自动化、无线医疗设备、无线传感器网络等领域。例如,在智能家居场景中,该器件可以作为核心组件,用于构建家庭自动化控制系统。在使用时,建议结合外部的温度传感器和电源管理方案,以提高系统的可靠性和稳定性。同时,确保微控制器通过SPI或UART接口正确配置,简化编程过程。

    兼容性和支持


    OL2385支持与多种其他电子元器件或设备的兼容性,通过SPI、UART或LIN协议兼容UART接口进行通信。此外,NXP提供配套工具链(编译器、汇编器、链接器和调试器)以及API支持,便于定制固件开发。为了帮助用户更好地理解和使用该器件,还提供了基于硬件抽象层(HAL)的简易编程方式和评测及演示套件。

    常见问题与解决方案


    常见问题:
    1. 设备无法正常工作:检查供电电压是否在规定范围内,确保所有引脚正确连接。
    2. 通信不稳定:确认信号线和接地线连接无误,尝试降低传输距离或增加外部滤波器。
    3. 程序加载失败:确保使用正确的编程工具链,并遵循硬件抽象层(HAL)的指导进行编程。
    解决方案:
    1. 确认供电电压和引脚连接,使用万用表检查是否有短路或断路现象。
    2. 检查信号完整性,确保信号线和接地线连接稳固,使用示波器观察信号波形。
    3. 检查编程工具链设置,确保使用正确的固件版本,并参考硬件抽象层(HAL)的相关文档进行编程。

    总结和推荐


    OL2385工业级射频收发器凭借其独特的功能和高性能,使其成为智能计量、智能家居和工业控制等领域的理想选择。该器件具备广泛的频率范围、高精度的频率选择能力和低功耗特性,非常适合电池供电的应用场景。对于追求高性能和高可靠性的应用,OL2385是一个非常值得推荐的产品。

OL2385AHN/001A1Y参数

参数
最大数据速率 400Kbps
射频系列/标准 -
典型供电电流 29mA
接口类型 SPI,UART
模块/芯片分类 -
调制方式 ASK,FSK
典型输出功率 14dBm
支持协议 -
最小工作频率 165MHz
最小工作供电电压 1.9V
发送机数量 1
接收机数量 1
最大工作频率 960MHz
传输电流 29mA
最大工作供电电压 5.5V
典型灵敏度 124dBm
接收电流 11mA
长*宽*高 7mm*7mm*850μm
通用封装 HVQFN-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
