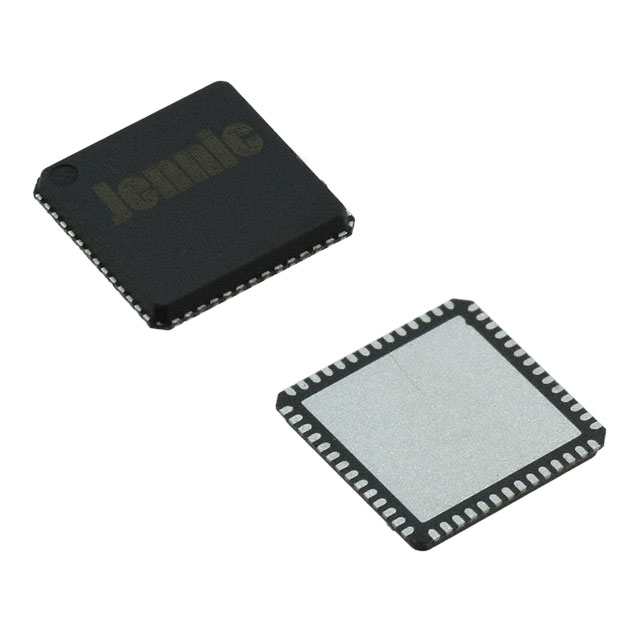

JN5148/001,518

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 2.75dBm 15mA 802.15.4 17.5mA Zigbee O-QPSK 667Kbps I²C,JTAG,SPI,UART 96.5dBm QFN 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: 25E-JN5148/001,518
供应商: 国内现货
标准整包数: 1
NXP SEMICONDUCTORS 无线收发芯片 JN5148/001,518

JN5148/001,518概述

    JN5148-001 IEEE802.15.4 Wireless Microcontroller

    产品简介


    JN5148-001 是由 NXP Laboratories 开发的一款超低功耗、高性能无线微控制器,专为 JenNet 和 ZigBee PRO 网络应用而设计。它集成了一个符合 IEEE802.15.4 标准的 2.4GHz 无线收发器,结合了 RISC CPU 和多种模拟及数字外设,能够支持多种复杂的数据传输需求,如智能能源、自动计量读数(AMR)、远程控制、家庭和商业楼宇自动化等。

    技术参数


    - 无线收发器
    - 频率范围:2.4GHz IEEE802.15.4 兼容
    - 数据速率:500 kbps 和 667 kbps
    - 接收机灵敏度:-95 dBm
    - 发射功率:2.5 dBm
    - 支持 AES-CCM 加密算法
    - 支持多路天线分集
    - 微控制器
    - CPU:低功耗 32 位 RISC 处理器,支持 4 到 32 MHz 时钟速度
    - 内存:128 kB ROM 和 128 kB RAM
    - 模拟外设:12 位 ADC,2 个 12 位 DAC,2 个比较器
    - 数字外设:2 个 UART,SPI 端口,I²C 接口,四线数字音频接口等
    - 工作温度范围:工业级(-40°C 至 +85°C)
    - 电源管理
    - 深度睡眠电流:100 nA
    - 带活动计时器的睡眠电流:1.25 µA
    - 运行电流:低于 18 mA

    产品特点和优势


    - 集成度高:单芯片集成无线收发器和微控制器,大大减少了系统成本和复杂度。
    - 低功耗:非常低的运行电流和深度睡眠电流,延长电池寿命。
    - 高性能 RISC CPU:支持高效的代码执行和低功耗操作。
    - 广泛的用户外设:丰富的模拟和数字外设,满足多种应用需求。
    - 强大的安全性:硬件级别的 128 位 AES-CCM 安全处理器提供高级别的数据保护。

    应用案例和使用建议


    JN5148-001 可用于多种场合,如智能计量(例如 AMR)、智能家居和楼宇自动化、位置感知服务(例如资产追踪)等。对于实际应用,建议开发者充分利用其丰富的外设资源,特别是在 AMR 应用中使用低功耗脉冲计数器进行精确计量。同时,通过优化软件和硬件配置,可以进一步降低功耗,提高系统的稳定性和可靠性。

    兼容性和支持


    JN5148-001 与主流的音频编解码器兼容,并且支持多种通信协议(如 I²C、SPI、UART)。厂商提供了详细的参考设计文档和支持材料,帮助开发者快速上手并解决常见问题。

    常见问题与解决方案


    - Q: 如何降低功耗?
    - A: 使用深度睡眠模式并合理配置唤醒事件。
    - Q: 如何实现高级安全功能?
    - A: 利用硬件加密加速器和软件库,实现 128 位 AES 加密。
    - Q: 如何提高信号接收质量?
    - A: 使用天线分集技术和优化的接收机灵敏度设置。

    总结和推荐


    JN5148-001 作为一款高性能、低功耗的无线微控制器,具有广泛的适用性和高度集成的优点,非常适合需要长时间稳定运行的应用场合。综合其性能和技术参数,我们强烈推荐此产品用于各种物联网和无线网络应用中。

JN5148/001,518参数

参数
传输电流 15mA
最小工作频率 -
支持协议 Zigbee
接收机数量 -
最大工作频率 -
接口类型 I²C,JTAG,SPI,UART
最大数据速率 667Kbps
射频系列/标准 802.15.4
发送机数量 -
典型输出功率 2.75dBm
最大工作供电电压 -
典型灵敏度 96.5dBm
调制方式 O-QPSK
典型供电电流 -
最小工作供电电压 -
接收电流 17.5mA
模块/芯片分类 -
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

JN5148/001,518厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

JN5148/001,518数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 无线收发芯片 NXP SEMICONDUCTORS JN5148/001,518 JN5148/001,518数据手册
