JN5168-001-M00Z

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 2.5dBm 15.3mA 802.15.4 17mA Zigbee O-QPSK 3.6V I²C,SPI,UART 95dBm 2V 贴片安装 30mm(长度)*16mm(宽度)
供应商型号: 25E-JN5168-001-M00Z
供应商: 国内现货
标准整包数: 1

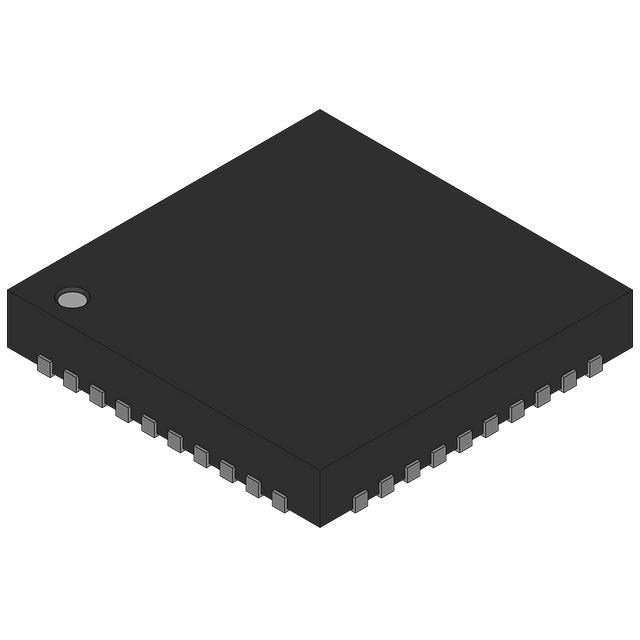

NXP SEMICONDUCTORS 无线收发芯片 JN5168-001-M00Z

JN5168-001-M00Z概述

    # 技术文章:JN5168-001-Myy系列无线模块的技术详解

    产品简介


    JN5168-001-Myy 系列是由 NXP 公司开发的一系列低功耗高性能表面贴装模块,专为 IEEE 802.15.4、JenNet-IP、ZigBee Light Link、ZigBee Smart Energy 和 RF4CE 网络应用而设计。这些模块将所有必需的射频组件集成到单一芯片中,无需进行复杂的射频设计和测试即可实现产品的快速上市。产品适用于多种场景,包括家居和商业建筑自动化、公用事业计量(如 AMR)、位置感知服务(如资产追踪)、玩具及游戏外设等工业系统。

    技术参数


    | 参数 | 标准功率模块 (M00/M03) | 中功率模块 (M05) | 高功率模块 (M06) |
    ||
    | 工作电压范围 | 2.0V~3.6V | 2.0V~3.6V | 2.0V~3.6V |
    | 发射功率 | +2.5dBm | +9.5dBm | +22dBm |
    | 接收灵敏度 | -95dBm | -96dBm | -100dBm |
    | 发射电流 | 15.3mA | 35mA | 175mA |
    | 接收电流 | 17mA | 22mA | 22mA |
    | 射频端口阻抗 | 50Ω | 50Ω | 50Ω |
    性能亮点:
    - 支持多种协议:IEEE 802.15.4、JenNet-IP、ZigBee Light Link、ZigBee Smart Energy 和 RF4CE。
    - 提供三种射程选项:标准(1公里)、中距离(2公里)和远距离(6公里)。
    - 模块体积小巧,标准功率版本尺寸为 16×30mm,高功率版本尺寸为 16×30mm。
    - 工作温度范围宽广:工业级(-40°C 至 +85°C)。

    产品特点和优势


    JN5168-001-Myy 系列模块的最大特点是其集成度极高,同时提供了极高的灵活性和可扩展性。以下是其主要特点及优势:
    1. 微型化设计:超紧凑尺寸使得模块非常适合空间受限的应用场合。
    2. 即插即用:无需复杂的设计流程即可快速集成到产品中,显著缩短开发周期。
    3. 高性能:强大的处理能力和优异的射频性能确保了在各种环境下的稳定运行。
    4. 广泛认证:通过 FCC、IC、CE 等多项国际认证,符合全球多个地区的法规要求。
    5. 易用性:丰富的外围接口和软件支持简化了开发者的工作负担。

    应用案例和使用建议


    典型应用场景
    - 智能家居:作为家庭自动化的一部分,用于控制灯光、窗帘和其他家用电器。
    - 能源管理:在智能电表中使用,帮助实现高效的能源监控。
    - 工业物联网:应用于工厂环境监测、机器人导航等领域。
    - 消费电子产品:适合于需要远程控制的游戏控制器或其他互动设备。
    使用建议
    为了充分发挥模块的潜力,在实际部署时需要注意以下几点:
    - 确保周围没有金属物体遮挡天线,特别是在靠近电池或其他导体的地方。
    - 调整模块的方向以获得最佳信号覆盖。
    - 结合具体的应用需求选择合适的功率级别,以平衡续航时间和传输距离。

    兼容性和支持


    JN5168-001-Myy 系列模块具有良好的兼容性,能够轻松与其他标准设备配合使用。NXP 提供了全面的支持服务,包括但不限于在线文档库、开发工具链以及技术支持团队。此外,还提供了一套完整的 SDK 和示例代码,方便开发者快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常工作 | 检查供电电压是否正确连接 |
    | 信号强度不足 | 调整天线方向或升级到更高功率版本 |
    | 数据传输不稳定 | 更新固件至最新版本 |

    总结和推荐


    综上所述,JN5168-001-Myy 系列模块凭借其卓越的技术指标、灵活的应用范围以及便捷的操作体验,在当前市场上占据了一席之地。无论是初创企业还是大型制造商都能从中受益匪浅。因此,强烈推荐给那些寻求高效、可靠无线解决方案的客户群体。如果您正在寻找一款性价比高且易于集成的产品,那么 JN5168-001-Myy 将是一个理想的选择。

JN5168-001-M00Z参数

参数
最小工作供电电压 2V
典型灵敏度 95dBm
支持协议 Zigbee
典型输出功率 2.5dBm
最大工作供电电压 3.6V
发送机数量 -
典型供电电流 -
模块/芯片分类 -
传输电流 15.3mA
调制方式 O-QPSK
最大数据速率 -
接收电流 17mA
最大工作频率 -
射频系列/标准 802.15.4
最小工作频率 -
接收机数量 -
接口类型 I²C,SPI,UART
长*宽*高 30mm(长度)*16mm(宽度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

JN5168-001-M00Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

JN5168-001-M00Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 无线收发芯片 NXP SEMICONDUCTORS JN5168-001-M00Z JN5168-001-M00Z数据手册

JN5168-001-M00Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 112.5171
5000+ ¥ 107.4806
10000+ ¥ 103.5871
库存: 357
起订量: 89 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1125.17
