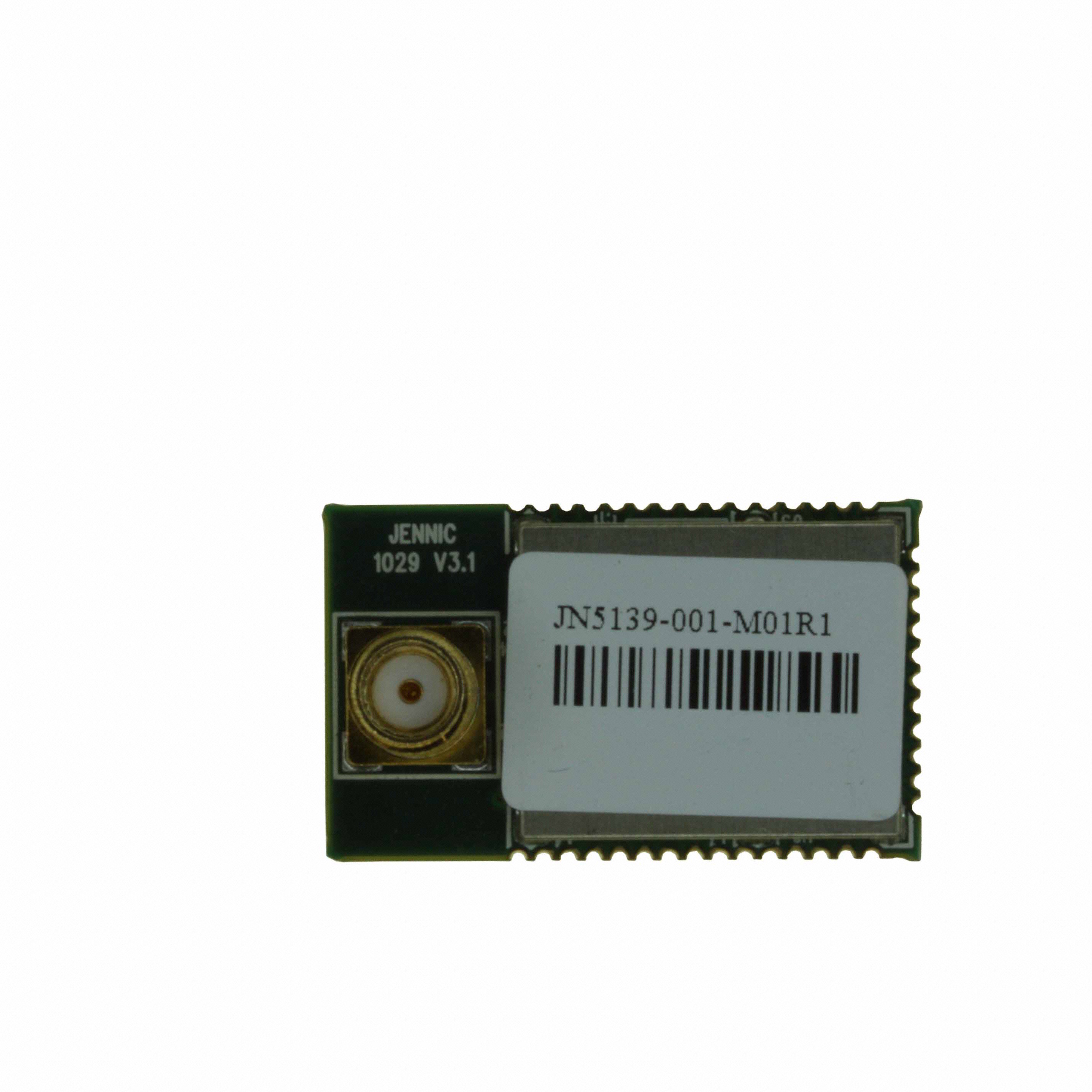

JN5139-001-M/01R1V

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 2.5dBm 802.15.4 37mA Zigbee I²C,SPI,UART 37mA 96dBm SMA(DO-214AC) 贴片安装 18mm(长度)*30mm(宽度)
供应商型号: 25E-JN5139-001-M/01R1V
供应商: 国内现货
标准整包数: 1
NXP SEMICONDUCTORS 无线收发芯片 JN5139-001-M/01R1V

JN5139-001-M/01R1V概述

    JN5139-xxx-Myy IEEE802.15.4/ZigBee Module: A Comprehensive Guide

    1. 产品简介


    JN5139-xxx-Myy 系列模块是一系列表面贴装模块,通过使用 IEEE802.15.4、6LoWPAN、JenNet 或 ZigBee 技术,大大减少了系统开发的时间和成本。这些模块内置了所有所需的射频组件,从而避免了昂贵且耗时的射频设计和测试。仅需连接电源及诸如开关、执行器和传感器等外围设备,即可快速启动无线控制或传感产品的开发。

    2. 技术参数


    - 频率范围: 2.4 GHz
    - 操作电压范围: 2.7-3.6V
    - 休眠电流: 2.6μA(带活动睡眠定时器)
    - 接收灵敏度:
    - M00/01/03 模块:-96 dBm
    - M02/04 模块:-100 dBm
    - 发射功率:
    - M00/01/03 模块:+2.5 dBm
    - M02/04 模块:+19 dBm
    - 工作温度范围: -20°C 至 +70°C
    - 存储温度范围: -40°C 至 +150°C
    - 封装尺寸: 18x30mm 或 18x41mm(具体视型号而定)

    3. 产品特点和优势


    - 高集成度: 内置所有必要的射频组件,简化了开发流程。
    - 低功耗: 极低的休眠电流(2.6μA),确保了高效的电池寿命。
    - 扩展范围: M02/04 型号提供了更远的传输距离(最高可达 4km)。
    - 灵活性: 可根据需求选择不同的硬件模块变体,满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 无线传感器网络: 适用于物联网中的节点通信,如智能家居或商业建筑自动化。
    - 工业系统: 适合需要稳定无线连接的工业应用,如远程监控系统。
    - 计量和公用事业: 如自动计量读取(AMR)系统,用于水、电、气表的无线通信。
    使用建议:
    - 在设计时,要特别注意无线信号覆盖区域,以确保最佳通信效果。
    - 尽量避免干扰源(如其他无线设备)靠近无线天线,以减少信号衰减。

    5. 兼容性和支持


    - 兼容性: 支持多种标准协议,如 IEEE802.15.4 和 ZigBee。
    - 软件支持: 提供完整的 SDK(软件开发工具包),加速软件开发过程。
    - 技术支持: Jennic 公司提供全面的技术支持和服务,确保产品在各种应用场景下的高效运行。

    6. 常见问题与解决方案


    - 问题: 发射信号弱,影响通信质量。
    - 解决方案: 检查天线连接是否稳固,确保天线未被遮挡。
    - 问题: 模块频繁重启,可能受环境干扰。
    - 解决方案: 调整天线位置,增加模块与接收设备之间的距离,或更改无线频道。
    - 问题: 接收灵敏度不足。
    - 解决方案: 检查天线和接地线是否正确连接,考虑更换更高增益的天线。

    7. 总结和推荐


    JN5139-xxx-Myy 模块凭借其高度集成化、低功耗和宽泛的操作条件,成为了无线控制和传感产品开发的理想选择。无论是在智能家居、工业自动化还是公用事业计量等领域,这款模块都能提供稳定可靠的无线连接,显著缩短产品上市时间并降低开发成本。因此,强烈推荐在相关项目中采用这款高性能的无线模块。

JN5139-001-M/01R1V参数

参数
最大工作供电电压 -
典型供电电流 37mA
发送机数量 -
模块/芯片分类 -
支持协议 Zigbee
接收机数量 -
最小工作频率 -
射频系列/标准 802.15.4
典型灵敏度 96dBm
最大数据速率 -
最大工作频率 -
调制方式 -
典型输出功率 2.5dBm
最小工作供电电压 -
接口类型 I²C,SPI,UART
接收电流 37mA
传输电流 -
长*宽*高 18mm(长度)*30mm(宽度)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
包装方式 散装,卷带包装
