PCA9554CBSHP

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述: 160mA 10mA 25mA I2C,SMBus 8 1.65V 5.5V 400KHz 是 QFN 贴片安装,黏合安装 950μm(高度)
供应商型号: 568-9941-1-ND
供应商: Digi-Key
标准整包数: 1

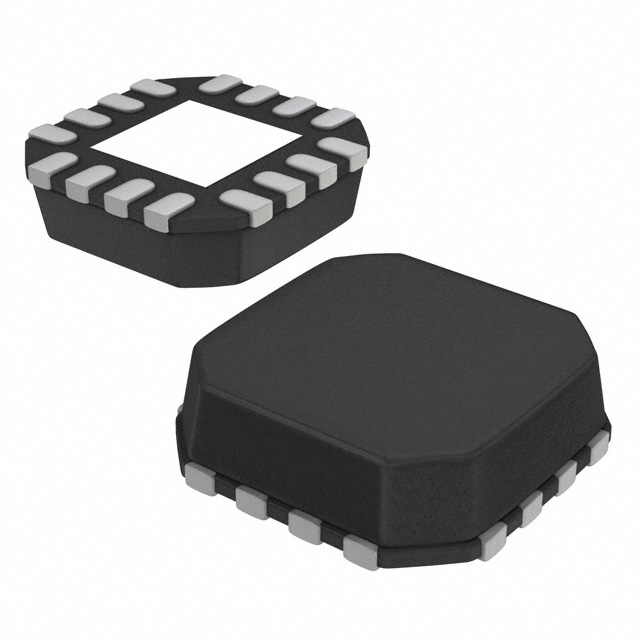

NXP SEMICONDUCTORS I/O扩展器 PCA9554CBSHP

PCA9554CBSHP概述


    产品简介




    PCA9554B 和 PCA9554C 是专为低电压(1.65V 到 5.5V)环境设计的8位通用输入/输出(GPIO)扩展器,适用于I2C总线和SMBus应用。这两种设备主要用于在需要增加额外输入输出口时保持连接简单化,适用于电源开关、传感器、按键、LED、风扇控制等场景。PCA9554B和PCA9554C之间的唯一区别是它们固定的I2C地址,允许在同一总线上使用更多相同类型的设备而不会发生地址冲突。


    技术参数




    - 工作电压范围: 1.65V 至 5.5V
    - 最大驱动电流: 25mA(可用于直接驱动LED)
    - I2C最高传输速率: 400kHz
    - 输入和输出配置寄存器
    - 极性反转寄存器
    - 内部上电复位
    - 开漏中断输出(INT)
    - 硬件引脚A0, A1, A2用于选择固定的I2C地址
    - 封装选项: TSSOP16 和 HVQFN16
    - 环境温度范围: -40°C 至 +85°C


    产品特点和优势




    1. 高灵活性: 支持I2C接口扩展,可适应不同类型的微处理器或微控制器。
    2. 低功耗: 在典型操作下,具有很低的待机电流消耗(1.5μA @ 5V, 1.0μA @ 3.3V)。
    3. 耐压能力强: 5V容忍输入/输出,无需外部组件。
    4. 易于集成: 硬件引脚允许多达8个设备共享同一个I2C总线,减少硬件复杂度。
    5. 高可靠性: 拥有超过100mA的闩锁保护能力和高达2000V的人体模型ESD保护。


    应用案例和使用建议




    PCA9554B和PCA9554C在多种工业自动化系统、智能家居、物联网等领域有着广泛应用。例如,在一个传感器阵列中,它们可以用于收集环境数据并直接通过I2C总线发送给中央处理单元。

    使用建议:
    - 当与微控制器一起使用时,确保正确设置I2C地址以避免冲突。
    - 考虑到最大驱动电流限制,建议不要将过多负载直接连接到输出端,除非它们满足最大驱动能力的要求。


    兼容性和支持




    PCA9554B和PCA9554C兼容大多数标准I2C/SMBus总线协议,适合广泛的应用环境。制造商提供了详细的文档和支持服务,包括电路设计指南和技术咨询,有助于快速集成到现有系统中。


    常见问题与解决方案




    - Q: 设备没有响应。
    - A: 检查I2C总线连接是否正确,确认所有设备的地址配置无误。

    - Q: 为什么读取到的数据不正确?
    - A: 确保写入配置寄存器后,先执行一次读操作初始化数据。


    总结和推荐




    总体来看,PCA9554B 和 PCA9554C 是理想的I2C总线扩展解决方案,特别适用于需要灵活IO配置且对能耗有严格要求的应用。凭借其广泛的适用范围和可靠的设计,强烈推荐在各种工业控制系统和智能设备中使用。

    请注意,上述所有信息均基于给定的PDF内容,可能需要进一步的实际测试和验证以适应具体项目需求。

PCA9554CBSHP参数

参数
最小工作供电电压 1.65V
典型供电电流 160mA
拉电流 10mA
灌电流 25mA
支持协议 I2C,SMBus
中断输出
最大时钟频率 400KHz
最大工作供电电压 5.5V
I/O数量 8
长*宽*高 950μm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PCA9554CBSHP厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9554CBSHP数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS I/O扩展器 NXP SEMICONDUCTORS PCA9554CBSHP PCA9554CBSHP数据手册

PCA9554CBSHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.633 ¥ 13.7989
10+ $ 1.1891 ¥ 9.4363
25+ $ 1.013 ¥ 8.5602
100+ $ 0.8652 ¥ 7.2404
250+ $ 0.8126 ¥ 6.8002
500+ $ 0.7809 ¥ 6.5351
1000+ $ 0.7548 ¥ 6.3167
2500+ $ 0.7273 ¥ 6.0862
库存: 5980
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.79
