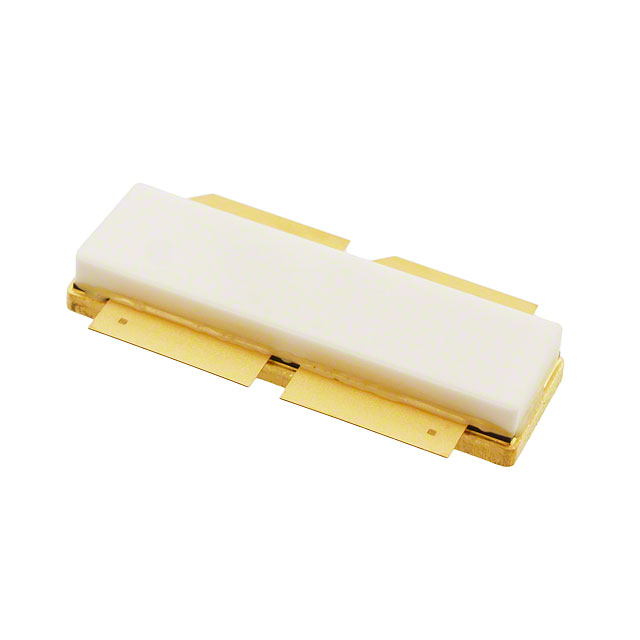

MMRF1317HSR5

产品分类: 场效应管(MOSFET)
厂牌: NXP SEMICONDUCTORS
产品描述: 869W 6V,10V 1.7V 1个N沟道 -500mV,105V 2.6A NI-1230S-4S-4 贴片安装
供应商型号: QNH-MMRF1317HSR5
供应商: NXP直供
标准整包数: 50
NXP SEMICONDUCTORS 场效应管(MOSFET) MMRF1317HSR5

MMRF1317HSR5概述


    产品简介


    产品类型: Freescale的MMRF1317H 和 MMRF1317HS 是射频(RF)功率横向扩散金属氧化物半导体场效应晶体管(LDMOS),适用于高频应用。
    主要功能: 这些晶体管专为工作频率在1020至1100 MHz之间的应用设计,具备高耐久性,可以处理超过10:1的电压驻波比(VSWR)。
    应用领域: 主要应用于地面二次监视雷达(如IFF转报机)及商用脉冲应用。

    技术参数


    - 输出功率:最高可达1300 W(峰值)
    - 频率范围:1020至1100 MHz
    - 增益:18.2至19.1 dB
    - 效率:最高可达58.1%
    - 最大栅源电压:–6.0至+10 Vdc
    - 最大漏源电压:–0.5至+105 Vdc
    - 存储温度范围:–65°C至+150°C
    - 工作温度范围:–55°C至+150°C
    - 结温范围:–55°C至+225°C
    - 热阻抗(结到外壳):0.019 °C/W
    - 电容:反向传输电容(在50 Vdc时)为2.43 pF

    产品特点和优势


    1. 内部匹配:适用于宽带操作且易于使用。
    2. 高耐久性:可处理大于10:1的VSWR。
    3. ESD保护:具有更高的负电压范围,适合Class C操作和栅电压脉冲。
    4. 灵活性:可以单端、推挽或四分之一波长配置使用。

    应用案例和使用建议


    应用案例:
    - 地面二次监视雷达,例如IFF转报机,利用其出色的耐久性和功率输出。
    使用建议:
    - 在选择外围元件时,注意与晶体管的匹配和优化,以确保最佳性能。
    - 在安装过程中使用推荐的焊接方法,例如焊料回流焊接。

    兼容性和支持


    兼容性:
    - 可与其他标准组件配合使用,以满足不同的设计需求。
    - 推荐使用AN1908提供的焊接方法进行安装。
    支持:
    - Freescale提供详细的参考电路设计文档,以便于系统集成和调试。

    常见问题与解决方案


    1. 问题: 无法达到预期的输出功率。
    - 解决方案: 检查输入信号的幅度和频率,确保匹配网络正确设计。

    2. 问题: 温度上升过快。
    - 解决方案: 确保良好的散热设计,使用推荐的焊料焊接方法,并检查是否符合热阻抗要求。

    总结和推荐


    综合评估: MMRF1317H 和 MMRF1317HS 是高性能的射频功率晶体管,特别适合高可靠性应用,如地面二次监视雷达和IFF转报机。其高耐久性、优秀的电气特性和简便的安装方式使其成为许多关键应用的理想选择。
    推荐使用: 鉴于其出色的技术性能和广泛应用潜力,强烈推荐在需要高可靠性射频应用中使用此产品。

MMRF1317HSR5参数

参数
Vgs(th)-栅源极阈值电压 1.7V
通道数量 2
最大功率耗散 869W
配置 -
Id-连续漏极电流 2.6A
FET类型 1个N沟道
Vds-漏源极击穿电压 -500mV,105V
栅极电荷 -
Rds(On)-漏源导通电阻 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 6V,10V
32.39mm(Max)
10.29mm(Max)
4.83mm(Max)
通用封装 NI-1230S-4S-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
