BF1206,115

产品分类: 场效应管(MOSFET)
厂牌: NXP SEMICONDUCTORS
产品描述: 180mW 10V,10V 1个N沟道 6V 30mA 2.4pF@ 5V @ Gate 1,3.2pF@ 5V @ Gate 2 TSSOP-6 贴片安装 2.2mm*1.35mm*1mm
供应商型号: CY-BF1206,115
供应商: Avnet
标准整包数: 1

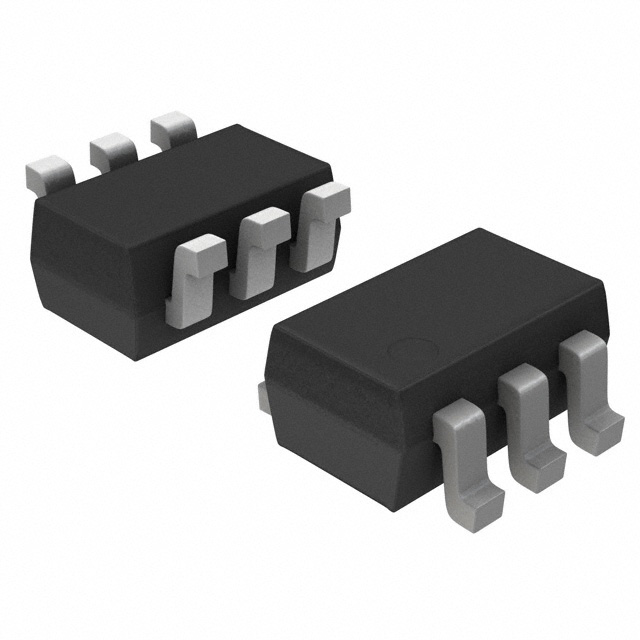

NXP SEMICONDUCTORS 场效应管(MOSFET) BF1206,115

BF1206,115概述


    产品简介


    BF1206 双N沟道双栅极MOS-FET
    BF1206 是一款集成了两个不同双栅极MOS-FET放大器的单封装器件。该产品主要用于实现增益可控的低噪声放大器,适用于VHF(甚高频)和UHF(超高频)应用,如数字和模拟电视调谐器,特别是在5V电源电压条件下。这款器件能够提供出色的交调性能和高前向转移导纳。

    技术参数


    主要技术规格
    - 封装类型:SOT363 微型塑料封装,6引脚
    - 引脚定义:1. 漏极 (b);2. 源极;3. 栅极1 (b);4. 栅极1 (a);5. 栅极2;6. 漏极 (a)
    - 针对每个MOS-FET:
    - 最大漏源电压 (VDS):6V
    - 最大漏电流 (ID):30mA
    - 前向转移导纳 (|yfs|):最高可达48mS
    - 输入电容 (Cig1-s):最高可达2.9pF
    - 交叉调制 (Xmod):对于1%的k值,在40dB的自动增益控制 (AGC) 下,最大输入电平为105dBμV
    - 噪声系数 (NF):在400MHz下为1.9dB,800MHz下为2.0dB

    产品特点和优势


    独特功能和优势
    - 双低噪声增益可控放大器集成在一个封装内,便于实现紧凑设计。
    - 优秀的交调性能,特别适用于自动增益控制 (AGC) 场景。
    - 高前向转移导纳和良好的输入电容比,提高了信号传输的效率。
    - 内部二极管保护输入端免受过压冲击,增强了器件的可靠性。

    应用案例和使用建议


    实际应用
    - BF1206 主要用于VHF和UHF领域的电视调谐器和其他射频电路中。
    - 在数字电视接收机中,它可以用于实现稳定的增益控制,以确保清晰稳定的视频质量。
    使用建议
    - 在设计电路时,需要合理选择外部电阻和电容以匹配BF1206的最佳工作点,例如通过调节RG1的阻值来优化前向转移导纳。
    - 注意保持适当的散热管理,因为较高的工作温度可能影响器件的性能。

    兼容性和支持


    兼容性
    - BF1206采用标准的SOT363封装,可以方便地替换其他同类型的MOS-FET,从而轻松集成到现有的电路设计中。
    - NXP半导体提供了详尽的技术文档和支持,确保用户能够充分利用其特性。

    常见问题与解决方案


    常见问题及解决办法
    - 问题1:如何确定最佳的工作条件?
    - 解决方案:参考数据手册中的图表和规范,进行仿真或实验,找到最适合的应用场景。

    - 问题2:在高温环境下性能降低怎么办?
    - 解决方案:增加散热片或者采用散热管理策略,以维持最佳工作温度。

    总结和推荐


    综合评估
    BF1206双N沟道双栅极MOS-FET是一款高性能的射频集成电路,具有出色的增益可控性和噪声抑制能力。适用于多种VHF/UHF应用,特别是在电视调谐器和相关设备中表现卓越。
    推荐使用
    鉴于BF1206的强大功能和广泛的适用性,强烈推荐在射频和模拟视频电路的设计中考虑使用。特别是对于需要高增益稳定性和低噪声的场合,BF1206无疑是一个理想的选择。

BF1206,115参数

参数
Ciss-不同 Vds 时的输入最大电容 2.4pF@ 5V @ Gate 1,3.2pF@ 5V @ Gate 2
栅极电荷 -
Vds-漏源极击穿电压 6V
Vgs(th)-栅源极阈值电压 -
Vgs-栅源极电压 10V,10V
通道数量 -
最大功率耗散 180mW
Rds(On)-漏源导通电阻 -
Id-连续漏极电流 30mA
FET类型 1个N沟道
配置 双双gate
长*宽*高 2.2mm*1.35mm*1mm
通用封装 TSSOP-6
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
