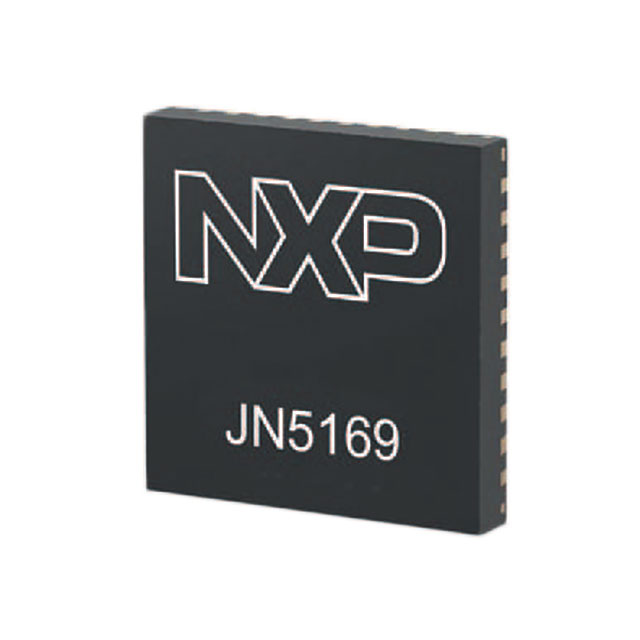

JN5169-001-M03-2Z

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 10dBm 25mA 802.15.4 17mA Zigbee 2.4GHz,2.5GHz 3.6V 2.5GHz I²C,SPI,UART 27.2mA 96dBm 2V QFN 贴片安装 16mm(长度)*21mm(宽度)
供应商型号: CY-JN5169-001-M03-2Z
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 无线收发芯片 JN5169-001-M03-2Z

JN5169-001-M03-2Z概述


    产品简介




    JN5169-001-M0x-2 模块家族 是由 NXP 半导体公司开发的一系列即用型微缩模块,适用于在 2.4 GHz 至 2.5 GHz 工业、科学及医疗(ISM)频段内使用 IEEE802.15.4 标准的应用程序。这些模块集成有完整的射频组件,无需进行昂贵的射频设计和测试。通过连接传感器和开关到模块的 IO 引脚,设计师可以快速完成产品开发,显著减少时间和成本。该系列模块支持 ZigBee 3.0 和 ZigBee PRO 栈,包括家庭自动化、光链路和智能能源配置文件。


    技术参数




    共同技术规格

    - 供电范围: 2.0 V 至 3.6 V
    - 存储温度范围: -40°C 至 +150°C
    - 工作温度范围: -40°C 至 +85°C

    不同模块的技术规格

    | 模块型号 | 尺寸 | 天线类型 | 发射功率 | 接收灵敏度 | TX电流 | RX电流 |
    | --- | --- | --- | --- | --- | --- | --- |
    | JN5169-001-M00-2 | 16 mm × 30 mm | 集成印刷天线 | 8.5 dBm / 10 dBm | -96 dBm | 27.2 mA (10 dBm), 23.6 mA (8.5 dBm) | 17.8 mA (10 dBm), 16.2 mA (0 dBm) |
    | JN5169-001-M03-2 | 16 mm × 21 mm | μFl 连接器 | 8.5 dBm / 10 dBm | -96 dBm | 27.2 mA (10 dBm), 23.6 mA (8.5 dBm) | 17.8 mA (10 dBm), 16.2 mA (0 dBm) |
    | JN5169-001-M06-2 | 16 mm × 30 mm | μFl 连接器 | 22 dBm | -100 dBm | 181 mA (22 dBm) | 22.8 mA (10 dBm) |


    产品特点和优势




    - 微缩模块解决方案:最小化产品开发时间,即插即用。
    - 兼容标准:符合 FCC 和 ETSI 标准。
    - 高集成度:内置射频组件和电源管理。
    - 高性能处理器:具备32位RISC CPU、512 KB闪存和32 KB RAM。
    - 多功能接口:多个串行接口、脉冲宽度调制(PWM)、UART和SPI端口。


    应用案例和使用建议




    该模块家族广泛应用于:
    - 智能家居:如家庭自动化网络。
    - 玩具和游戏外设。
    - 智能能源:如自供电光开关。
    - 远程监控:适用于各种低功耗无线系统。

    使用建议:
    - 在连接传感器和开关时,确保电源稳定,避免电压波动影响传输性能。
    - 选择合适的模块版本以适应不同的功率需求和天线接口。


    兼容性和支持




    所有型号均具有以下特性:
    - FCC 模块认证
    - CE 认证(部分型号)
    - RoHS 和无卤素认证

    NXP 提供全面的开发工具和软件支持,包括评估套件和软件开发工具包(SDK),方便开发者快速搭建原型并进行调试。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 模块未正确初始化 | 检查复位信号(RESET_N)是否正确 |
    | 通信故障 | 检查电源电压和输入信号电平 |
    | 无法实现最大发射功率 | 确保供电电压不低于2.8V |


    总结和推荐




    总结:
    JN5169-001-M0x-2 模块家族为开发者提供了一种高效且经济的方式来实现无线应用,尤其适合智能家居、玩具和智能能源领域。它们的高集成度、广泛的接口支持和全面的文档使开发变得简单快捷。

    推荐:
    鉴于其优越的性能、便捷的使用方法和广泛的应用范围,我们强烈推荐 JN5169-001-M0x-2 模块家族用于需要低功耗、高可靠性无线通信的产品开发。

JN5169-001-M03-2Z参数

参数
最大数据速率 -
最小工作频率 2.4GHz,2.5GHz
传输电流 25mA
接收机数量 -
射频系列/标准 802.15.4
接收电流 17mA
接口类型 I²C,SPI,UART
模块/芯片分类 -
最小工作供电电压 2V
典型输出功率 10dBm
调制方式 -
典型供电电流 27.2mA
支持协议 Zigbee
发送机数量 -
典型灵敏度 96dBm
最大工作频率 2.5GHz
最大工作供电电压 3.6V
长*宽*高 16mm(长度)*21mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

JN5169-001-M03-2Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

JN5169-001-M03-2Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 无线收发芯片 NXP SEMICONDUCTORS JN5169-001-M03-2Z JN5169-001-M03-2Z数据手册

JN5169-001-M03-2Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.9624 ¥ 105.0064
25+ $ 12.4268 ¥ 103.196
50+ $ 11.8912 ¥ 101.3855
100+ $ 11.6769 ¥ 100.4803
300+ $ 11.5698 ¥ 99.5751
500+ $ 11.4626 ¥ 98.6698
1000+ $ 11.1413 ¥ 94.1437
5000+ $ 11.1413 ¥ 94.1437
库存: 717
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 105
直接购买
加入购物车
