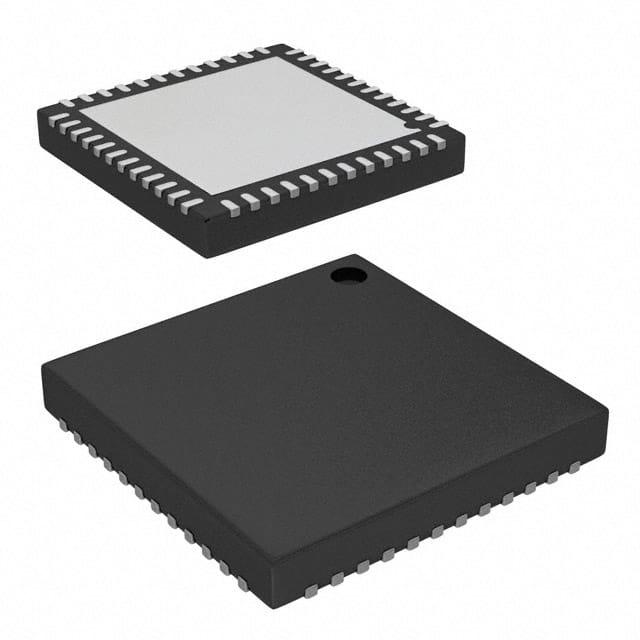

NRF24LE1-F16Q48-T

产品分类: 无线收发芯片
产品描述: 0dBm 6.8mA~11.1mA General ISM > 1GHz 12.4mA~13.3mA GFSK 3.6V 2Mbps I²C,JTAG,SPI,UART 94dBm 1.9V QFN 贴片安装 7mm*7mm*830μm
供应商型号: 4823-NRF24LE1-F16Q48-T-ND
供应商: Digi-Key
标准整包数: 1
NORDIC SEMICONDUCTOR 无线收发芯片 NRF24LE1-F16Q48-T

NRF24LE1-F16Q48-T概述

    nRF24LE1 Ultra-Low Power Wireless System On-Chip Solution

    1. 产品简介


    nRF24LE1是一款超低功耗无线系统单芯片(SoC)解决方案,结合了高效的2.4GHz无线收发器和高性能微控制器。它被广泛应用于计算机外设、远程控制、货物追踪和监控等领域。nRF24LE1的核心特点是其超低功耗设计,使其成为电池供电应用的理想选择。

    2. 技术参数


    nRF24LE1的技术规格如下:
    - 无线传输:
    - 数据速率:250 kbps, 1 Mbps, 2 Mbps
    - 工作频率:2.4 GHz ISM频段
    - 微控制器:
    - CPU:8051兼容处理器
    - 程序存储器:16 KB Flash
    - 数据存储器:1 KB RAM
    - 非易失性数据存储:1 KB NV数据存储器(高耐久度)
    - 外围接口:
    - 6-12位ADC
    - 支持AES加密硬件加速器
    - 16-32位乘法除法协处理器
    - 电源管理:
    - 提供多种电源模式,包括超低功耗模式和高效活动模式
    - 支持硬件调试工具和固件升级
    - 封装:
    - 4x4mm QFN24, 5x5mm QFN32, 7x7mm QFN48

    3. 产品特点和优势


    nRF24LE1的独特功能包括:
    - 超低功耗设计:适用于需要长时间运行的便携式设备。
    - 集成度高:将无线收发器和微控制器集成于单芯片上,简化了设计复杂度。
    - 多功能性:适用于多种应用场景,如计算机外设、智能家居和健康监控。
    - 安全性:内置AES加密硬件加速器,提供可靠的数据安全保护。
    - 灵活性:支持多种封装方式,易于集成到不同的硬件设计中。

    4. 应用案例和使用建议


    - 计算机外设:nRF24LE1常用于无线鼠标和键盘,实现便捷的操作体验。
    - 使用建议:在设计时考虑天线布局以保证最佳接收效果,同时利用芯片的低功耗特性延长电池寿命。

    - 智能家居:应用于无线遥控和安全系统。
    - 使用建议:合理设置唤醒配置寄存器以优化待机时间,增强系统的响应速度。

    5. 兼容性和支持


    nRF24LE1具有广泛的兼容性,可以与其他标准无线设备和微控制器无缝对接。Nordic Semiconductor提供详尽的技术支持和文档,确保用户能够顺利进行开发和维护。

    6. 常见问题与解决方案


    - 问题1:如何启动硬件调试?
    - 解决方案: 参考芯片的手册中的硬件调试章节,使用兼容的调试工具进行连接和配置。
    - 问题2:如何进行固件升级?
    - 解决方案: 使用Nordic Semiconductor提供的固件升级工具,按照文档说明进行操作。

    7. 总结和推荐


    nRF24LE1凭借其超低功耗、高集成度和多样的应用潜力,成为当前市场上极具竞争力的产品。对于追求高能效和多功能性的应用场景,推荐使用nRF24LE1。其优秀的性能和全面的支持,使得它成为了开发者和工程师的理想选择。

NRF24LE1-F16Q48-T参数

参数
接收电流 12.4mA~13.3mA
典型输出功率 0dBm
最大数据速率 2Mbps
最小工作供电电压 1.9V
典型灵敏度 94dBm
模块/芯片分类 -
射频系列/标准 General ISM > 1GHz
传输电流 6.8mA~11.1mA
最大工作频率 -
最大工作供电电压 3.6V
典型供电电流 -
调制方式 GFSK
最小工作频率 -
接口类型 I²C,JTAG,SPI,UART
支持协议 -
接收机数量 -
发送机数量 -
长*宽*高 7mm*7mm*830μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

NRF24LE1-F16Q48-T厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NRF24LE1-F16Q48-T数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 无线收发芯片 NORDIC SEMICONDUCTOR NRF24LE1-F16Q48-T NRF24LE1-F16Q48-T数据手册

NRF24LE1-F16Q48-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6176 ¥ 39.0187
1000+ $ 3.9936 ¥ 33.7461
库存: 397
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.01
