NRF9160-SIAA-B1A-R

产品分类: 无线收发芯片
产品描述: 23dBm Cellular 700MHz 2.2GHz 8Mbps I²C,SPI,UART 114dBm 贴片安装
供应商型号: 4077934
供应商: 海外现货
标准整包数: 1

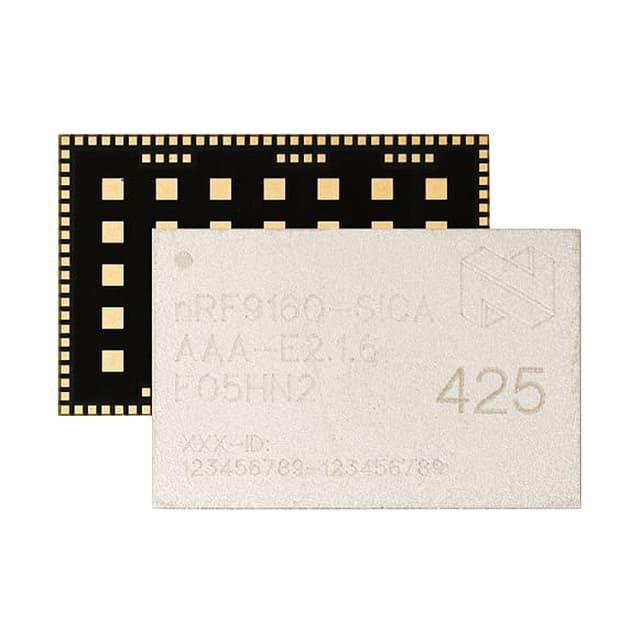

NORDIC SEMICONDUCTOR 无线收发芯片 NRF9160-SIAA-B1A-R

NRF9160-SIAA-B1A-R概述

    nRF9160:LTE Cat-M1/Cat-NB1/Cat-NB2 通信模组技术手册

    产品简介


    nRF9160 是一款专为物联网(IoT)应用设计的多协议蜂窝通信模组,集成了强大的 ARM Cortex-M33 微控制器和 LTE-M/NB-IoT 通信功能。它能够支持传感器网络、物流跟踪、智能能源、建筑自动化等多个领域的应用。此模组适用于需要长距离连接和低功耗操作的应用场合。

    技术参数


    - 微控制器
    - 内核:ARM Cortex-M33
    - 闪存:1 MB
    - RAM:256 KB 低漏电率
    - EEMBC CoreMark 得分:243
    - 支持多种外设接口,包括 SPI、I2C、UART、I2S 和 PDM
    - LTE 调制解调器
    - 类型:3GPP LTE release 13 Cat-M1 和 Cat-NB1,release 14 Cat-NB2
    - 输出功率:最高 23 dBm
    - 接收灵敏度:低频段 -108 dBm,中频段 -107 dBm
    - 支持 GPS 接收
    - 电源管理功能:DRX、eDRX、PSM
    - 支持 IP v4/v6 协议栈及安全套接字(TLS/DTLS)
    - 电流消耗
    - 功耗模式:2.7 μA
    - eDRX 模式:18 μA(Cat-M1)、37 μA(Cat-NB1)
    - 封装尺寸
    - 封装尺寸:10 x 16 x 1.04 mm LGA
    - 工作电压
    - 单一电源:3.0 V - 5.5 V

    产品特点和优势


    nRF9160 通过集成 LTE-M/NB-IoT 调制解调器与高性能微控制器,实现了强大且灵活的系统架构。其特点包括:
    - 高效的 ARM Cortex-M33 内核和丰富的外设接口。
    - 低功耗模式支持,延长电池寿命。
    - 支持最新的 3GPP LTE 标准,提供广泛的全球覆盖。
    - 安全机制如 ARM TrustZone 和加密技术,确保数据传输的安全性。
    - 紧凑的封装尺寸,适合于空间受限的应用场景。

    应用案例和使用建议


    nRF9160 在多个 IoT 领域都有广泛应用。例如,在智能家居系统中,它可以用于家庭自动化设备的远程监控;在物流行业中,可用于资产追踪和实时位置更新。
    使用建议:
    1. 在设计中利用易DMA(EasyDMA)技术简化外围设备的数据传输。
    2. 利用安全机制保护数据传输安全。
    3. 选择合适的电源管理策略,以适应不同的应用需求。

    兼容性和支持


    nRF9160 与多种设备和平台兼容,包括智能手机和平板电脑等。nRF Connect SDK 提供全面的支持文档和开发工具,帮助开发者轻松集成和调试模组。

    常见问题与解决方案


    1. 如何配置 nRF9160 的安全设置?
    - 解决方案:使用 Nordic Semiconductor 提供的安全库和工具进行配置。

    2. 在运行过程中,发现电流消耗过高,应该如何解决?
    - 解决方案:检查电源管理和时钟设置,优化睡眠模式和唤醒频率。

    总结和推荐


    综述:
    nRF9160 是一款高度集成、高效能的通信模组,特别适合于需要广泛连接能力和低功耗的物联网应用。其独特的安全特性和灵活性使其成为 IoT 领域的重要选择之一。
    推荐:
    强烈推荐 nRF9160 用于各类物联网应用,尤其是在需要高可靠性和安全性的小型设备中。Nordic Semiconductor 提供的强大支持和开发工具也极大地促进了产品的成功应用。

NRF9160-SIAA-B1A-R参数

参数
接收机数量 -
最大工作供电电压 -
最大工作频率 2.2GHz
最小工作频率 700MHz
接口类型 I²C,SPI,UART
模块/芯片分类 -
调制方式 -
传输电流 -
典型输出功率 23dBm
典型供电电流 -
最小工作供电电压 -
发送机数量 -
典型灵敏度 114dBm
最大数据速率 8Mbps
支持协议 -
射频系列/标准 Cellular
接收电流 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NRF9160-SIAA-B1A-R厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NRF9160-SIAA-B1A-R数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 无线收发芯片 NORDIC SEMICONDUCTOR NRF9160-SIAA-B1A-R NRF9160-SIAA-B1A-R数据手册

NRF9160-SIAA-B1A-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 178.3969
5+ ¥ 166.5037
10+ ¥ 163.5304
50+ ¥ 160.5572
100+ ¥ 160.5572
250+ ¥ 160.5572
库存: 2795
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 178.39
