nRF52811-QCAA-T

产品分类: 无线收发芯片
产品描述: 4dBm 2.1mA~15.4mA 802.15.4,Bluetooth 3.5mA~11.2mA FSK 2Mbps ADC,PDM,PWM,SPI,UART 104dBm QFN-32 贴片安装
供应商型号: 3596272
供应商: 海外现货
标准整包数: 1

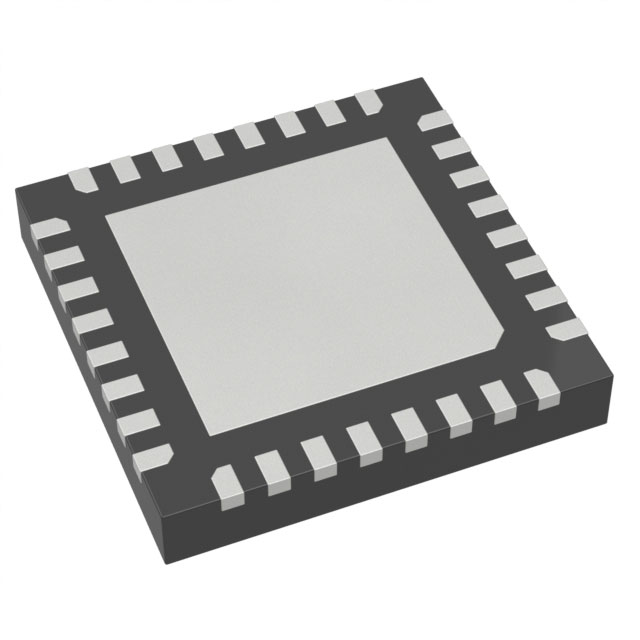

NORDIC SEMICONDUCTOR 无线收发芯片 nRF52811-QCAA-T

nRF52811-QCAA-T概述

    nRF52811 SoC:蓝牙低功耗方向查找SoC

    产品简介


    nRF52811是Nordic Semiconductor公司推出的新一代SoC(片上系统),作为nRF52系列的第四代产品,它不仅具备蓝牙低功耗(BLE)方向查找功能,还兼容Thread和Zigbee协议。nRF52811 SoC适用于多种应用领域,包括定位系统、网络处理器、近距离解决方案、实时定位系统、资产管理及智能家居等。凭借其先进的通信能力和低功耗设计,该芯片成为了许多创新应用的理想选择。

    技术参数


    nRF52811 SoC的主要技术参数如下:
    - 处理器:64MHz 32位Arm Cortex-M4微处理器
    - 存储器:192KB闪存+24KB RAM
    - 无线通信:蓝牙5.3(支持长距离和方向查找)、IEEE 802.15.4(兼容Thread和Zigbee)
    - 空中传输速率:蓝牙LE:2Mbps、1Mbps、500kbps、125kbps;IEEE 802.15.4:250kbps
    - 发射功率:可编程范围为+4dBm至-20dBm,以4dB为步进
    - 接收灵敏度:蓝牙LE:125kbps时-104dBm,500kbps时-100dBm,1Mbps时-96dBm,2Mbps时-94dBm;IEEE 802.15.4:250kbps时-101dBm
    - 电流消耗:在+4dBm发射时为7.0mA,在0dBm发射时为4.6mA,接收时分别为4.6mA(1Mbps)和5.2mA(2Mbps)
    - 电压供应范围:1.7V至3.6V
    - 封装选项:6x6mm QFN48、5x5mm QFN32、2.48x2.46mm WLCSP33

    产品特点和优势


    nRF52811 SoC拥有众多独特功能和优势,使其在市场上脱颖而出。该芯片采用了高性能的Arm Cortex-M4处理器,具有丰富的外设接口,能够满足各种复杂的应用需求。同时,其内置的DC-DC调节器保证了更低的功耗,使得nRF52811成为电池供电设备的理想选择。通过蓝牙低功耗方向查找功能,nRF52811能够提供更加精准的位置信息,进而提升用户体验。

    应用案例和使用建议


    在实时定位系统(RTLS)中,nRF52811 SoC可以作为标签(Tag)或定位器(Locator)。标签通常作为一个简单的信标设备广播信号,而每个定位器则负责检测信号来源的方向,并将其发送到位置引擎进行处理。例如,通过角度到达法(AoA)或角度离开法(AoD),可以实现对标签位置的精确定位。
    为了充分发挥nRF52811 SoC的优势,开发者可以根据具体的应用场景,调整其工作模式和参数设置。例如,在某些需要较长通信距离的场景下,可以通过调整发射功率来优化系统的整体性能。

    兼容性和支持


    nRF52811 SoC不仅支持蓝牙低功耗(BLE)方向查找,还兼容Thread和Zigbee协议。这使得它在智能家居、工业自动化等场景中具有广泛的应用前景。此外,Nordic Semiconductor提供了丰富的开发工具和资源,如nRF Connect SDK,帮助用户快速启动项目并加速产品上市时间。推荐使用nRF52840 DK开发套件作为开发起点,虽然该套件不支持蓝牙方向查找功能。

    常见问题与解决方案


    在使用nRF52811 SoC过程中,用户可能会遇到一些常见问题。以下是几个典型问题及其解决方法:
    - 问题1:设备无法连接蓝牙
    - 解决方法:检查硬件连接是否正确,确保天线与模块连接良好;重启设备或重新启动蓝牙服务。

    - 问题2:设备连接不稳定
    - 解决方法:检查信号干扰情况,尽量避免障碍物和强磁场的影响;降低发射功率或增加重传次数。
    - 问题3:设备电量消耗过快
    - 解决方法:调整工作模式和睡眠模式,合理规划任务调度;减少不必要的广播或数据传输。

    总结和推荐


    综上所述,nRF52811 SoC是一款集成了丰富功能和高集成度的多协议通信SoC。凭借其出色的通信能力、强大的处理能力和低功耗特性,nRF52811成为了定位系统、智能家居和其他物联网应用领域的理想选择。对于追求高效能和高精度的开发者而言,这款芯片无疑是一个值得考虑的优质解决方案。

nRF52811-QCAA-T参数

参数
传输电流 2.1mA~15.4mA
典型供电电流 -
接收机数量 -
接口类型 ADC,PDM,PWM,SPI,UART
发送机数量 -
接收电流 3.5mA~11.2mA
支持协议 -
调制方式 FSK
模块/芯片分类 -
最大数据速率 2Mbps
典型灵敏度 104dBm
最小工作频率 -
最小工作供电电压 -
最大工作供电电压 -
最大工作频率 -
射频系列/标准 802.15.4,Bluetooth
典型输出功率 4dBm
通用封装 QFN-32
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

nRF52811-QCAA-T厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

nRF52811-QCAA-T数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 无线收发芯片 NORDIC SEMICONDUCTOR nRF52811-QCAA-T nRF52811-QCAA-T数据手册

nRF52811-QCAA-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
