NL-SW-GPRS

产品分类: 无线收发芯片
厂牌: NIMBELINK
产品描述: 330mA 手机 330mA 2G,3G GPRS,GSM 4.3V UART 3.5V DIP-20 通孔安装 33.6mm*29mm*6.63mm
供应商型号: 1477-1003-ND
供应商: Digi-Key
标准整包数: 1

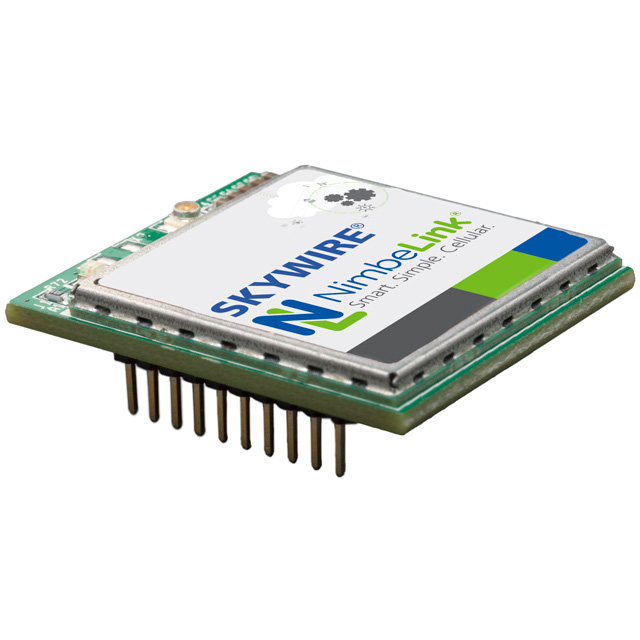

NIMBELINK 无线收发芯片 NL-SW-GPRS

NL-SW-GPRS概述

    # Skywire® GPRS Embedded Cellular Modem 技术手册

    产品简介


    Skywire® GPRS嵌入式蜂窝调制解调器是NimbeLink公司推出的创新型通信模块,专为机器对机器(M2M)设备设计。它通过提供稳定且成本效益高的蜂窝连接,帮助OEM客户快速实现产品上市,同时规避联邦和运营商认证的复杂性。作为市场上最小的嵌入式蜂窝模块之一,Skywire®使用流行的Skywire接口并支持GSM/GPRS通信,这不仅降低了硬件成本,还显著减少了网络接入费用。Skywire®广泛适用于工业控制、远程监控、智能物流等领域。

    技术参数


    电气规格
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 主电源电压(VCC) | 3.5 | 3.9 | 4.3 | V |
    | I/O电压参考(VREF) | 1.65 | 1.8/3.3| 5.5 | V |
    | 峰值电流 330 mA |
    推荐引脚分配
    | 引脚号 | 名称 | 方向 | 描述 |
    ||
    | 1 | VCC | 输入 | 主电源供应 |
    | 2 | DOUT | 输出 | UART数据输出 |
    | 3 | DIN | 输入 | UART数据输入 |
    | 4 | GND | 输入 | 地 |
    | 13 | ON/nSLEEP | 输出 | 指示网络状态的LED信号 |
    绝对最大额定值
    - 主电源电压:4.3V
    - I/O电压参考:5.5V

    产品特点和优势


    Skywire® GPRS的主要优势体现在以下几个方面:
    1. 小巧紧凑的设计:模块尺寸仅为29.0 x 33.60 x 6.63毫米(不包含引脚高度),适合体积受限的应用场景。
    2. 广泛支持的频段:支持850/900/1800/1900MHz频率范围,覆盖全球主要运营商频段。
    3. 低功耗模式:支持深度睡眠模式,大幅降低待机功耗。
    4. 良好的扩展性:可通过UART接口连接外部传感器或其他设备,便于集成到各种物联网解决方案中。

    应用案例和使用建议


    应用场景
    Skywire® GPRS适用于多种工业物联网应用,如:
    - 智能电表远程数据采集
    - 农业环境监测
    - 工业自动化设备的无线控制
    使用建议
    1. 电源设计:确保基板电源能够承受高达1A的峰值电流,并在VCC引脚附近放置一个100μF的去耦电容以保证供电稳定性。
    2. 网络状态指示灯配置:按照说明书配置ON/nSLEEP信号以启用LED指示灯功能。
    3. 天线选择:优先选用Taoglas TG.30.8113或MobileMark PSKN3-900/1900S作为主天线,满足FCC和运营商要求。

    兼容性和支持


    Skywire® GPRS与其他标准天线连接器完全兼容,例如U.FL-R-SMT(10) CAB.011和Micro SIM卡插座。NimbeLink提供了详尽的技术文档和支持服务,包括设计指南、样品申请及售后服务热线。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 网络注册失败 | 检查SIM卡是否正确安装,重新启动模块。 |
    | 发射功率异常 | 确保天线阻抗匹配良好,并调整增益设置至规定范围内。 |
    | 启动时间过长 | 确认ON/OFF信号符合要求,尝试强制复位模块。 |

    总结和推荐


    Skywire® GPRS是一款功能强大且易于集成的嵌入式蜂窝调制解调器,非常适合需要高可靠性和广泛覆盖的应用场合。凭借其紧凑设计、卓越性能以及完善的文档支持,我们强烈推荐此产品用于各类物联网项目。无论是研发阶段还是大规模生产,Skywire®都能为客户提供可靠的通信保障。

NL-SW-GPRS参数

参数
发送机数量 -
调制方式 -
典型输出功率 -
最大数据速率 -
最大工作频率 -
最小工作频率 -
模块/芯片分类 -
传输电流 330mA
接收机数量 -
接口类型 UART
射频系列/标准 手机
最大工作供电电压 4.3V
典型灵敏度 -
支持协议 2G,3G GPRS,GSM
接收电流 330mA
典型供电电流 -
最小工作供电电压 3.5V
长*宽*高 33.6mm*29mm*6.63mm
通用封装 DIP-20
安装方式 通孔安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 管装

NL-SW-GPRS厂商介绍

NimbeLink是一家专注于物联网(IoT)解决方案的公司,提供各种无线通信模块和设备,以支持远程数据传输和设备监控。公司的主要产品分类包括:

1. 蜂窝模块:提供2G、3G、4G LTE和5G蜂窝模块,适用于需要远程通信的应用。
2. **模块:用于全球范围内的通信,特别是在没有蜂窝网络覆盖的地区。
3. LoRa模块:低功耗广域网(LPWAN)技术,适用于需要低功耗和长距离通信的应用。
4. 蓝牙模块:支持短距离无线通信,常用于个人设备和智能家居产品。
5. GPS模块:提供精确的位置信息,适用于需要定位服务的应用。

NimbeLink的产品广泛应用于以下领域:

- 智能城市:用于交通管理、公共安全和能源监控。
- 农业:监测作物生长条件,优化灌溉和施肥。
- 工业自动化:远程监控和控制生产线。
- 医疗保健:远程患者监护和健康监测。
- 环境监测:跟踪空气质量、水质和其他环境参数。

NimbeLink的优势在于:

- 技术领先:提供最新的无线通信技术,确保客户能够利用最先进的解决方案。
- 定制解决方案:能够根据客户需求定制产品,满足特定应用的需求。
- 全球服务:提供全球范围内的销售和技术支持,确保客户无论在何处都能获得服务。
- 可靠性和耐用性:产品经过严格测试,确保在各种环境下都能稳定运行。

NL-SW-GPRS数据手册

厂牌 PDF简要描述 下载
NIMBELINK 无线收发芯片 NIMBELINK NL-SW-GPRS NL-SW-GPRS数据手册

NL-SW-GPRS封装设计

查看详情并下载
Symbol
Footprint
3D Model
