CUS-14TB

产品分类: 滑动开关
产品描述: NIDEC COPAL ELECTRONICS GMBH 拨动开关, SP4T, 300 mA, 单刀
供应商型号: UNP-CUS-14TB
供应商: 海外现货
标准整包数: 1

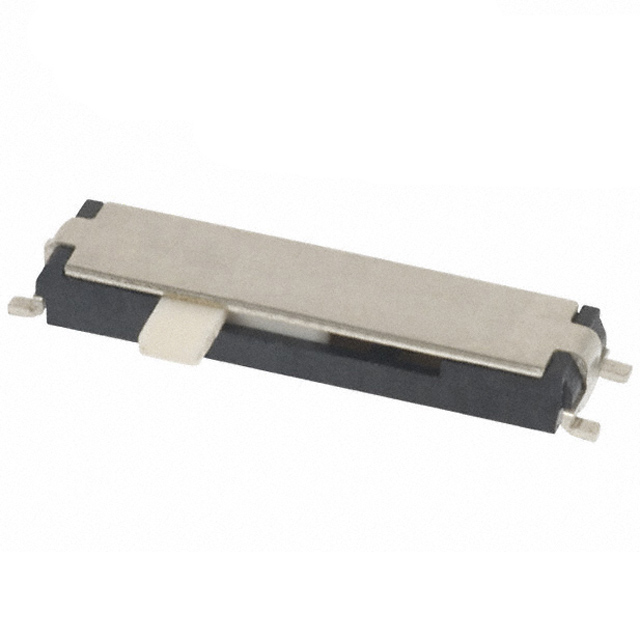

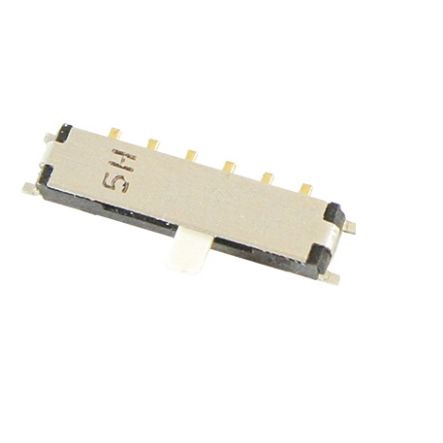

NIDEC COMPONENTS CORPORATION 滑动开关 CUS-14TB

CUS-14TB概述


    产品简介


    低轮廓滑动开关(Low-profile Slide Switches)是一种小型化设计的电子元器件,适用于移动立体声设备、液晶电视和摄像机等多种应用领域。此类型的开关通常用于需要频繁操作且空间有限的应用场合,具有体积小巧、操作便捷的特点。

    技术参数


    主要特征和技术规格
    - 尺寸: 高度仅1.4毫米,低轮廓设计,易于安装。
    - 材料: 内部结构由UL94V-0等级阻燃材料构成,确保高安全标准。
    - 接线方式: 支持多种终端形式,包括直角弯头(Gull wing)。
    - 包装形式: 支持盘式包装(Tape and Reel),不同型号的包装数量有所不同。

    性能参数
    - 工作温度范围: 操作温度范围为-20°C至70°C,存储温度范围为-40°C至85°C。
    - 额定负载:
    - 非切换负载:DC50V 100mA。
    - 切换负载:DC4V 300mA。
    - 最小电流:DC20mV 1µA。
    - 接触电阻: 最大70毫欧姆。
    - 绝缘电阻: 最小100兆欧(DC 100V)。
    - 耐压强度: AC100V 60秒。
    - 接触时间: 非短路型。
    机械特性
    - 操作力: 视具体型号而定,如CUS-12的操作力为2±1.7N(约0.2±0.17kgf)。
    - 触发行程: 1.5毫米。
    - 使用寿命: 可承受连续负载10000次循环,条件为DC4V±0.5V,300mA±10mA。

    产品特点和优势


    此款低轮廓滑动开关的优势在于其紧凑的设计和可靠的性能。低至1.4毫米的高度使得它在狭小的空间内能够灵活运用,而其高接触可靠性和宽泛的工作温度范围使其成为许多应用的理想选择。此外,通过使用UL94V-0等级的材料,进一步增强了产品的安全性。

    应用案例和使用建议


    这种低轮廓滑动开关广泛应用于便携式电子设备中,例如移动电话、相机和音频播放器。由于其体积小巧,安装方便,适合在对空间要求较高的设备内部使用。对于实际使用中的优化建议,建议在安装时注意正确的操作力以避免过度磨损,从而延长其使用寿命。

    兼容性和支持


    该产品支持多种形状的终端,如直角弯头(Gull wing),并提供不同形式的包装,如Tape和Reel。厂商提供了详细的技术支持和售后服务,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    根据技术手册,常见的问题包括接触不良和寿命不足。针对接触不良,建议检查接触面是否清洁,并确认操作力符合要求。若发现寿命不足,则可能是由于过载使用造成的,应适当降低负载量。

    总结和推荐


    低轮廓滑动开关凭借其紧凑的设计、出色的性能和广泛的适用性,在电子元件市场上占据了一席之地。其低至1.4毫米的高度、耐用的机械特性和丰富的电气参数使其成为了众多应用的理想选择。总体来说,我们非常推荐这款产品,尤其是对空间有限但需高性能操作的设备。

CUS-14TB参数

参数
执行器长度 1.5mm
机械寿命 -
开关功能 On-On-On-On
最大交流触点电压 -
最大直流触点电压 4V
触点时间 非短路(BBM)
电流额定值 -
电压额定值 4V(DC)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
