CAS-120TB1

产品分类: 滑动开关
产品描述: NIDEC COPAL ELECTRONICS GMBH 拨动开关, 单刀双掷, 100 mA, 单刀
供应商型号: SXE-CAS-120TB1
供应商: 海外现货
标准整包数: 1

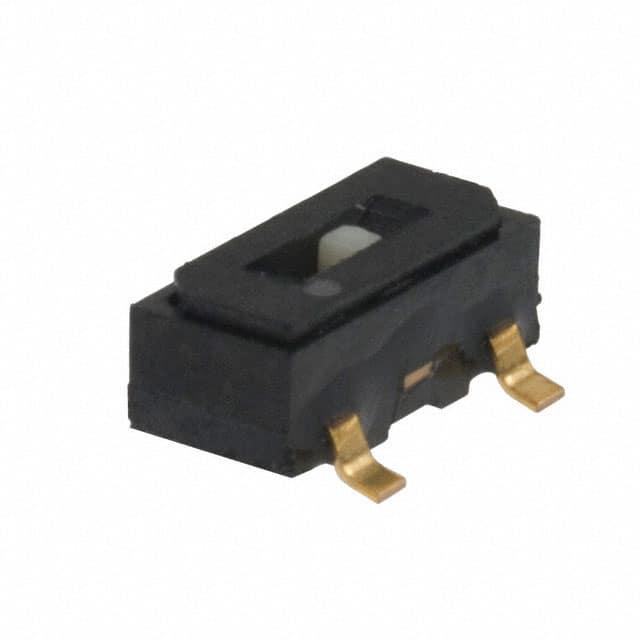

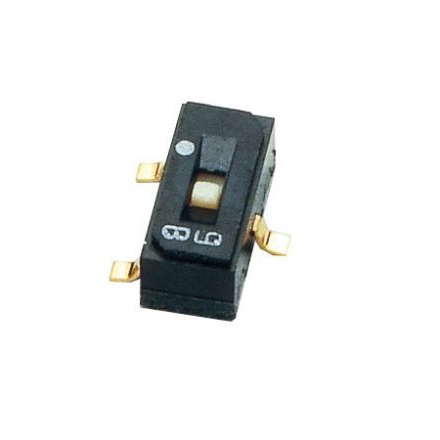

NIDEC COMPONENTS CORPORATION 滑动开关 CAS-120TB1

CAS-120TB1概述

    SLIDE SWITCHES (SMD) 技术手册

    1. 产品简介


    SLIDE SWITCHES (SMD) 是一款表面贴装型滑动开关,广泛应用于消费电子、工业控制和通信设备等领域。该系列开关具有小型化设计,能够有效节省空间并提供稳定可靠的接触性能。此外,它们还具备出色的焊接性能,可以与大多数自动拾放机兼容。

    2. 技术参数


    - 工作温度范围: -40°C 至 85°C
    - 存储温度范围: -40°C 至 85°C
    - 可焊性: 符合标准,适用于回流焊和手工焊接
    - 操作力: 0.5N 至 5N
    - 停止强度: 10N
    - 重量: CAS-120 约 0.05g,CAS-220/D20 约 0.08g
    - 电气特性:
    - 非切换电流: DC50V 100mA
    - 切换电流: DC6V 100mA / DC24V 25mA
    - 接触电阻: 最大 50mΩ
    - 绝缘电阻: 最小 1000MΩ (DC100V)
    - 耐压强度: AC500V, 60s
    - 机械特性:
    - 振动: ±1.5mm 或 98m/s², 10-500Hz, 3个方向各10次循环
    - 冲击: 490m/s², 11ms, 6个方向各3次
    - 负载寿命: 2000次,DC6±0.5V, 100±10mA
    - 湿度: -10°C 至 65°C, 相对湿度 0% 至 96%, 24小时共10个周期
    - 高温暴露: 85°C, 96小时
    - 低温暴露: -40°C, 96小时
    - 热冲击: -40°C (0.5h) 至 85°C (0.5h),5个周期

    3. 产品特点和优势


    - 紧凑型设计: 适合小型化电子产品
    - 双金镀层接触: 提供优异的接触稳定性
    - 低轮廓设计: 仅为2.5mm高
    - 防洗型: 可选配密封胶带,提高防尘防水性能
    - RoHS合规: 环保无害

    4. 应用案例和使用建议


    - 消费电子: 手机、平板电脑的电源开关
    - 工业控制: 工业自动化设备的信号控制
    - 通信设备: 电信设备中的信号转换
    使用建议:
    - 在安装时注意保持足够的间距以确保良好的散热效果。
    - 使用前检查封装和运输过程中是否有损坏。
    - 严格按照回流焊工艺参数进行焊接。

    5. 兼容性和支持


    - 兼容性: 与大多数自动拾放机兼容
    - 包装规格: 提供卷带(Taping)和塑料袋(Bulk)两种形式
    - 制造商支持: 提供详尽的技术手册和售后服务支持

    6. 常见问题与解决方案


    - 问题: 开关操作不稳定
    - 解决方案: 检查接触面是否干净,确认焊接质量良好
    - 问题: 接触电阻过高
    - 解决方案: 清理接触点并重新焊接
    - 问题: 开关无法正常关闭
    - 解决方案: 检查是否有外部机械干扰或接触不良

    7. 总结和推荐


    该系列滑动开关以其小型化设计、稳定的电气性能和出色的机械特性,在众多应用场合中表现出色。推荐用于需要紧凑、可靠开关的场合,特别是在自动化和通信领域。用户在选择时应根据具体应用需求挑选合适的型号和配置。

CAS-120TB1参数

参数
最大直流触点电压 6V
触点时间 未指定
电流额定值 100mA(DC)
电压额定值 6V(DC)
执行器长度 -
机械寿命 -
开关功能 On-On
最大交流触点电压 -
通用封装 SPDT
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

CAS-120TB1厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

CAS-120TB1数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 滑动开关 NIDEC COMPONENTS CORPORATION CAS-120TB1 CAS-120TB1数据手册

CAS-120TB1封装设计

查看详情并下载
Symbol
Footprint
3D Model
