1-1825010-8

产品分类: 滑动开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 拨动开关, 四刀双掷, 17.38mm长, 300 mA @ 115 V 交流, 闭锁
供应商型号: 3397736
供应商: 海外现货
标准整包数: 1

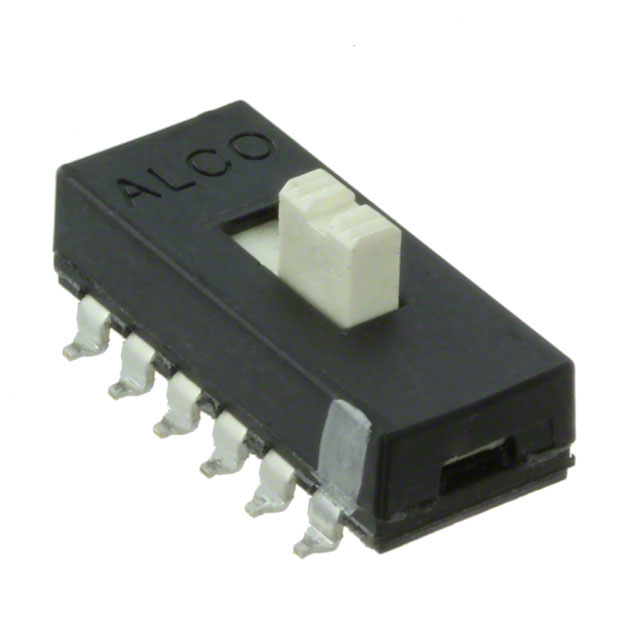

TE CONNECTIVITY 滑动开关 1-1825010-8

1-1825010-8概述


    产品简介


    本产品目录涵盖了一系列由泰科电子(Tyco Electronics)提供的高性能开关,包括DIP开关、滑动开关、拨动开关、按钮开关、微动开关、旋转开关及工业控制开关。这些开关产品广泛应用于家用电器、楼宇自动化、办公设备、通信、测试测量仪器、遥控装置、机械设备以及空调系统等多个领域。此外,泰科电子还提供一系列附件,如旋钮、盖帽、密封套及其相关的硬件,进一步完善了其产品线。

    技术参数


    以下是部分主要开关系列的技术规格:
    DIP开关(GDS系列)
    - 接触方式:表面贴装(SMT)或通孔(THT)
    - 额定电流:25 mA @ 24 Vdc
    - 电气寿命:1000次操作
    - 操作温度范围:-30°C 至 +85°C
    - 尺寸:6.2 x 2.7 mm
    - 包装方式:管式、带状、卷带
    滑动开关(STS, SDS系列)
    - 接触类型:银或金
    - 额定电流:300 mA @ 125 Vac
    - 电气寿命:10,000次操作
    - 操作温度范围:-15°C 至 +60°C
    - 尺寸:依据具体型号而定
    - 包装方式:散装
    拨动开关(TST系列)
    - 额定电流:20 mA @ 20 Vac/dc
    - 电气寿命:80,000次操作
    - 操作温度范围:-30°C 至 +85°C
    - 尺寸:8.1 x 5.0 x 9.1 mm
    - 包装方式:散装
    微动开关(MP Miniature Micro Switch系列)
    - 接触配置:单刀双掷(SPDT)
    - 额定电流:16 A @ 250 Vac
    - 电气寿命:100,000次操作
    - 操作温度范围:-25°C 至 +130°C
    - 尺寸:27.8 x 10.2 x 15.9 mm
    - 包装方式:盘装

    产品特点和优势


    DIP开关
    - 超低轮廓设计
    - 半节距选项
    - 金触点,提供卓越的导电性和耐久性
    滑动开关
    - 小型化设计,适用于紧凑空间
    - 经济高效,适合批量生产
    拨动开关
    - IP防护等级,适合恶劣环境
    - 多种终端类型和安装方式,易于集成
    微动开关
    - 大电流处理能力
    - 高可靠性,长使用寿命
    - 广泛的适用温度范围

    应用案例和使用建议


    DIP开关
    - 适合需要多个位置选择的应用,如家电、智能家居系统等。
    - 使用时需确保正确的电源电压和额定电流,避免过载导致损坏。
    滑动开关
    - 可用于需要手动操作且频繁使用的场景,如家庭电器面板上的电源开关。
    - 确保开关安装平整,避免由于机械力不均导致的故障。
    拨动开关
    - 在电路板设计中,根据所需的负载电流选择合适型号的开关,以保证稳定运行。
    - 安装前检查终端连接是否牢固,防止接触不良。
    微动开关
    - 常用于传感器和自动控制系统中,需注意环境湿度和温度的影响。
    - 定期清洁和检查,确保良好的接触状态和延长使用寿命。

    兼容性和支持


    泰科电子的开关产品具有广泛的兼容性,适用于多种电子设备。公司提供详尽的产品文档和技术支持服务,客户可以通过访问公司网站或联系销售办事处获取更多帮助和资源。此外,产品手册详细列出了每种开关的具体安装要求和兼容性说明,方便用户进行快速参考。

    常见问题与解决方案


    DIP开关
    - 问题: 开关点击力度过大
    - 解决方法: 检查安装时是否有异物阻碍或安装方向是否正确。

    - 问题: 触点间电阻异常
    - 解决方法: 使用万用表检测接触点电阻,确认无断路或短路现象。
    滑动开关
    - 问题: 开关卡顿
    - 解决方法: 清理开关内部灰尘和污垢,润滑滑动部件。

    - 问题: 触点烧蚀
    - 解决方法: 检查电源是否超负荷,更换合适的额定电流开关。
    拨动开关
    - 问题: 操作手感不佳
    - 解决方法: 检查安装是否到位,尝试调整开关的位置和角度。
    微动开关
    - 问题: 开关反应迟钝
    - 解决方法: 清理杠杆和动作部位,确保接触良好。

    总结和推荐


    综上所述,泰科电子提供的开关产品具备多样化的型号和广泛的适用性,能够满足不同场景下的需求。它们在设计上采用了先进的制造工艺,拥有高精度和长寿命的特点。对于需要稳定性和可靠性的关键应用场合,强烈推荐选用泰科电子的开关产品。无论是家用电器、办公设备还是工业控制领域,泰科电子的开关都能提供卓越的性能和可靠性,是您理想的合作伙伴。

1-1825010-8参数

参数
电压额定值 20V(DC)
执行器长度 2.79mm
机械寿命 15000Cycles
开关功能 On-On
最大交流触点电压 115V
最大直流触点电压 115V
触点时间 短路(MBB)
电流额定值 -
长*宽*高 17.38mm(长度)*7.37mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

1-1825010-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1825010-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 滑动开关 TE CONNECTIVITY 1-1825010-8 1-1825010-8数据手册

1-1825010-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
