AS23AP

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(AC) On-Off-On 50000Cycles 28V 28V 非短路(BBM) 2.5mm 通孔安装 9.8mm(长度)*9.2mm(高度)
供应商型号: 633-AS23AP
供应商: Mouser
标准整包数: 1

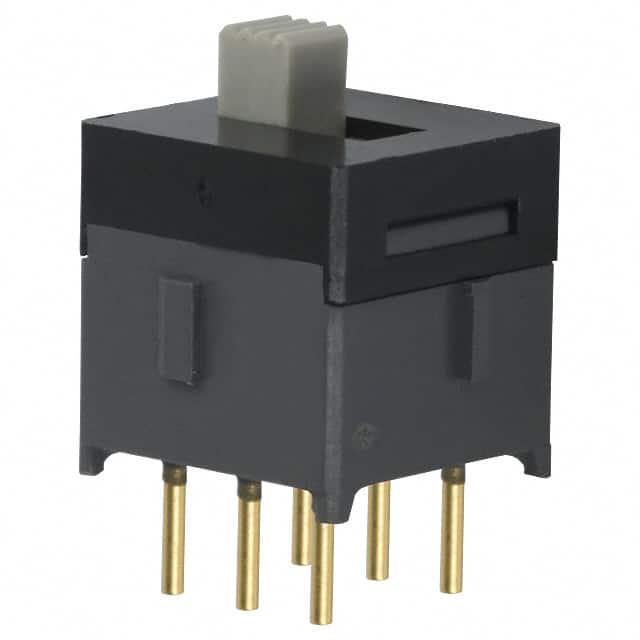

NKK SWITCHES 滑动开关 AS23AP

AS23AP概述


    产品简介


    本产品为H系列AS微型滑动开关(H4、H5、H6、H7、H8),主要应用于逻辑电路中。这种开关具有极小的体积(仅为系列M开关的1/3),因此非常适合在PC板上节省空间。它特别适合用于逻辑电平应用,能够在低电压和低电流环境中安全可靠地工作。该系列产品还包括多种操作方式和触点配置,如单刀单掷(SPST)、双刀双掷(DPDT)等。

    技术参数


    - 电气容量:逻辑电平下最大为0.4VA,对应电流范围为0.1mA到0.1A,电压范围为20mV至28V。
    - 接触电阻:最大为50毫欧姆。
    - 绝缘电阻:最小为500兆欧姆(测试电压为500V DC)。
    - 耐压强度:至少500V AC,持续1分钟。
    - 机械寿命:至少50,000次操作。
    - 电气寿命:至少50,000次操作。
    - 额定操作力:2.55牛顿。
    - 接触类型:非短路型(先断后接)。
    - 行程:预行程为0.082英寸(2.1mm),过行程为0.016英寸(0.4mm),总行程为0.098英寸(2.5mm)。

    产品特点和优势


    H系列AS微型滑动开关的主要特点是其独特的STC接触机制,提供了更平滑、更稳定的接触动作,增强了逻辑电平的可靠性。此外,其抗静电结构设计有助于防止静电放电对触点的影响。这款开关还具备良好的环境适应能力,可以在极端温度和湿度条件下稳定工作,并且能承受高振动和冲击条件。

    应用案例和使用建议


    这类开关广泛应用于计算机、通讯设备、自动化控制系统等场合。例如,在一台通讯设备中,该开关可以用于控制不同模式的切换,提高系统的灵活性和可靠性。在实际应用中,建议根据具体的工作环境和要求选择合适的开关型号,并注意安装时的稳固性和防水防尘处理。

    兼容性和支持


    这些开关在标准PC板上安装时,间距为0.100英寸×0.100英寸(2.54mm×2.54mm),易于与其他电子元器件集成。此外,厂商提供了详细的安装指南和维护手册,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:开关无法正常切换。
    - 解决方法:检查连接线路是否正确,确认开关是否安装稳固。

    2. 问题:开关频繁跳闸。
    - 解决方法:检查周围环境是否存在强烈电磁干扰,必要时可采取屏蔽措施。
    3. 问题:开关接触不良。
    - 解决方法:清洁接触面,确保无氧化物或其他污染物。

    总结和推荐


    总体而言,H系列AS微型滑动开关是一款高性能、高可靠性的电子元件,适用于各种逻辑电平应用场合。其独特的STC接触机制和优异的环境适应能力使其在市场上具有很强的竞争力。对于需要高效、可靠的电路切换解决方案的应用来说,推荐使用这一产品。

AS23AP参数

参数
机械寿命 50000Cycles
开关功能 On-Off-On
最大交流触点电压 28V
最大直流触点电压 28V
触点时间 非短路(BBM)
电流额定值 -
电压额定值 28V(AC)
执行器长度 2.5mm
长*宽*高 9.8mm(长度)*9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

AS23AP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AS23AP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 滑动开关 NKK SWITCHES AS23AP AS23AP数据手册

AS23AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.522 ¥ 80.4609
10+ $ 7.964 ¥ 67.2958
25+ $ 7.182 ¥ 60.6879
50+ $ 6.5124 ¥ 55.0298
100+ $ 6.3072 ¥ 53.2958
250+ $ 6.0165 ¥ 50.8394
500+ $ 5.733 ¥ 48.4439
1000+ $ 5.7225 ¥ 48.3551
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 80.46
直接购买
加入购物车
