首页  >  产品百科  >  1101M2S2AV2QE3

1101M2S2AV2QE3

产品分类: 滑动开关
厂牌: C&K
产品描述: 28V(DC) On-On 28V 120V 未指定 3.2mm 垂直安装,通孔安装 6.6mm(长度)*21.9mm(高度)
供应商型号: Q-1101M2S2AV2QE3
供应商: 期货订购
标准整包数: 560

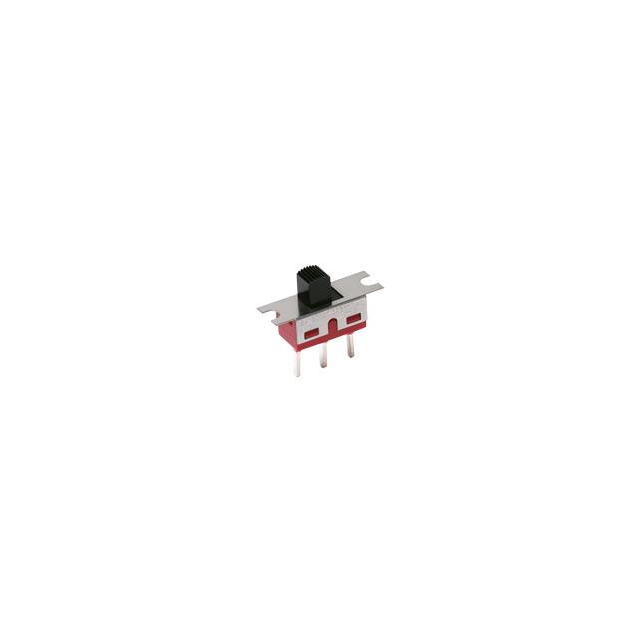

C&K 滑动开关 1101M2S2AV2QE3

1101M2S2AV2QE3概述

    ISlide 1000系列微型滑动开关技术手册

    1. 产品简介


    ISlide 1000系列微型滑动开关是一种小型化的开关解决方案,广泛应用于测试测量设备、电信系统以及计算机及外设等领域。这些开关具有多种操作模式和安装方式,能够满足不同场景下的需求。

    2. 技术参数


    - 接触额定值:
    - B接触材料:最大0.4VA @ 20V AC或DC
    - Q接触材料:最大6A @ 120V AC或28V DC,3A @ 250V AC
    - 电气寿命:B、K或P接触材料的型号为100,000次循环,G、Q、L、M、S或R接触材料的型号为40,000次循环
    - 接触电阻:初始值低于10mΩ @ 2-4V DC,100mA
    - 绝缘电阻:最小10^9Ω
    - 耐压强度:海平面最小1000Vrms
    - 工作温度:-30°C至65°C
    - 可焊性:符合MIL-STD-202F方法208D或EIA RS-186E方法9(1小时蒸汽老化)

    3. 产品特点和优势


    ISlide 1000系列微型滑动开关的主要特点是:
    - 多样化的操作模式:提供多种类型的操动器和终端,适应不同应用场景。
    - 兼容性强:环氧终端密封,与底部清洗工艺兼容。
    - 环保标准:所有型号均符合RoHS标准。
    - 结构耐用:不锈钢外壳,铜合金接点镀金或镀银,确保长期稳定工作。

    4. 应用案例和使用建议


    - 测试与测量设备:适用于实验室和工厂中的精密仪器,保证测试结果的准确性。
    - 电信系统:用于通信设备中的切换控制,确保信号传输的稳定性。
    - 计算机与外设:如键盘和鼠标等输入设备中的微小开关,提高用户体验。
    使用建议:
    - 在安装过程中,确保开关正确对齐并固定,避免因安装不当导致性能下降。
    - 遵循制造商提供的清洁指南,使用适当的清洁方法以保持最佳性能。

    5. 兼容性和支持


    ISlide 1000系列微型滑动开关提供了多种安装方式和终端选项,包括PC板安装和垂直安装。对于需要特定终端或特殊要求的应用,可以咨询客户服务以获取更多定制选项。

    6. 常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查接点是否氧化,必要时进行清理或更换。
    - 问题:开关无法正常工作
    - 解决方案:检查安装是否正确,终端连接是否牢固,必要时重新焊接。

    7. 总结和推荐


    ISlide 1000系列微型滑动开关凭借其高可靠性、长寿命和广泛的适用性,在多个行业领域展现出强大的市场竞争力。其多样化的功能和易于安装的特性使其成为各种应用的理想选择。强烈推荐给需要高质量微型滑动开关的客户。
    通过结合上述各方面信息,我们得出结论,ISlide 1000系列微型滑动开关是一款性能优越且值得信赖的产品。

1101M2S2AV2QE3参数

参数
最大直流触点电压 28V
触点时间 未指定
电流额定值 -
电压额定值 28V(DC)
执行器长度 3.2mm
机械寿命 -
开关功能 On-On
最大交流触点电压 120V
长*宽*高 6.6mm(长度)*21.9mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

1101M2S2AV2QE3厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

1101M2S2AV2QE3数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K 1101M2S2AV2QE3 1101M2S2AV2QE3数据手册

1101M2S2AV2QE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
