09.03290.01

产品分类: 滑动开关
厂牌: EAO
产品描述: 12V(DC) CHANGE-OVER 1千次 12V 12V 500mA 焊接安装,通孔安装 10mm*2.5mm*5mm
供应商型号: ET-4337242
供应商: 海外现货
标准整包数: 1

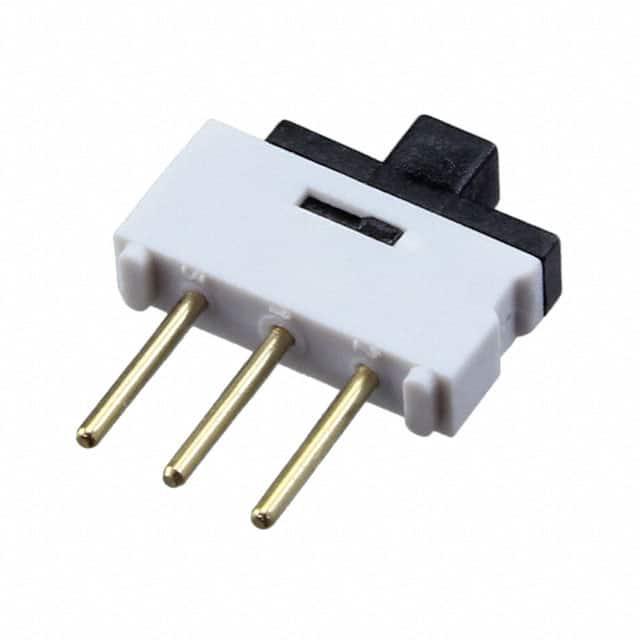

EAO 滑动开关 09.03290.01

09.03290.01概述

    EAO 1K2 PCB Switches 和 Indicators 技术手册概述

    产品简介


    EAO 1K2 系列是一款专为印刷电路板(PCB)设计的紧凑型滑动开关和指示器。这款产品特别适合替代跳线,适用于各种环境条件下的操作。标准版本和热带化版本的1K2开关采用红黑色滑动执行器,便于识别开关位置。客户可以选择直角和角度PCB安装针。

    技术参数


    - 材质:标准版本和热带化版本接触材料分别为0.4μm Au/Ni和2μm Au/Ni。
    - 机械特性:
    - 接触点寿命:10,000次操作。
    - 操作行程:1.6毫米。
    - 电气特性:
    - 额定电压:12V,最大电流:500mA。
    - 最大电压:24V。
    - 最小电压:10mV,1mA。
    - 绝缘电阻:10,000 MΩ @ 100 VDC。
    - 接触电阻:<22mΩ。
    - 开关额定功率:6W。
    - 电强度:250 Vrms, 50Hz。
    - 环境条件:
    - 工作温度范围:-40°C至+85°C。
    - 潮湿耐受性:连续4天,热带化版本连续21天。
    - 盐雾测试:24小时,热带化版本96小时。
    - 冲击测试:50g,11ms。
    - 振动测试:10-500Hz,10g。

    产品特点和优势


    EAO 1K2 系列开关以其紧凑的设计、可靠的机械特性和广泛的环境适应性脱颖而出。特别是,它能够承受极端环境条件,提供长期稳定的开关性能。此外,其独特的滑动执行器便于用户识别开关状态,提高了操作的直观性。

    应用案例和使用建议


    EAO 1K2 系列常用于需要高度可靠和耐用开关的应用场景,例如工业自动化设备、医疗器械和汽车电子系统。建议在安装时遵循手动焊接指南,以确保最佳性能。在潮湿环境下,应选择热带化版本,以增强防潮性能。

    兼容性和支持


    EAO 1K2 系列开关具有良好的兼容性,可以方便地与其他电子组件配合使用。EAO提供全球化的技术支持和售后服务,确保客户在任何情况下都能获得及时的帮助。

    常见问题与解决方案


    - 问题一:如何正确进行焊接?
    - 解决方案:遵循手动焊接指南,使用直径3mm的焊铁,焊接温度350°C或370°C,焊接时间为5秒。

    - 问题二:如何清洁产品?
    - 解决方案:不建议使用浸水或高压喷水清洁,仅允许使用超声波清洗。

    总结和推荐


    EAO 1K2 系列是一款高度可靠且功能强大的PCB开关,广泛应用于多种工业和消费电子产品中。它的独特设计和卓越性能使其成为市场上极具竞争力的产品。综上所述,我们强烈推荐这一产品给所有需要高可靠性和良好环境适应性的客户。

09.03290.01参数

参数
最大直流触点电压 12V
触点时间 -
电流额定值 500mA
电压额定值 12V(DC)
执行器长度 -
机械寿命 1千次
开关功能 CHANGE-OVER
最大交流触点电压 12V
长*宽*高 10mm*2.5mm*5mm
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

09.03290.01厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

09.03290.01数据手册

厂牌 PDF简要描述 下载
EAO 滑动开关 EAO 09.03290.01 09.03290.01数据手册

09.03290.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
