首页  >  产品百科  >  09.10290.01

09.10290.01

产品分类: 滑动开关
厂牌: EOZ
产品描述: EOZ SIP开关, 2位置, 单刀单掷触点, , 通孔安装, 滑动执行器
供应商型号: 2047871
供应商: 海外现货
标准整包数: 5

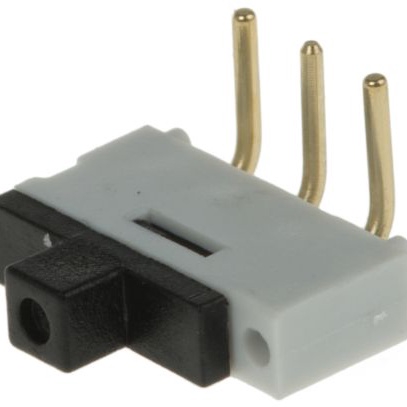

EOZ 滑动开关 09.10290.01

09.10290.01概述

    1K2系列换向滑动开关技术手册

    产品简介


    1K2系列换向滑动开关是一款专为所有PCB(印刷电路板)应用设计的紧凑型切换器。它的设计旨在替代跳线,成为市场上最紧凑的切换器之一。该开关配备标准(红色)或延长(黑色)滑块,以即时识别其位置,为用户提供清晰的操作状态指示。

    技术参数


    - 电气特性
    - 额定电压/电流:12 V,500 mA
    - 最大电压:24 V
    - 最小电压:10 mV,1 mA
    - 绝缘电阻:>10 000 MΩ (100 VDC)
    - 接触电阻:<22 mΩ
    - 电寿命:1 000次操作
    - 开关额定值:6 W
    - 电气强度:250 Vrms,50 Hz
    - 机械特性
    - 操作方式:维持型
    - 操作行程:1.6 mm(名义值)
    - 机械寿命:10 000次操作
    - 耐受波峰焊:250°C,5秒
    - 手动点焊指导:Sn/Ag/Cu焊料,350°C至370°C,1秒至5秒
    - 环境条件
    - 工作温度范围:-40°C至+85°C
    - 潮湿耐热:4天,21天(热带版本)
    - 盐雾试验:24小时,96小时(热带版本)
    - 冲击抵抗:50 g,11 ms
    - 振动抵抗:10 Hz至500 Hz,10 g

    产品特点和优势


    1K2系列换向滑动开关的主要特点是其紧凑的设计和可选的颜色标识。标准版和延长版滑块使得用户能够快速识别开关的位置,这在实际应用中提供了极大的便利性。此外,该开关的高温环境适应能力也使其在恶劣环境下也能可靠运行,具有很高的市场竞争力。

    应用案例和使用建议


    该开关适用于各种PCB应用,如汽车电子、工业控制设备等。例如,在工业自动化控制系统中,它可以作为电源切换装置,提高系统的可靠性。使用时,建议采用机器波峰焊接或严格按照手动焊接指南进行焊接,以确保最佳连接效果。对于特殊环境下的应用,可以选择带有重型金镀层触点的热带版本,以保证稳定可靠的电气性能。

    兼容性和支持


    该开关可以实现直角和平角PCB安装。由于其通用的设计,它通常能与多种不同的PCB设计兼容。厂商提供详细的焊接指南和技术支持,以确保用户在安装过程中不会遇到难题。EOZ公司还提供了在线客服和电子邮件支持,以方便用户咨询相关问题。

    常见问题与解决方案


    - 问题1:无法通过浸入式清洗机进行清洗。
    - 解决方案: 使用超声波清洗机或水射流清洗机会损坏开关。请仅使用手动清洗或按照规定的焊接后处理程序进行清洁。
    - 问题2:焊接过程中出现过热现象。
    - 解决方案: 确保焊铁尖端始终保持清洁,并在每次焊接之间留出足够的冷却时间,以避免过度加热。

    总结和推荐


    综上所述,1K2系列换向滑动开关以其紧凑的设计、可靠的操作特性和广泛的环境适应能力,在多个行业中表现出色。其独特的功能使其在市场上具有很强的竞争力。如果您正在寻找一款耐用且易于操作的PCB切换器,1K2系列是一个值得推荐的选择。

09.10290.01参数

参数
机械寿命 10000Cycles
开关功能 -
最大交流触点电压 24V
最大直流触点电压 24V
触点时间 -
电流额定值 -
电压额定值 -
执行器长度 2.9mm
长*宽*高 10mm(长度)*8.9mm(高度)
通用封装 SPDT
安装方式 通孔安装

09.10290.01厂商介绍

EOZ公司是一家专注于提供高性能材料解决方案的企业,其产品广泛应用于多个行业,包括****、汽车、电子、医疗和工业制造等。EOZ的主营产品分类主要包括:

1. 高性能塑料:这些材料以其轻质、高强度和耐化学性而闻名,适用于需要减轻重量和提高耐用性的应用。

2. 复合材料:EOZ提供的复合材料结合了多种材料的优点,如高强度、轻质和良好的热稳定性,适用于高性能结构部件。

3. 特种橡胶和弹性体:这些产品因其优异的弹性和耐磨性而被广泛应用于密封件、减震器和软管等。

4. 热塑性弹性体(TPE):EOZ的TPE产品具有良好的柔韧性和耐温性,适用于制造各种软质部件和消费品。

EOZ的优势在于:

- 技术创新:公司不断研发新技术,以提供更高性能的材料解决方案。
- 定制服务:EOZ能够根据客户需求定制材料,满足特定应用的性能要求。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 全球网络:EOZ在全球范围内拥有生产基地和销售网络,能够快速响应全球客户的需求。

EOZ致力于通过其高性能材料推动行业进步,为客户提供创新和可靠的解决方案。

09.10290.01数据手册

厂牌 PDF简要描述 下载
EOZ 滑动开关 EOZ 09.10290.01 09.10290.01数据手册

09.10290.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 15.2804
25+ ¥ 10.4695
库存: 9931
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 76.4
直接购买
加入购物车
